普罗耶卡特工业粉体处理成套装置结构展示

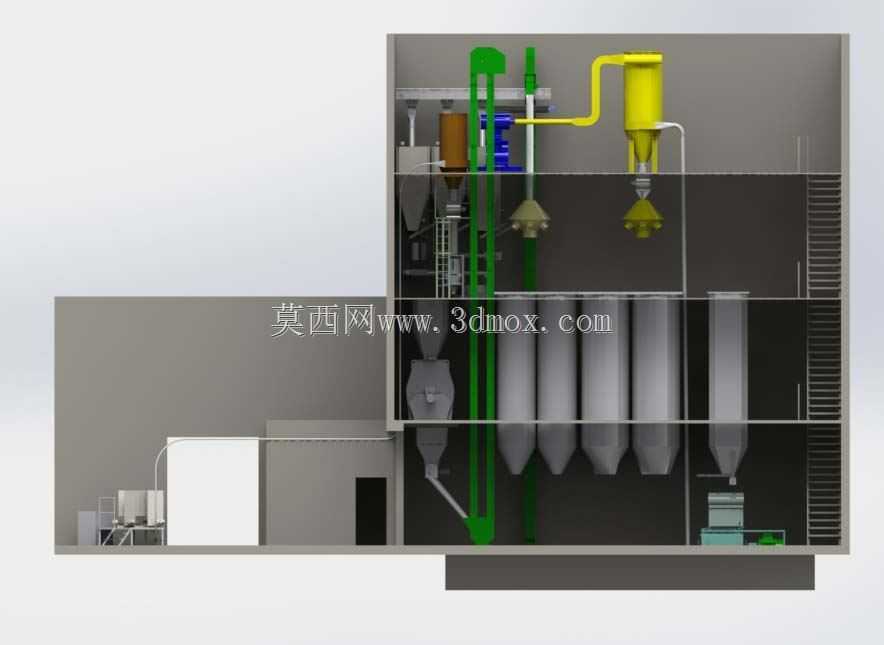

　　这套三维结构完整还原了工业粉体加工车间核心处理工段的立体布局，从剖面呈现的结构来看，整套装置覆盖了从物料进料、气力输送、多级分离、除尘过滤到成品料暂存的全流程链路，主要应用于粮食加工、建材粉体生产、化工粉料制备、冶金粉料分选等存在大量粉状物料处理需求的工业场景，可直接对接前端粉碎、研磨设备的出料端，完成粉料的分级收集与尾气除尘处理，避免生产过程中粉体无组织逸散造成的车间环境污染与物料损耗。

　　从结构设计逻辑来看，整套装置采用多层立体化布置，充分利用厂房垂直空间压缩设备占地，最上层平台布置高压引风设备与旋风分离单元，黄色的旋风分离器通过大曲率弯管对接前端进料管路，利用离心力将大颗粒粉料从气固混合流中初步分离，分离后的粗料通过下方锁风卸料阀直接落入中层的暂存料斗；紧邻旋风分离器布置的绿色垂直管路是高压空气输送通道，为整套气力输送系统提供稳定的风压支撑，管路沿厂房立柱侧方布置，避开设备操作检修通道，同时预留足够的法兰连接段，方便后期管路维护与部件更换。中层区域并排布置的多组锥形料仓是成品粉料的暂存单元，每个料仓的锥角设计严格匹配对应处理物料的安息角，避免粉料在仓壁粘附架桥，料仓顶部均设置泄压与排气口，对接上层的布袋除尘单元，将料仓内置换出的含尘空气进行二次过滤，确保排出气体的含尘浓度符合工业生产环保要求。

　　下层区域布置物料收集与转运单元，对应每个料仓的卸料口位置设置皮带输送或人工接料工位，同时在侧方预留了电控柜与除尘辅机的安装空间，整套装置的操作通道沿料仓侧方贯通，每层平台均设置防护栏杆与爬梯连接，满足日常设备巡检、滤袋更换、卸料机构维护的操作空间需求。从安装边界来看，整套装置的横向跨度适配常规18米跨度工业厂房，总高度控制在24米以内，无需对厂房进行特殊加高改造，设备基础载荷按照满仓物料重量的1.2倍动载系数设计，料仓支腿直接对接厂房地面的预埋地脚螺栓，无需额外搭建高层承重平台。

　　设计过程中针对粉体处理常见的堵料、漏风问题做了对应结构优化，所有料仓锥段均设置空气炮安装位，可在物料架桥时通过高压空气冲击破拱，管路连接位置均采用快开法兰结构，密封垫选用耐磨橡胶材质，既减少风压损耗，也能避免粉体从连接缝隙溢出。剖面结构清晰展示了各单元的内部连通关系，从进料到出料的物料流向无冗余弯折，尽可能降低气力输送过程中的压力损失，减少引风设备的功率损耗。不同功能单元的颜色区分也对应了实际生产中的设备涂装规范，高压走气管路采用安全绿色标识，高温分离设备采用黄色警示涂装，料仓主体采用工业灰色涂装，符合工业车间的设备视觉识别要求，方便现场操作人员快速识别不同功能的管路与设备，降低误操作风险。
