汽车发动机曲柄连杆机构曲轴结构

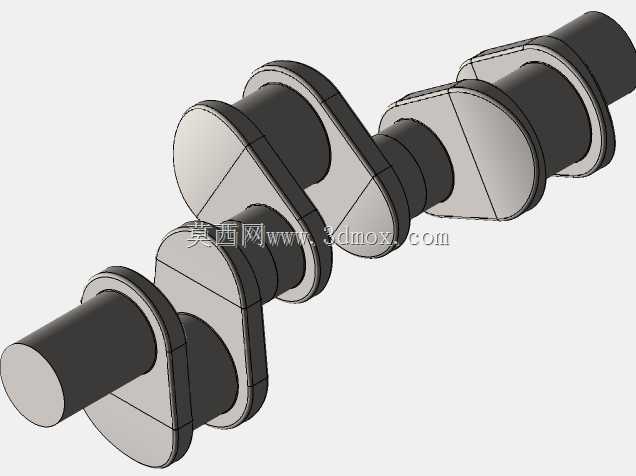

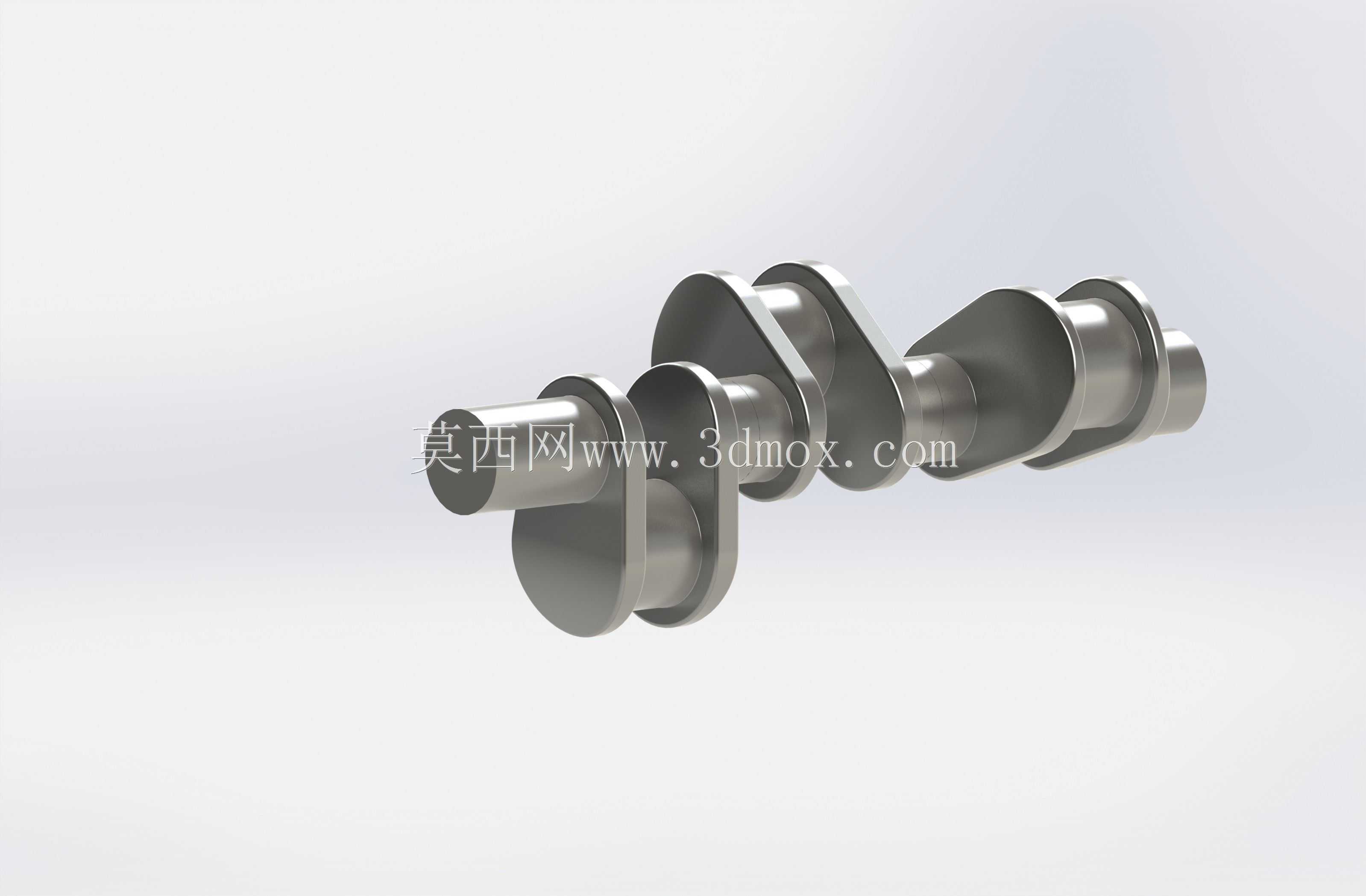

　　在往复式内燃机的动力输出链路中，曲轴是完成能量形式转换的核心承载部件，其结构合理性直接决定了动力总成的运转平顺性、疲劳寿命与NVH表现。这款直列三缸发动机配套的曲轴，采用全支承结构设计，每个曲柄销两侧均设置主轴颈支撑，可有效平衡活塞往复运动产生的交变载荷，降低轴颈工作过程中的弯曲变形量。从实际装配场景来看，该曲轴适配排量1.0-1.5L的乘用车汽油机，前端通过正时齿轮与配气机构、机油泵、水泵等附件连接，输出端通过法兰与飞轮、离合器总成对接，将活塞的上下直线运动转化为旋转扭矩向外传递。设计阶段首先需要确定的是曲柄半径与活塞行程的对应关系，这款曲轴的曲柄半径为43.25mm，对应活塞行程86.5mm，匹配缸径73mm的燃烧室结构，

　　可在保证压缩比的前提下控制整机高度。主轴颈与连杆轴颈均采用空心结构设计，既可以降低曲轴整体转动惯量，减少加速过程的动力损耗，同时空心油道可连通主轴颈与连杆轴颈的润滑油路，让压力机油持续输送到连杆轴承摩擦面，形成稳定的油膜承载层。平衡块的布局经过反复迭代，每块平衡块的扇形轮廓与质心位置都经过动平衡校核，可抵消一阶、二阶往复惯性力带来的振动，配合曲轴两端的扭转减振器，能将额定转速下的扭转振幅控制在0.12度以内，避免轴系发生共振失效。安装边界方面，曲轴主轴颈直径为54mm，连杆轴颈直径为47mm，轴向定位设置在第三道主轴颈位置，轴向间隙控制在0.07-0.23mm范围内，装配时需要保证各主轴颈的同轴度公差不超过0.02mm，

　　避免运转过程中出现偏磨、烧瓦等故障。曲柄臂与轴颈的过渡位置采用大圆角滚压强化处理，圆角半径控制在2.5mm，可有效降低应力集中系数，提升曲轴的疲劳强度，满足发动机最高6000rpm转速下的载荷要求。油孔的位置设计避开了轴颈的高载荷承载区，油孔出口处做倒角抛光处理，防止润滑油流动过程中出现涡流，同时避免应力集中导致油孔周边产生疲劳裂纹。从实际使用场景来看，这款曲轴采用锻钢材质毛坯，经过调质处理后表面硬度达到HB240-280，轴颈表面再进行高频淬火处理，硬度达到HRC55-62，硬化层深度1.5-2mm，既保证了芯部的韧性，可承受交变冲击载荷，又保证了轴颈表面的耐磨性，满足30万公里以上的使用寿命要求。在三维建模过程中，

　　需要重点关注各轴颈的圆柱度公差、各曲柄销的相位角精度，三缸机的三个曲柄销互成120度夹角，相位角公差需要控制在±0.5度以内，否则会导致各缸做功间隔不均匀，引发怠速抖动、动力输出不平顺等问题。曲轴的轴向尺寸链需要严格校核，从前端油封轴颈到后端法兰的总长度公差控制在±0.1mm，保证与缸体、正时罩壳、飞轮壳的装配间隙符合设计要求，避免出现油封偏磨、飞轮跳动量超差等问题。此外，曲轴后端的法兰定位止口与主轴颈的同轴度公差不超过0.015mm，保证飞轮装配后的端面跳动量不超过0.05mm，减少离合器接合过程中的抖动问题。前端的键槽位置与第一缸曲柄销的相位角需要精准对应，保证正时系统的配气相位准确，避免出现点火提前角偏差导致的动力下降、爆震等故障。
