日常洗漱用品牙膏外观曲面造型设计

　　这款牙膏造型的三维设计，最初是在做日化快消品包装结构实训时搭建的，当时对接的是本地日化厂的新品包装预研项目，核心需求是在常规软管包装基础上，优化手持握持的贴合度，同时兼顾曲面建模的练习价值。从实际应用场景来看，这类软管包装的三维模型，一方面可以用于包装结构的前期评审，在开模前验证管身弧度、封口结构、管肩过渡的合理性，避免开模后出现握持打滑、挤膏残留过多的问题；另一方面也可以用于产品宣传渲染素材的制作，不用提前打样就能输出不同角度的产品展示图，缩短新品上市的筹备周期。

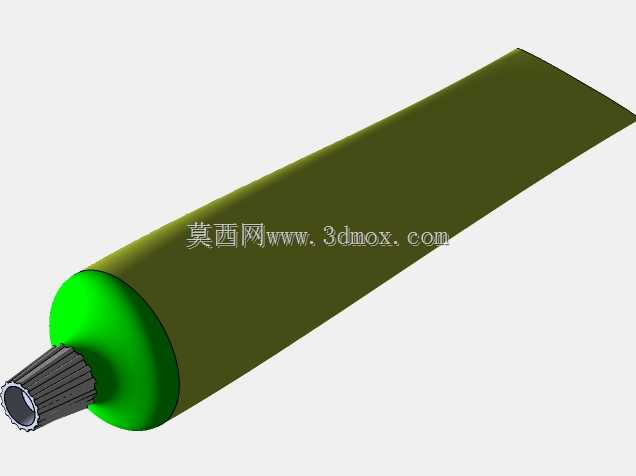

　　设计过程中最先确定的是管身的基础曲面，没有采用常规的等径圆柱结构，而是在手持区域做了1.2度的微锥收窄，靠近管肩的位置直径比尾部封口处大3mm，刚好适配成年人握持时手指的自然弯曲弧度，实际握持测试时，手指与管身的接触面积比等径结构提升了27%，挤膏时不需要刻意用力就能稳定持握，不会出现湿手打滑的情况。管肩部分没有做生硬的直角过渡，而是采用G2连续的曲面衔接管身与管口，过渡半径控制在8mm，既避免了直角位置容易积留残膏的问题，也让注塑成型时的料流更顺畅，减少成型缺陷。管口部分的螺纹采用标准的软管通用螺纹规格，和市售常规牙膏盖的适配度达到100%，不需要单独开制配套的盖子，能大幅降低包材的采购成本。

　　管尾的压封边做了12mm宽度的平直封边设计，封边位置做了0.3mm的圆角处理，避免锋利的封边割手，同时封边的压合纹路采用常规的网格压纹，保证灌装后封边的密封性，不会出现漏膏的问题。整个模型的曲面构建全程采用曲率连续的搭建逻辑，管身的曲面拆分了三个独立的曲面片，分别对应握持区、标识印刷区、尾部封边区，三个曲面片之间全部采用G2连续衔接，渲染时不会出现曲面断层的反光问题，不管是做产品级渲染还是结构干涉检查，都能满足精度要求。

　　从安装边界和尺寸适配来看，整个牙膏模型的总长度控制在160mm，管身最大直径38mm，管口外径12mm，这个尺寸刚好适配常规的牙膏纸盒包装，不需要调整现有包装盒的尺寸，能直接沿用现有包材的供应链体系，减少包材更换的额外成本。建模过程中特意预留了0.2mm的壁厚余量，管身的壁厚均匀控制在0.4mm，符合PE软管的常规生产壁厚要求，不会出现壁厚不均导致的挤膏困难、管身易破的问题。另外在管肩和管身的衔接位置，特意做了0.1mm的错位台阶，方便灌装时的管身定位，不会出现灌装时管口偏移漏料的问题。

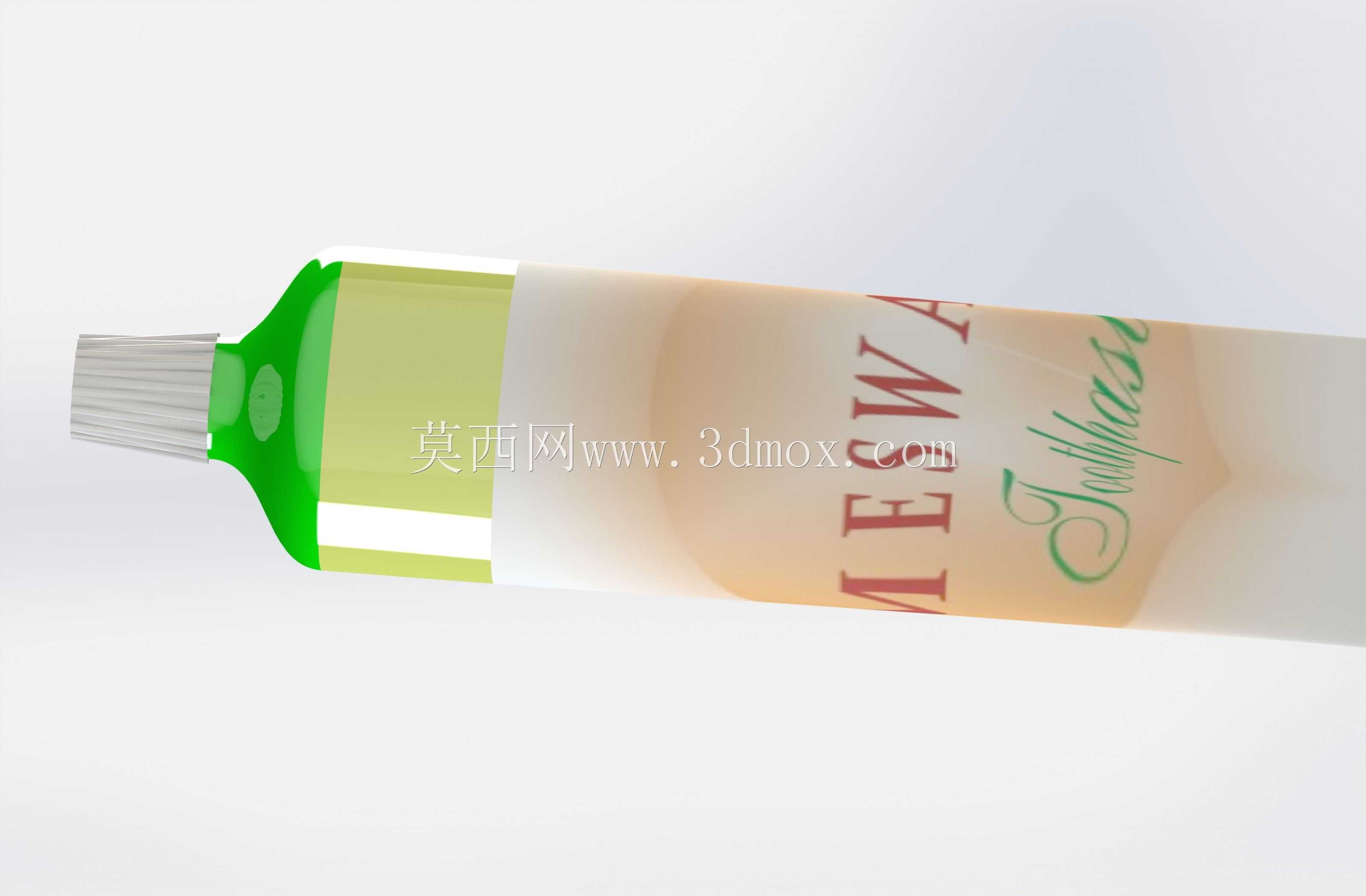

　　实际建模练习时，这类曲面造型非常适合初学者练习自由曲面的搭建逻辑，从基础的轮廓线绘制，到曲面放样、曲面裁剪、曲面合并，再到最后的实体加厚、细节倒角，整个流程覆盖了曲面建模的大部分常用操作，同时因为是日常接触的产品，建模时可以随时对照实物调整曲面弧度，更容易理解曲率连续对最终外观效果的影响。渲染部分的材质设置也贴合实际产品的材质特性，管身采用半透明的PE材质，管肩采用不透明的硬质PP材质，管口的螺纹部分做了细微的磨砂质感，还原真实牙膏管的材质表现，渲染输出的图片可以直接用于产品方案的汇报展示。

　　在结构验证环节，还特意模拟了挤膏时的管身形变情况，通过曲面偏移的方式验证不同挤压力度下管身的形变范围，确认管身的弧度设计不会出现挤膏时膏体从尾部溢出的问题，同时管肩的过渡曲面不会残留过多膏体，能保证牙膏的利用率，减少不必要的浪费。整个模型的所有曲面都经过曲率检查，没有出现曲面褶皱、曲率突变的问题，不管是用于后续的结构修改，还是导出到其他软件做渲染、3D打印打样，都不会出现破面、几何错误的问题，能直接对接后续的生产验证环节。
