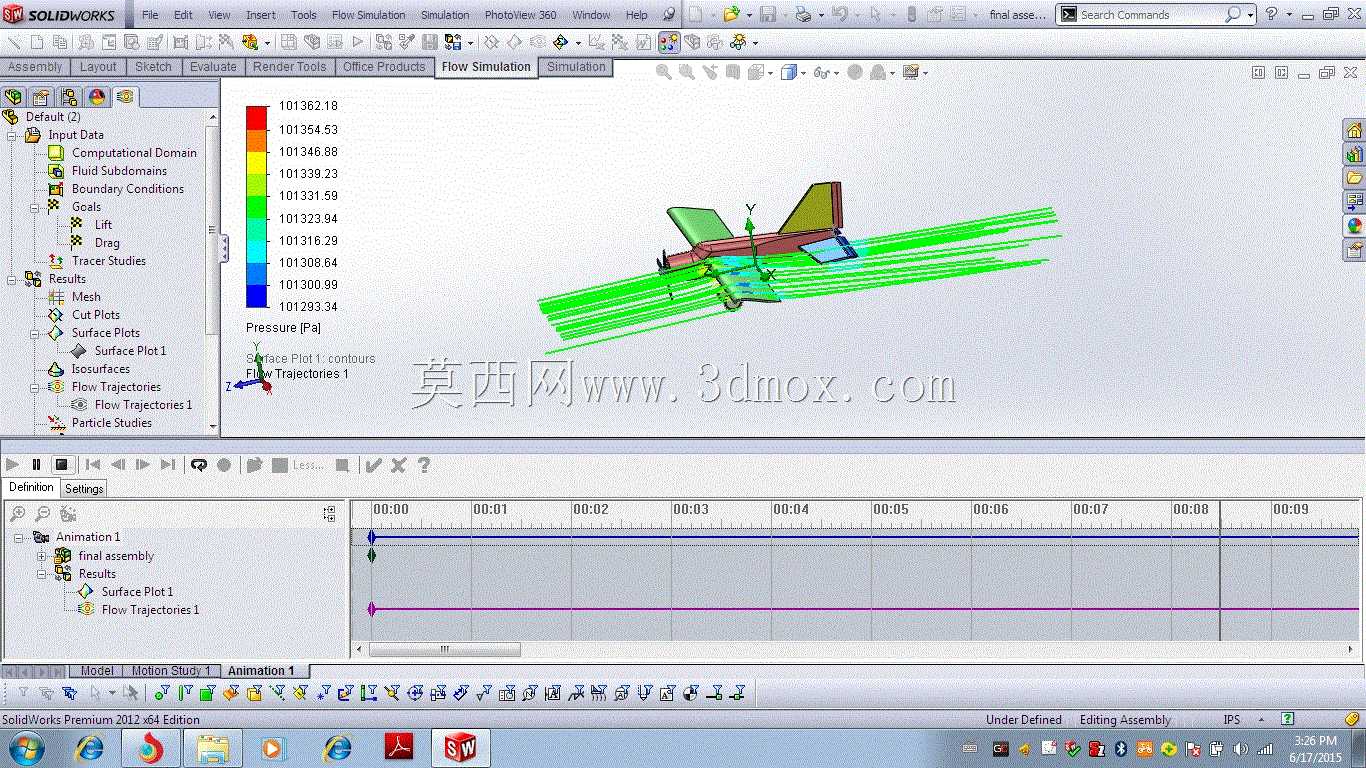

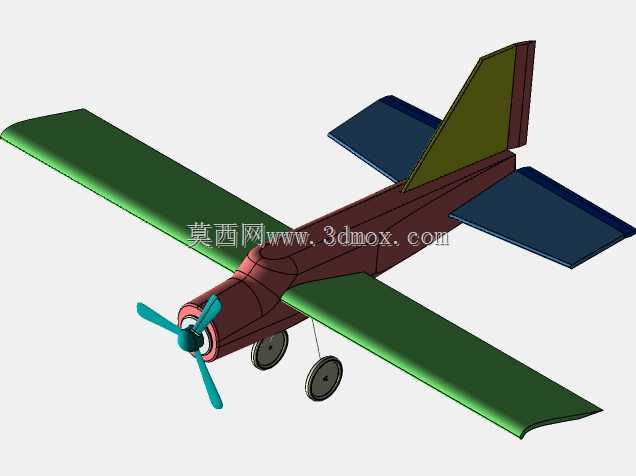

在小型飞行器气动布局迭代、微型流体通道性能验证这类工程场景中,平面流动模拟的结果往往能直接决定方案的可行性,不需要等实物样机加工完成就能提前预判流场分布、阻力特性这类核心参数,大幅压缩前期方案验证的周期。这套RC平面的流动模拟模型,核心是针对小展弦比平面布局的绕流特性搭建的仿真载体,建模阶段就把平面主体的轮廓曲率、边缘倒角、突出部件的相对位置都做了1:1的还原,没有做过度的几何简化,避免因为几何失真导致仿真结果和实际流场出现偏差。从实际工程使用的角度看,这类平面流动模拟的核心用途,是捕捉平面周边的流速分层、压力梯度分布,尤其是平面边缘的涡流生成位置、尾流的扩散范围,这些数据是调整平面外形、优化局部结构的核心依据。
做这类仿真建模的时候,首先要明确计算域的边界尺寸,通常计算域的入口要距离平面前缘至少5倍的平面特征长度,出口距离后缘要留够10倍特征长度的空间,上下左右的边界也要留出3-5倍特征长度的余量,避免边界效应对流场计算结果产生干扰,很多新手做仿真容易出现结果失真,很大一部分原因就是计算域留的空间不足,把壁面效应的影响算到了研究对象本身的流场里。模型里的平面主体,在建模时就把各个部件的安装位置做了约束,突出的舵面、支撑结构都和主平面做了共节点处理,避免后续网格划分的时候出现非必要的接触间隙,导致计算时出现局部流场异常。流场计算的区域划分上,靠近平面壁面的区域要做边界层网格加密,第一层网格的高度要匹配选用的湍流模型要求,
保证壁面y+值落在合理区间,才能准确捕捉近壁面的流速变化,远场区域的网格可以逐步过渡稀疏,平衡计算精度和求解效率。从功能特性上看,这套模拟模型可以直接调整来流的速度、攻角参数,快速得到不同工况下的平面受力、流场迹线分布结果,不需要重新搭建几何模型,对于需要做多工况参数对比的研发场景来说,能省去大量重复建模的时间。实际工程中做这类RC平面的流动分析,往往需要对比不同舵面偏角下的流场变化,模型里把舵面和主平面的连接做了参数化约束,调整偏角的时候只需要修改对应角度参数就能自动更新几何,不需要重新绘制轮廓。外形尺寸的设定上,整个平面的特征尺寸按照常规小型RC飞行器的布局比例设置,各个突出部件的高度、相对位置都符合实际装配的边界要求,
不会出现仿真模型里的结构和实际装配干涉的问题,计算域的尺寸也做了标准化设置,直接导入求解器就能完成边界条件赋值,不需要额外调整几何比例。做流动模拟的几何处理时,很容易忽略的一点是模型的几何密封性,很多导入的外部模型会存在微小的面缝隙、自由边,这些小缺陷在网格划分时会生成负体积网格,直接导致计算发散,这套模型在建模阶段就完成了几何拓扑检查,所有的面都做了缝合处理,不存在自由边和重叠面,能大幅减少前处理阶段的几何修复工作量。对于结构设计从业者来说,这类仿真模型的价值不只是得到一组流场数据,更重要的是可以通过流场的压力分布结果,反推结构受力的集中区域,给后续的结构强度设计、减重孔位置布置提供依据,比如在压力梯度大的区域适当增加结构厚度,在流场稳定、受力小的区域做减重处理,实现气动性能和结构重量的平衡。很多时候做平面类构件的设计,只靠经验判断外形很容易出现局部涡流过大、阻力超标的问题,通过流动模拟提前把这些问题暴露出来,比做完实物测试再返工修改的成本要低得多,尤其是对于小批量研发的RC类产品,每一轮实物迭代的成本都不低,前期仿真做的越充分,后期实物调试的周期就越短。
