凸缘式刚性法兰联轴器结构设计

　　在各类工业传动系统的轴系布局中，法兰联轴器是应用极为广泛的刚性传动连接件，主要用于实现两根同轴布置传动轴的刚性固连，在传动过程中同步传递转矩与轴向载荷，不具备补偿两轴相对偏移的能力，因此对安装时的同轴度公差要求较高，通常应用在载荷平稳、无强烈冲击振动、轴系对中精度有保障的传动场景中，比如中小型输送设备的动力输出端、普通机床的主轴传动段、离心泵与驱动电机的直连部位、风机的叶轮轴与电机轴连接位置，这类场景中轴系运行时径向跳动量小，轴向窜动可控，刚性法兰联轴器可以保证传动的同步性，不存在回转间隙，传动效率高，长期运行的维护成本极低。

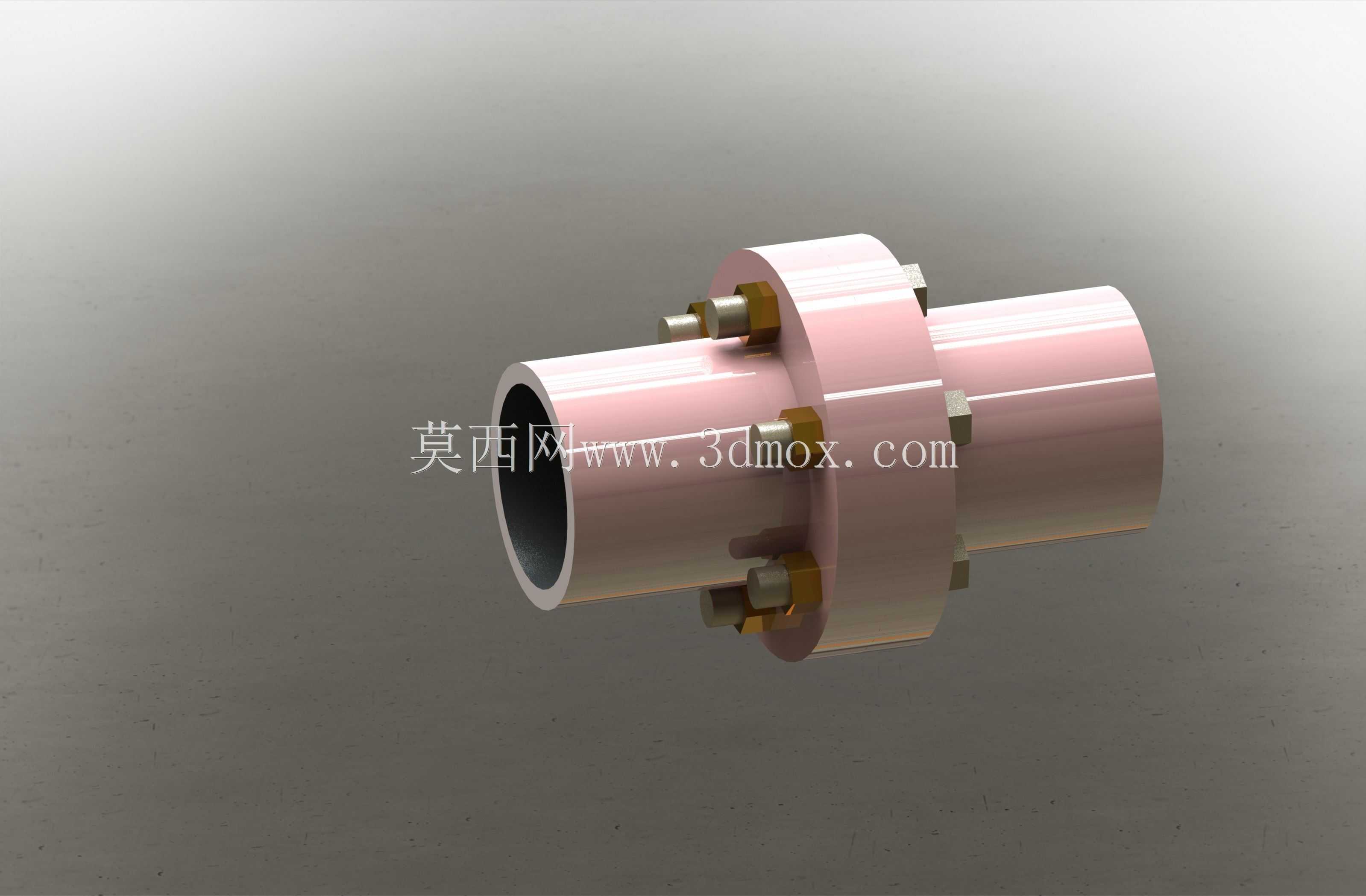

　　从结构设计逻辑来看，这类法兰联轴器采用分体式对称结构，两个带法兰盘的轴套分别通过键连接与两侧待连接的轴实现周向固定，轴套与轴的配合通常选用H7/k6的过渡配合，保证装配后轴套与轴之间无相对滑动，同时方便拆装检修。两个法兰盘的对接端面加工有定位止口，装配时止口与对应的凹槽配合，可快速实现两轴的对中定位，无需反复调整同轴度，降低现场安装的调试难度。法兰盘沿圆周方向均匀布置螺栓通孔，穿入高强度六角头螺栓与防松螺母后，通过预紧力将两个法兰盘牢牢压合，依靠法兰结合面的摩擦力以及螺栓的抗剪切能力共同传递工作转矩，螺栓的数量与规格根据额定传递转矩的大小匹配设计，通常沿圆周均布4到8组螺栓，保证圆周方向受力均匀，避免局部应力集中导致的法兰盘变形。

　　从外形尺寸与安装边界来看，这类联轴器的径向最大尺寸由法兰盘外径决定，设计时需要预留足够的螺栓拆装空间，即法兰盘外径到相邻设备壳体的径向间隙需要满足扳手操作的最小空间要求，通常不小于螺栓公称直径的1.5倍，避免后期维护时无法拆卸紧固螺栓。轴向总长度由两个轴套的轮毂长度、法兰盘厚度之和决定，轴套的轮毂长度根据所适配的轴径确定，通常为轴径的1.2到1.5倍，保证键连接的接触长度足够，避免键面压溃失效。安装时需要注意，两个半联轴器装配到轴上之后，需要先将轴系调整到设计同轴度要求，再穿入法兰连接螺栓，螺栓需要按照对角线顺序分次拧紧，保证法兰端面受力均匀，避免出现局部间隙导致的运转振动。

　　在实际工程应用中，这类刚性法兰联轴器相比弹性联轴器，结构更简单，制造精度更容易保证，成本更低，在对中良好的轴系中使用寿命极长，正常工况下几乎不需要易损件更换，仅需要定期检查螺栓的预紧力是否达标即可。设计过程中需要重点校核几个关键位置的强度：首先是法兰盘根部的弯曲强度，避免转矩传递过程中法兰盘在轮毂位置发生断裂；其次是连接螺栓的剪切强度与挤压强度，根据额定转矩乘以工况安全系数计算螺栓所需的最小直径；第三是轴套上键槽的挤压强度，保证键连接在峰值载荷下不发生塑性变形。另外，法兰盘的端面需要加工到足够的平面度，通常平面度公差不低于IT7级，表面粗糙度Ra不大于3.2μm，保证两个法兰对接后能够完全贴合，避免运转时出现端面跳动带来的附加载荷。对于高速运转的轴系，还需要对联轴器整体做动平衡校正，消除不平衡量带来的振动，通常平衡精度等级选G6.3即可满足大多数工业场景的使用要求。

　　在三维建模过程中，这类零件的建模逻辑相对清晰，首先通过旋转特征生成轴套与法兰盘的基体，之后绘制螺栓孔的分布圆，通过阵列特征生成均布的螺栓通孔，再加工轴孔内的键槽特征，最后添加螺栓、螺母、垫圈等标准件完成整体装配。建模时需要注意各特征的尺寸关联，比如螺栓孔的中心圆直径要与螺栓规格匹配，法兰盘厚度要满足螺栓的拧入深度要求，止口的配合公差要符合装配要求，避免出现干涉或者间隙过大的问题。装配完成后需要做全局干涉检查，确认螺栓与孔壁之间留有合理的装配间隙，两个法兰对接后无错位，轴套的内孔与轴的配合尺寸符合公差要求。这类联轴器的结构标准化程度较高，在实际选型时可以根据轴径、额定转矩、最高转速三个核心参数匹配对应规格，不需要做过多的定制化修改，是机械传动系统中最基础也最可靠的轴系连接部件之一。
