带安装支脚的轴类支撑座结构设计

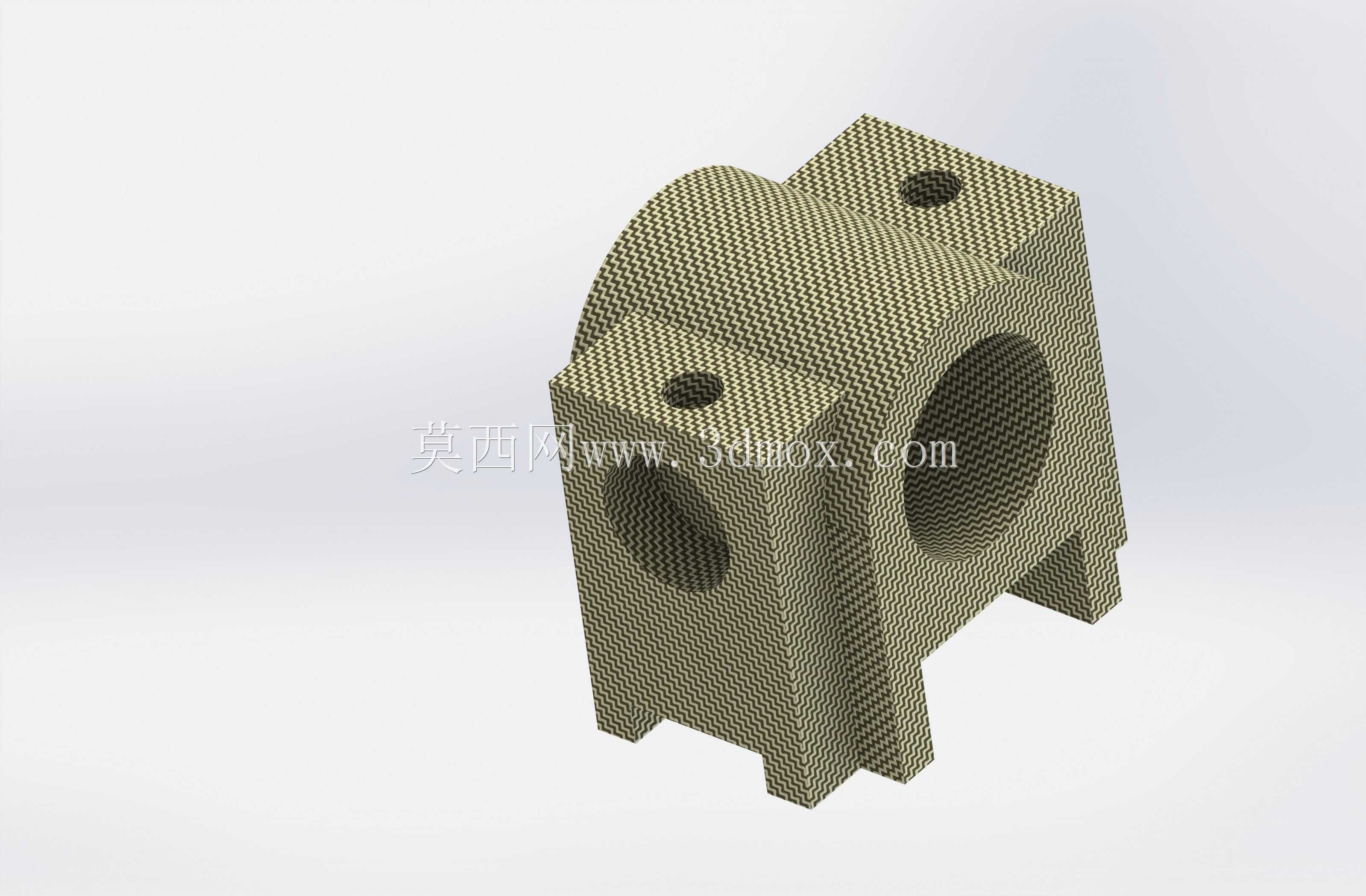

　　这类带支脚的一体式支撑座，常见于中小型自动化输送线、轻工包装设备的传动轴系布局中，主要承担径向载荷承载、轴系径向定位的作用，区别于分体式轴承座的结构，该零件采用一体式铸造成型后机加工的工艺路线，整体刚性更优，在中低速、载荷平稳的传动场景下能有效减少装配累计误差。从结构设计逻辑来看，主体的大直径通孔为轴类零件的穿装通道，孔内壁预留的粗糙度要求适配轴套或者滑动轴承的压装，不需要额外加工轴承位的复杂挡圈槽，适配无轴向窜动的固定轴系布局；两侧凸台上的两个同轴小孔为注油孔或者紧定螺钉安装位，日常运维时可通过该孔加注润滑脂降低轴与衬套的磨损，也可拧入紧定螺钉限制衬套的周向转动，避免长期运行后衬套跟转磨损座体内壁。

　　底部延伸出的四个支脚为安装固定结构，支脚的底面为安装基准面，设计时要求与主体通孔的轴线保持严格的平行度公差，避免安装后轴系出现别劲、卡滞的问题；支脚之间的镂空槽一方面是为了减少铸件的整体重量，降低材料成本，另一方面也给安装螺栓的螺母预留了操作空间，装配时可以从侧面将螺母放入槽内，不需要在安装底板上加工沉头或者焊接螺母，降低配套安装板的加工难度。在实际选型适配时，需要重点关注几个安装边界尺寸：首先是主体通孔的内径尺寸，要匹配所支撑轴的直径或者所选滑动衬套的外径，过盈量控制在0.02-0.05mm区间，保证衬套压装后不会出现松动；其次是支脚底面到通孔轴线的中心高尺寸，该尺寸直接决定轴系的安装高度，需要和传动链路里的带轮、链轮中心高匹配，

　　避免传动带出现偏磨或者链条张紧力不均的问题；再者是两个安装支脚的螺栓孔中心距，要和设备机架上的预装孔位对齐，孔位设计为长圆孔的话还能预留一定的安装调整余量，降低机架加工的位置度公差要求。从结构强度角度考虑，主体圆弧部分和两侧凸台、底部支脚的连接处都设计了铸造圆角，避免应力集中导致的零件开裂，尤其是在承受间歇性冲击载荷的场景下，圆角过渡能有效分散应力，提升零件的疲劳寿命。零件的两个侧向通孔为穿销孔或者辅助油路通道，部分场景下可以穿入定位销实现轴系的周向防转，也可以外接油路实现持续润滑，适配不同转速的运行需求。这类一体式支撑座相比标准冲压轴承座，承载能力更强，适配的轴径范围更广，同时可以根据设备的实际安装空间调整支脚的长度、凸台的位置，

　　不需要受标准件的尺寸限制，在非标自动化设备的定制化设计中应用十分广泛。建模过程中需要重点处理几个特征的公差配合：主体通孔的圆柱度公差控制在0.01mm以内，保证衬套压装后内壁的圆度不受影响；安装基准面的平面度公差控制在0.02mm以内，避免安装后零件出现倾斜；注油孔和主体通孔的相交处需要做倒角处理，避免润滑脂流动受阻，同时也去除毛刺防止装配时刮伤衬套外壁。在实际工况中，这类支撑座通常搭配铜基石墨衬套使用，不需要频繁维护，适合在粉尘较多、运维不便的生产场景下使用，比如食品加工生产线、日化产品包装线的输送辊道支撑，相比滚动轴承座的结构，抗污染能力更强，不会因为粉尘进入轴承滚道导致的卡滞问题，长期运行的稳定性更优。
