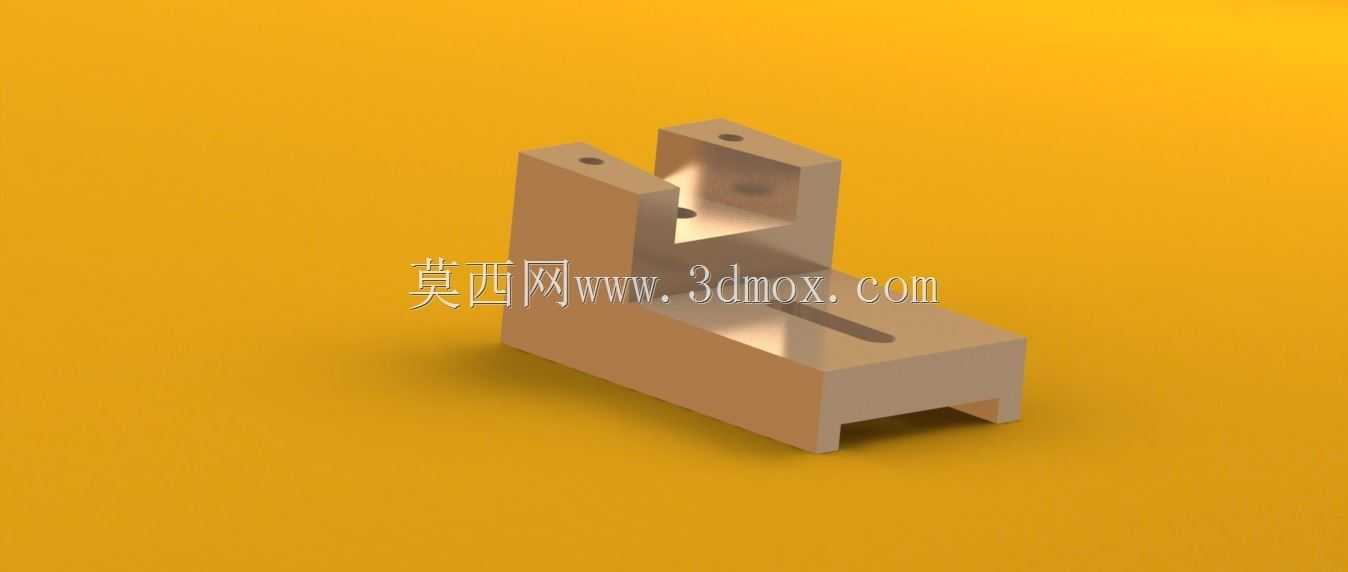

这类带双侧立板与中部开槽的固定支座,在轻工自动化输送线、小型工装夹具台、非标检测设备的工位定位模块中应用十分广泛,日常产线调整中经常能碰到类似结构的支撑件,主要承担工位上小型功能组件的承载、定位与导向作用,避免执行部件运行过程中出现偏移、晃动的问题。从结构设计逻辑来看,底部的矩形基座是整个零件的安装基准面,底面做了全平面铣平处理,保证和安装台面贴合时的平面度误差控制在合理范围,基座底部两端开设的避让槽,一方面是为了避开安装台面上的凸起焊缝、紧固螺钉头部等干涉特征,另一方面也能减少基座底面的精加工面积,降低机加工的工时成本,同时在装配时可以快速清理结合面的切屑、灰尘,避免杂质垫起支座导致安装倾斜。两侧向上延伸的立板做了对称式设计,
立板上预制的同轴定位孔,是用来穿装铰接销轴或者导向轴的,孔位的同轴度公差在建模时就做了严格约束,保证穿装的轴类零件不会出现卡滞、别劲的情况,立板内侧的空间刚好可以容纳需要铰接摆动的小型连杆、拨叉类零件,给运动部件留出足够的摆动行程空间,不会出现运动干涉。基座顶面中部开设的长条形通槽,是整个零件的核心调节结构,这个槽的宽度按照常用的内六角圆柱头螺钉尺寸做匹配设计,既可以让紧固螺钉穿过槽体将支座锁定在安装台面上,也能在设备调试阶段沿着槽的长度方向微调支座的安装位置,调整到合适工位后再拧紧螺钉完成固定,不需要在安装台面上加工密集的螺纹孔,大幅降低了安装台面的加工难度,也给后续的工位调整留出了足够的余量。从安装边界尺寸来看,
整个支座的整体高度控制在常规小型工装的适配范围内,基座的长度和宽度比例经过优化,保证在承受侧向载荷的时候不会出现倾覆,立板的厚度根据常用的铰接载荷做了加强处理,避免长期受交变载荷出现立板变形、孔位磨损的问题,零件所有的棱边都做了小尺寸倒角处理,一方面是去除机加工产生的毛刺,避免装配时划伤操作人员,另一方面也能减少应力集中,提升零件的长期使用强度。在实际建模过程中,这类零件优先采用拉伸凸台做基础特征,先拉出基座和双侧立板的整体轮廓,再通过拉伸切除完成定位孔、中部调节槽、底部避让槽的特征制作,最后添加倒角、圆角等工艺特征,建模时需要重点关注立板定位孔的同轴度约束、中部槽的对称度约束,同时要给所有配合面预留合理的机加工公差余量,
避免后续生产出来的零件无法完成装配。这类支座在实际使用中,通常会搭配销轴、锁紧螺钉、调整垫片一起使用,当需要承载较重的功能组件时,可以在立板外侧加装加强筋提升结构刚性,当需要做高精度定位时,可以在基座侧面加装定位销钉,进一步锁定支座的安装位置,避免设备运行过程中受振动影响出现位置偏移。不同于标准型材搭建的支撑结构,这种一体式机加工的支座整体刚性更好,定位精度更高,在对工位稳定性要求较高的装配、检测工位上,能够长期保持位置精度,减少日常设备维护中的校准频次,很多小型非标设备在设计工位定位结构时,都会优先选用这类结构形式的支撑件,兼顾加工便利性、装配调节灵活性和使用稳定性。
