圆柱螺旋弹簧式液压阻尼减震构件

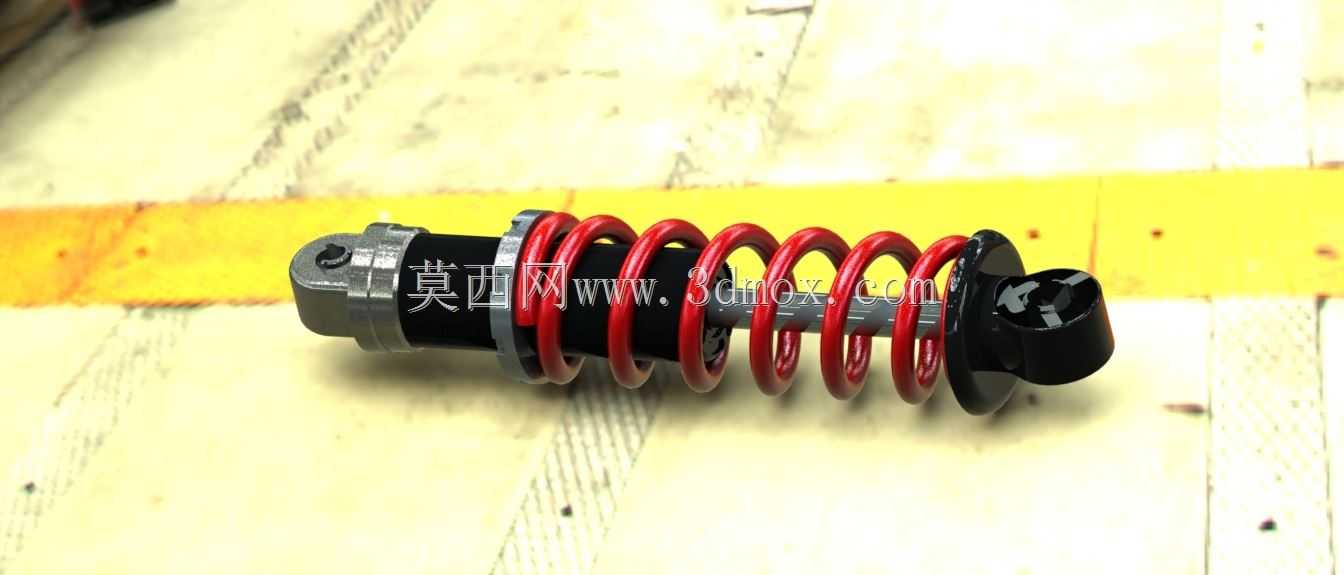

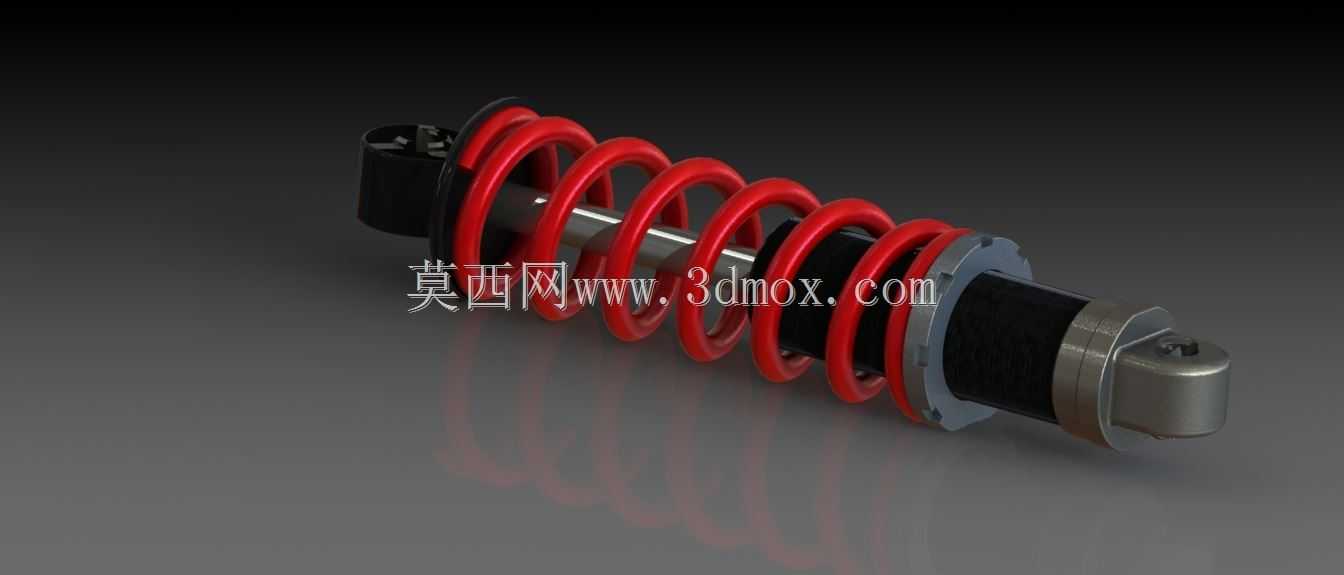

　　这类带螺旋弹簧的阻尼减震构件，在乘用车辆非独立悬架、小型非道路代步机械、轻型工业输送线的振动工位上都有广泛适配场景，核心作用是抵消设备运行过程中产生的往复冲击载荷，避免刚性连接结构在交变应力下出现焊缝开裂、紧固件松脱、精密元器件受振失效等问题。从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧与筒式阻尼芯同轴嵌套的布局，弹簧承担静态承载与冲击能量的初步存储释放，阻尼芯则负责将弹簧往复伸缩过程中的动能转化为热能耗散，避免出现冲击后持续余振的问题，两者的参数匹配需要结合额定载荷、冲击行程、固有频率三个核心指标做协同调校，弹簧的线径、有效圈数、中径直接决定了静刚度与极限承载能力，阻尼芯的活塞孔径、

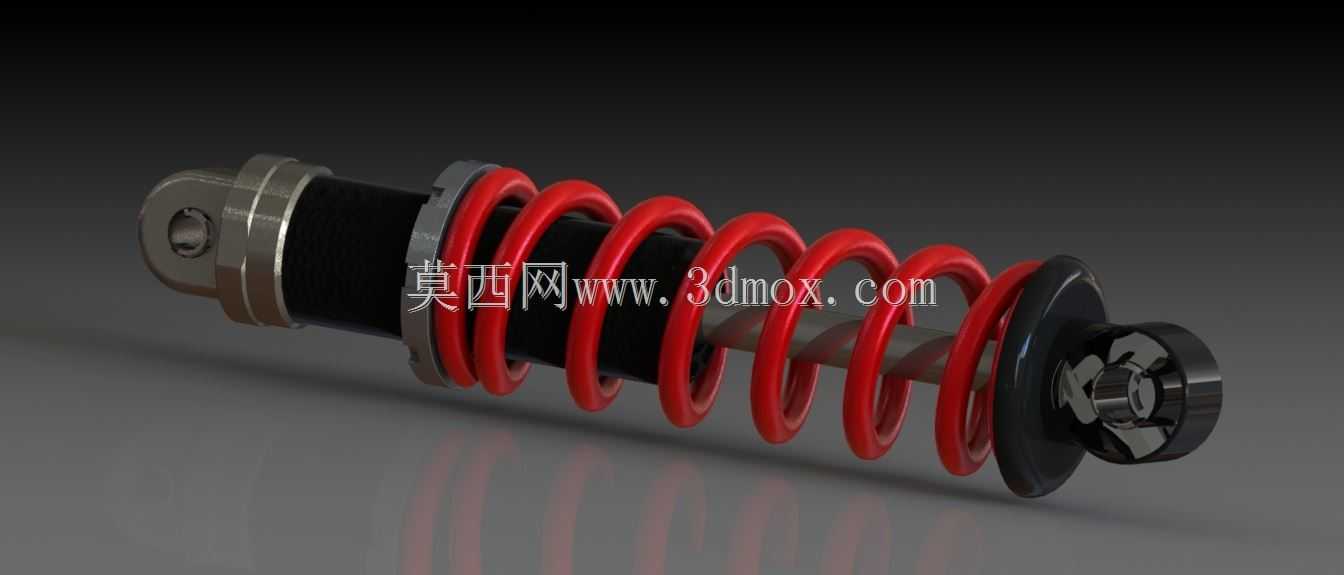

　　阻尼介质黏度则决定了不同振动速度下的阻尼力输出特性。在安装边界设计上，构件两端采用了不同形式的连接结构，一端为带螺栓孔的刚性铰接端，适配车架侧的固定安装座，另一端为带橡胶衬套的球头铰接端，适配摆臂侧的活动连接点，这种非对称连接设计可以抵消安装过程中出现的少量角度偏差，避免弹簧在伸缩过程中出现偏磨、卡滞的问题。实际选型过程中，首先需要确认安装点的静态载荷，匹配对应刚度的弹簧，避免弹簧长期处于并圈状态或者预压量不足导致松脱；其次要确认工作行程范围，保证最大冲击压缩量下弹簧仍有3-5mm的剩余压缩余量，极限拉伸状态下阻尼芯不会出现拔脱风险；另外还要确认两端连接结构的安装孔距、铰接轴直径，避免出现安装干涉。从结构细节来看，

　　弹簧两端都做了并圈磨平处理，保证与上下弹簧座的接触面积均匀，避免局部应力集中导致弹簧端圈断裂；阻尼芯的外露活塞杆表面做了硬质镀铬处理，降低砂石刮擦、介质腐蚀带来的密封件磨损风险，活塞杆与端盖之间设置了多层防尘密封圈与油封，既可以阻挡外部粉尘、泥水进入阻尼腔，也能避免内部阻尼介质泄漏。在实际工况适配中，如果是用于户外移动设备，还需要考虑环境温度对阻尼介质黏度的影响，低温环境下需要选用低黏度阻尼介质，避免阻尼力过大导致缓冲失效，高温环境下则需要选用高闪点的阻尼介质，避免长时间工作后介质汽化导致阻尼力衰减。这类减震构件的固有频率通常设计在1.5-3Hz区间，可以有效避开路面激励、设备运转带来的常见共振频段，

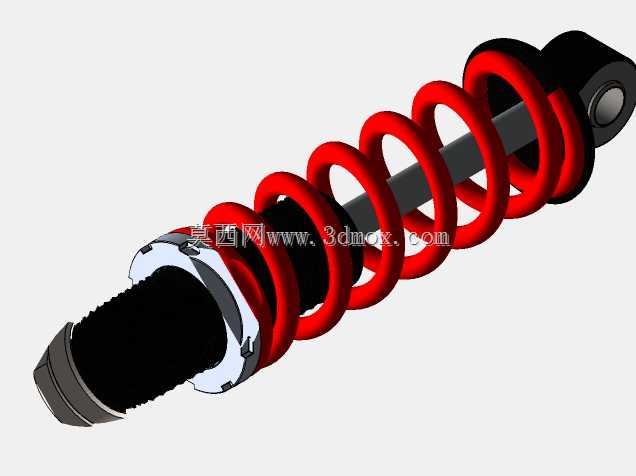

　　在安装布局时要注意尽量让减震器的受力轴线与冲击载荷方向重合，避免侧向力长期作用导致活塞杆弯曲、密封件偏磨。对于需要做三维装配校核的设计人员来说，建模时需要重点还原弹簧的自由长度、并圈长度、刚度特性曲线，以及阻尼芯的伸缩行程、两端连接结构的安装尺寸，同时要预留出弹簧压缩时的径向膨胀空间，避免弹簧伸缩过程中与周边的车架、管线、护板等部件发生摩擦干涉。在做运动仿真时，可以给阻尼芯添加速度相关的阻尼力参数，给弹簧添加线刚度参数，模拟不同冲击载荷下的构件响应，验证行程范围是否满足设计要求，是否存在撞击硬限位的风险。
