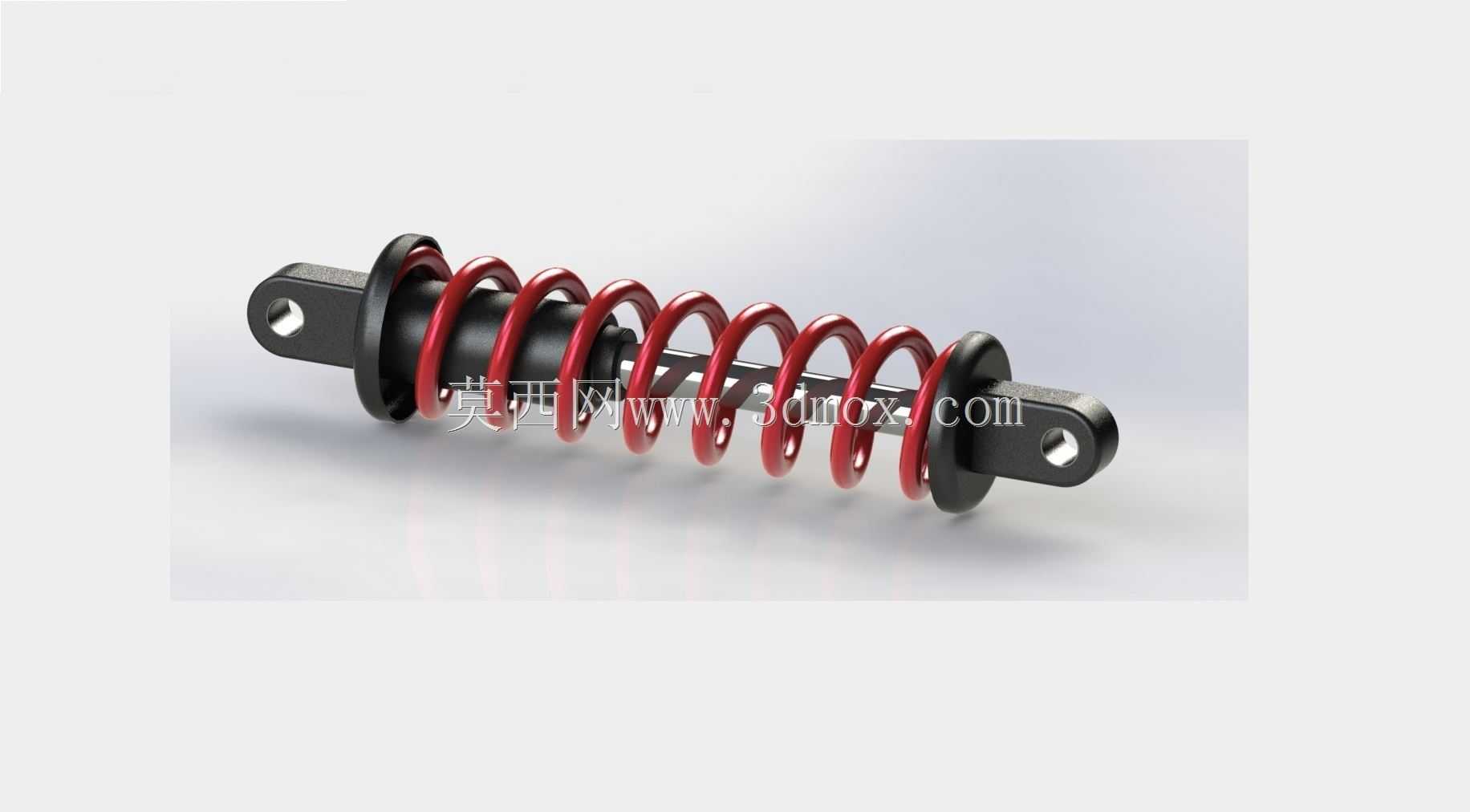

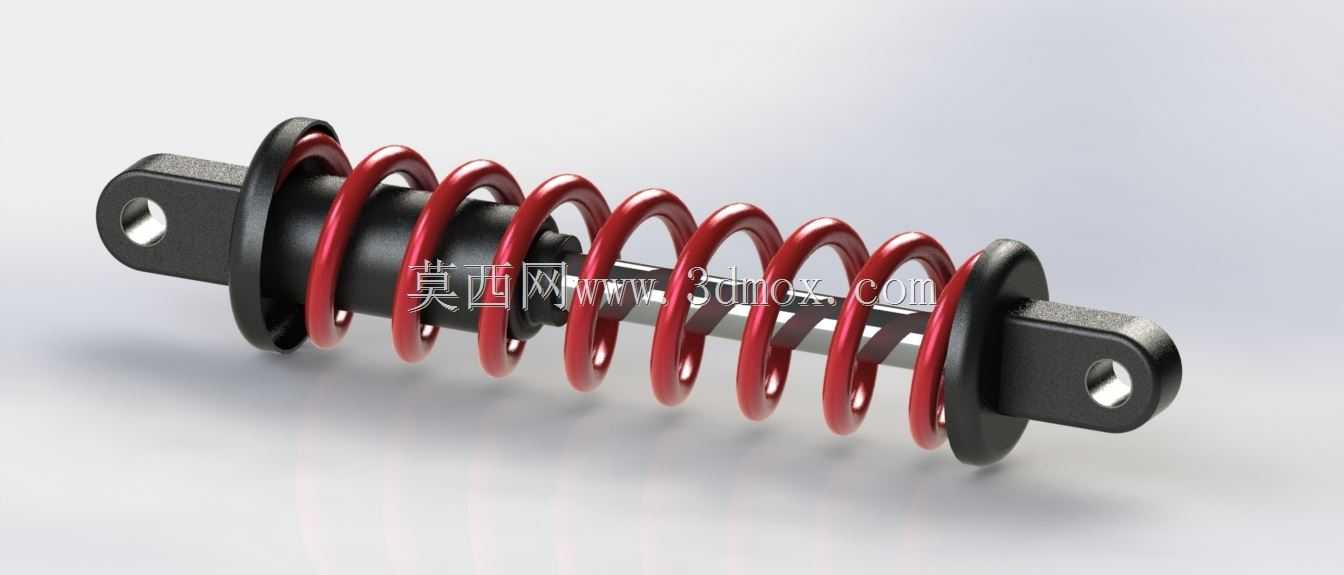

在各类行走类机械、小型自动化输送设备以及精密隔振工位的结构设计中,这类带双耳安装座的螺旋弹簧减震构件是极为常用的力传递与冲击消解部件,日常选型与建模过程中,需要优先匹配安装端的连接尺寸与载荷行程曲线,避免出现安装干涉或者缓冲行程不足的问题。从结构组成来看,该构件核心由等节距圆柱螺旋压缩弹簧、中心导向杆、两端对称的橡胶阻尼衬套以及带通孔的扁平安装耳构成,弹簧采用65Mn材质常见的热处理硬度范围设计,表面做喷塑防锈处理,红色的涂覆层既可以在装配时快速识别规格,也能在长期户外使用场景下抵御潮气侵蚀。两端的安装耳采用锻造碳钢加工成型,耳孔为同轴等径设计,适配标准圆柱销或者螺栓穿装固定,安装时需要保证两端耳座的连接面平行度控制在0.
1mm以内,避免弹簧受侧向偏载导致过早疲劳断裂。中心导向杆的作用是约束弹簧的压缩轨迹,避免弹簧在承受冲击载荷时出现径向屈曲,杆体与两端衬套之间预留0.2-0.3mm的滑动间隙,既保证轴向伸缩顺畅,也不会因为间隙过大产生晃动异响。这类减震构件的实际应用场景覆盖很广,在小型电动代步车的后悬架结构中,它承担路面颠簸冲击的过滤作用,将车轮传递上来的高频脉冲冲击通过弹簧形变转化为弹性势能,再配合两端橡胶衬套的内摩擦阻尼逐步耗散,避免刚性冲击直接传递到车架造成结构件疲劳损坏;在小型自动化生产线的工件输送工位,这类减震件常被安装在振动料斗的支撑脚位置,用来隔绝振动源向机架的传递,降低整线的运行噪音,同时避免振动传导影响周边精密检测工位的测量精度;

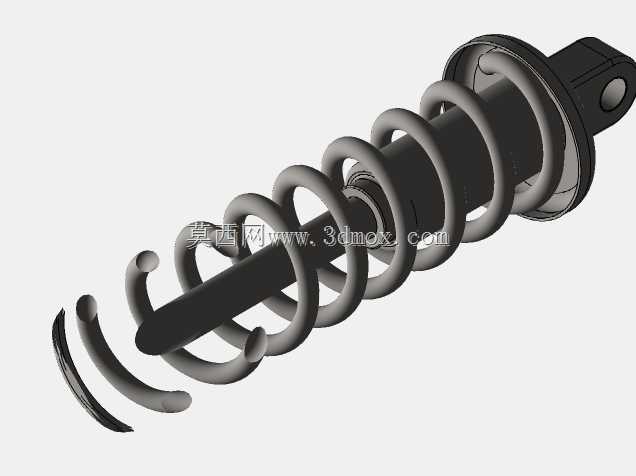

在小型农用机械的操作扶手连接处,它也能缓冲发动机运转带来的持续振动,降低操作人员长时间作业的疲劳感。设计这类构件的三维模型时,首先要确定额定载荷下的压缩行程,通常这类小型减震件的工作行程设定在自由长度的20%-30%区间,弹簧的有效圈数根据刚度需求计算确定,节距设计要保证并圈时不会出现簧圈之间的硬接触,两端的安装耳尺寸需要匹配通用的安装空间,耳孔中心距的公差控制在±0.2mm,保证批量装配时的互换性。建模过程中需要注意弹簧两端的并圈磨平结构,磨平长度不小于3/4圈,保证弹簧与两端安装座的接触面积足够,避免局部应力集中;两端的橡胶阻尼衬套要设计成过盈压装到安装耳的定位槽内,衬套内径略大于中心导向杆直径,
保证伸缩过程中橡胶件能提供适度的阻尼力,同时不会因为摩擦过大导致卡滞。从安装边界来看,这类减震件的径向最大轮廓是弹簧的外径,安装时需要在弹簧周边预留至少5mm的径向间隙,避免伸缩过程中弹簧与周边结构件发生刮擦;轴向安装尺寸需要考虑预压量,通常装配时会预留3-5mm的预压缩量,保证设备空载状态下弹簧不会出现松旷,承受反向冲击时也不会出现安装端脱开的问题。在实际选型校核时,需要根据工况的最大冲击载荷计算弹簧的切应力,确保最大载荷下的切应力低于材料的许用应力,同时校核弹簧的固有频率,避免与工况下的激励频率重合产生共振,比如应用在行走机械悬架时,要让弹簧的固有频率避开路面颠簸的常见激励频段,应用在隔振工位时,要让固有频率低于振动源的工作频率1/3以上,保证隔振效率。另外,两端安装耳的强度也需要校核,耳孔的承压面要保证足够的接触面积,避免螺栓锁紧时压溃安装面,耳座与导向杆的连接部位要做圆角过渡,降低应力集中系数,承受交变载荷时能有效提升构件的疲劳寿命。
