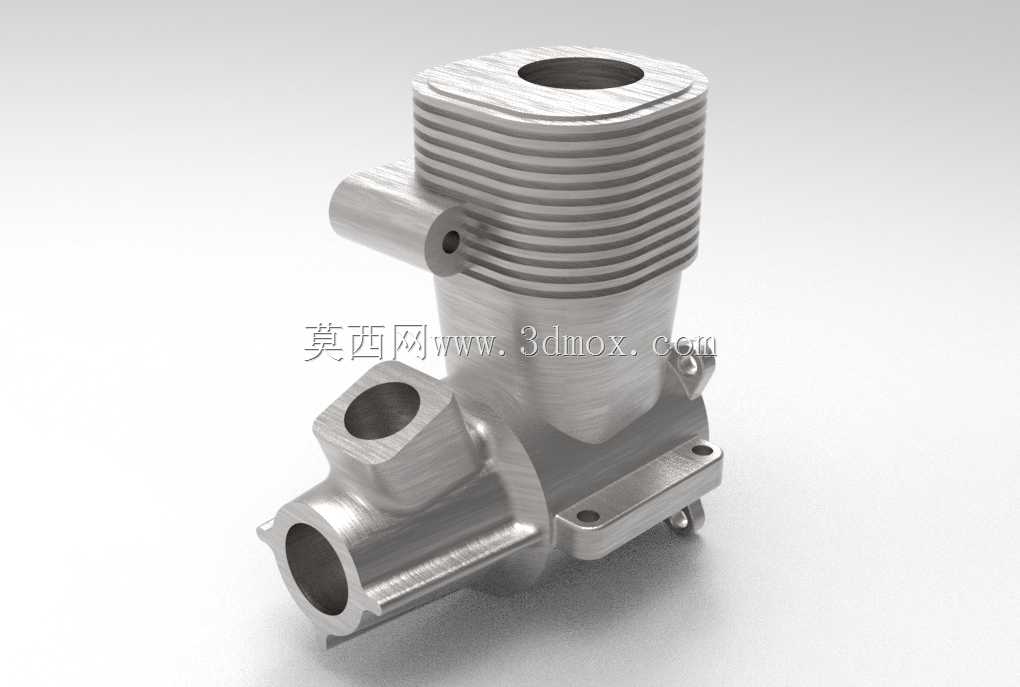

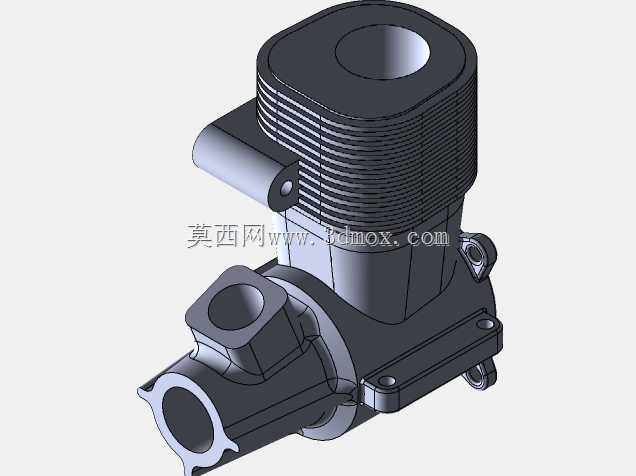

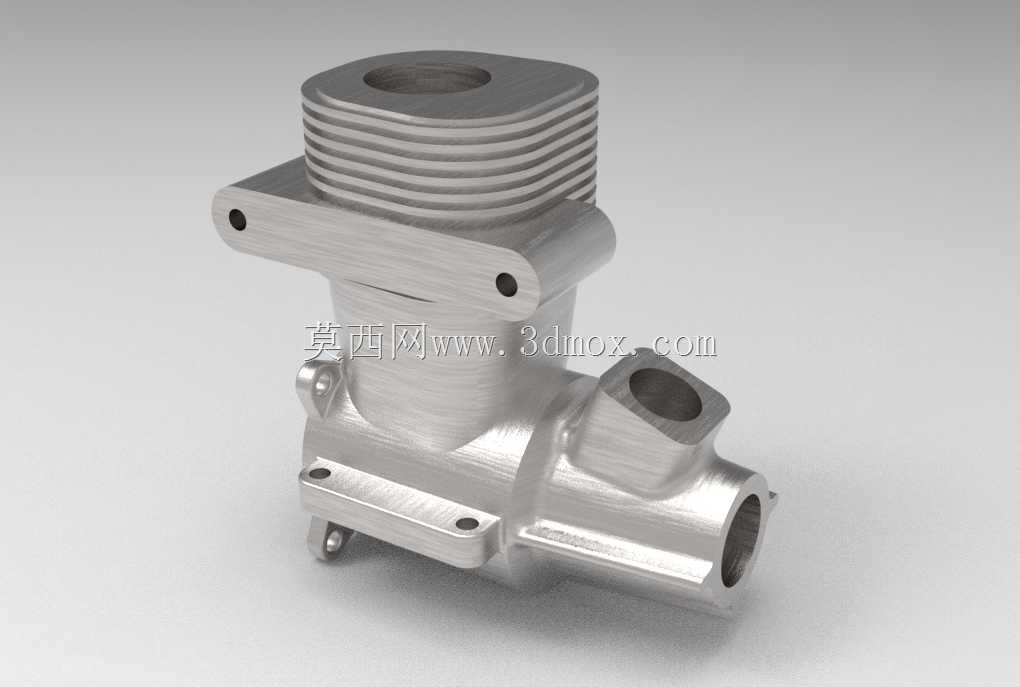

小型内燃机后部壳体金属结构件

　　在小型通用内燃机的整机结构中，后部壳体承担着多重核心功能，并非简单的外覆盖防护件。从实际装机场景来看，这类壳体多用于排量50cc以下的单缸风冷小型动力单元，常见于航模动力、小型园林机械、便携发电机组这类对整机重量、散热效率有严苛要求的设备上，其结构设计直接决定了动力单元的运行稳定性与使用寿命。

　　从功能特性层面拆解，该壳体首先承担缸体散热主体的作用，外壁周向布置的等距环形散热鳍片，是风冷散热结构的核心设计，鳍片的厚度、间距、延伸高度都经过热负荷计算匹配：鳍片过密会在高转速运行时阻碍空气流通，形成散热死区，鳍片过薄则会在压铸成型时出现填充不良、结构强度不足的问题，鳍片间距控制在2.5mm左右，厚度1.2mm，既保证压铸时铝液的充型流动性，也能在设备运行时让迎面气流顺利带走缸体燃烧产生的热量，避免缸内温度过高引发的润滑失效、活塞卡滞故障。

　　壳体上部的大口径开孔为气缸套安装位，加工精度要求控制在H7公差带内，与气缸套采用过盈配合装配，保证燃烧室的密封性能，避免高压燃气泄漏导致的动力损失。侧部伸出的凸台结构为进气道安装接口，内部的流道经过平滑过渡设计，减少进气阻力，提升充气效率，凸台上的小孔为传感器安装位，可适配缸温监测探头，实时反馈缸体运行温度。下部的多组带孔安装耳是整机与外部机架的连接点位，安装孔的位置度公差控制在0.1mm以内，保证装配时与机架、曲轴箱的对接精度，避免装配应力导致的壳体变形，耳座与壳体主体之间设置了加强筋结构，抵消设备运行时的振动载荷，防止连接位置出现疲劳断裂。

　　从设计思路来看，该壳体采用一体化压铸成型工艺，材料选用ADC12铝合金，兼顾轻量化与导热性能，整体壁厚控制在3mm左右，在应力集中的安装位、接口位置做局部加厚处理，平衡重量与结构强度。壳体的内腔轮廓与活塞运动行程匹配，内壁的粗糙度要求达到Ra1.6，减少活塞往复运动时的摩擦阻力，同时预留了润滑油道的布置空间，保证缸壁润滑的均匀性。

　　在安装边界层面，该壳体的轴向安装尺寸与曲轴箱的对接面采用止口定位，止口的配合间隙控制在0.05mm以内，保证缸体与曲轴的同轴度，避免活塞运行时出现偏磨。侧部接口的安装面平面度要求不超过0.03mm，保证进气组件装配后的密封性能，防止漏气。散热鳍片的外轮廓尺寸不超出整机的安装包络，避免与周边机架、覆盖件产生干涉，同时鳍片的排布方向与设备运行时的主气流方向一致，最大化散热效率。

　　实际工程应用中，这类壳体的结构设计需要反复经过热仿真、结构强度仿真验证：在持续满负荷运行工况下，缸体最高温度不能超过220℃，保证铝合金材料的强度不会出现明显衰减；在1.5倍额定振动载荷下，安装耳、散热鳍片位置不能出现应力超过材料屈服强度的区域，避免长期运行出现疲劳损坏。壳体的边角位置都做了R2以上的圆角过渡，既减少压铸时的应力集中，也避免装配过程中锐边划伤操作人员。不同于水冷机型的封闭缸体结构，这类风冷后部壳体的散热结构直接暴露在外部气流中，其鳍片的清洁维护也较为便捷，在多尘工况下使用时，只需定期清理鳍片间的积尘即可保证散热效率，适配户外复杂工况的使用需求。
