教学演示用玩具发动机结构设计方案

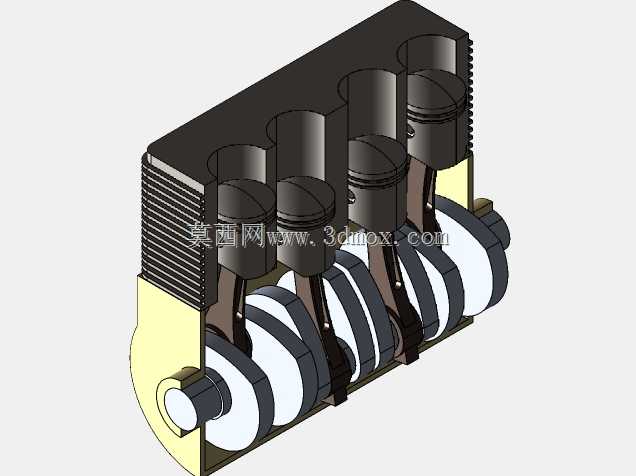

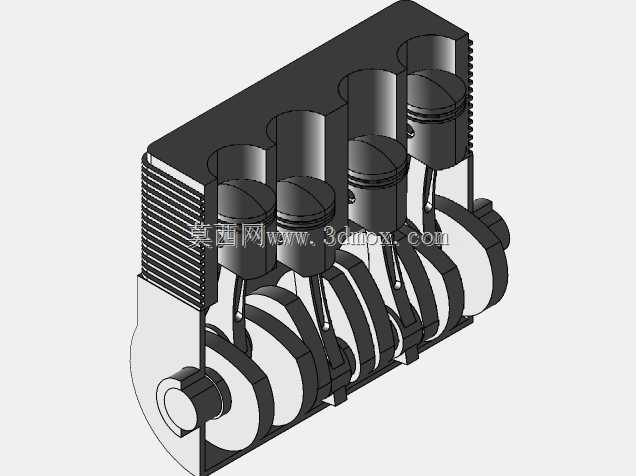

　　这款面向教学场景开发的小型玩具引擎，核心定位是填补中小学科创教育、职业院校机械基础实训环节中，动力结构具象化展示的空白，区别于工业级真机的复杂密封结构，它的所有传动部件都做了外露式处理，能让学习者直观看到曲柄连杆、配气机构的完整运动逻辑，不需要拆解厚重的缸体外壳就能观察四冲程循环的每一个动作节点。在实际教学应用中，它既可以作为机械原理课程的随堂演示道具，配合手动摇柄就能慢速展示活塞往复、气门开合的配合关系，也能作为科创社团的组装实践载体，所有零件的公差都控制在手工装配可实现的范围内，学生可以通过逐一组装零件理解动力传递的路径。设计阶段最先敲定的是安装边界尺寸，整体长宽高控制在180mm×120mm×100mm的区间内，

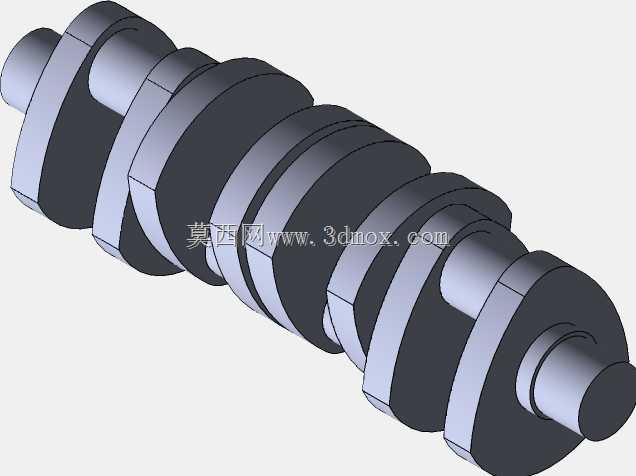

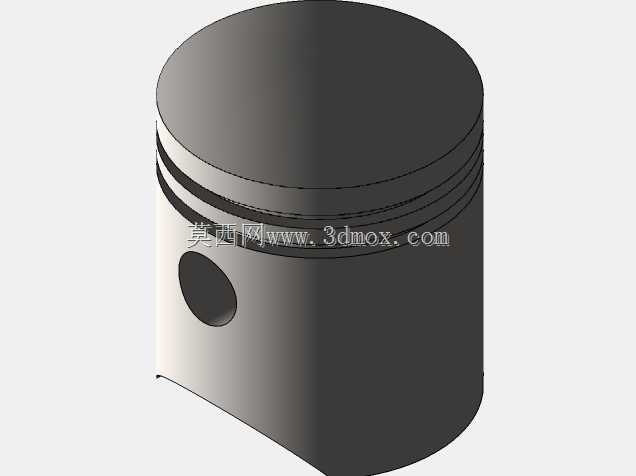

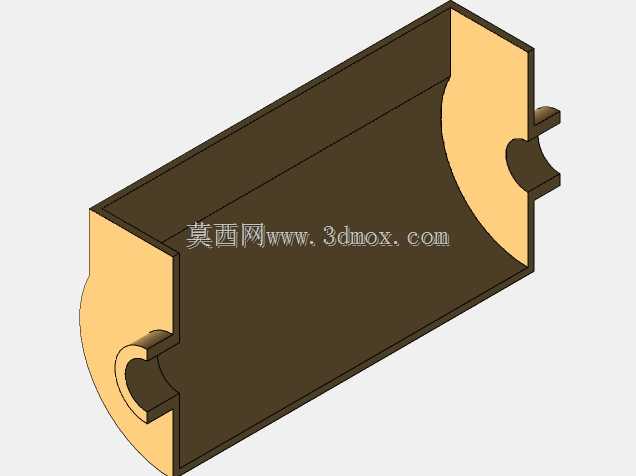

　　底座预留了四个M4的标准安装孔位，孔距按照通用教学实验台的T型槽间距设置，不需要额外制作转接板就能直接固定在常规实验台面上，重量控制在800g以内，方便课堂上传递展示，不会因为过重造成磕碰损伤。结构设计上特意弱化了工业发动机的高强度密封、耐高温高压等冗余性能要求，把设计重心放在运动逻辑的还原度上，活塞与缸套之间采用间隙配合，不需要活塞环就能实现顺畅的往复运动，降低装配难度的同时也避免了小零件丢失带来的维护成本；曲轴部分做了分段式设计，配重块的形状做了简化处理，既保留了动平衡的基本特性，又减少了复杂曲面的加工难度，不管是3D打印制作小批量样件，还是采用注塑工艺批量生产，都能控制生产成本。考虑到教学场景下的高频手动操作，

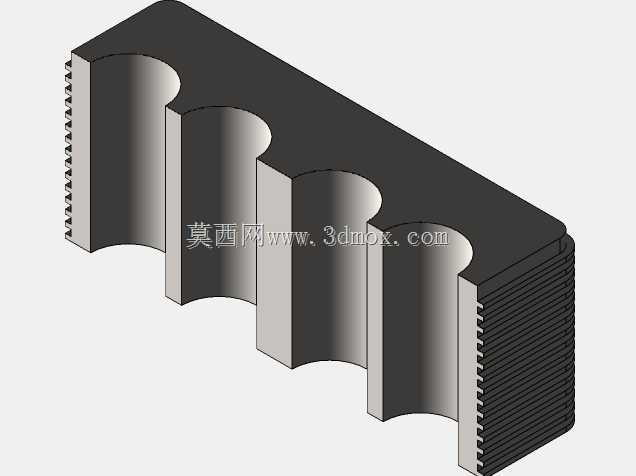

　　所有传动部件的棱边都做了R2以上的圆角处理，没有尖锐的毛刺结构，摇柄部分做了防滑纹理设计，转动时的阻尼控制在0.2N·m左右，青少年手动操作不需要施加过大的力就能带动整个机构运转，不会出现卡滞或者倒转打伤手的情况。配气机构的凸轮轴与曲轴之间采用同步带传动，传动比严格按照2:1设置，完全还原真实发动机的配气正时关系，转动曲轴两圈就能完成一次完整的进排气循环，凸轮的轮廓线做了简化，保留了进气、压缩、做功、排气四个行程对应的气门升程变化，学习者可以通过观察气门的升降节奏，对应理解每个行程的工作状态。和工业级发动机不同，这款模型不需要燃油供给、点火、冷却等附属系统，所有结构都服务于动力传递逻辑的展示，缸体部分采用透明PC材质制作，

　　能直接看到内部活塞的运动状态，不需要开设额外的观察窗，齿轮、同步带等传动部件都采用不同的颜色区分，方便教学时快速指认不同的功能部件。在安装适配性上，它的输出轴端预留了标准的十字联轴器接口，可以外接小型发电机、水泵等附属演示模块，拓展展示动力输出的实际应用场景，底座上还预留了标签粘贴位，方便教学时标注各个部件的名称与功能参数。设计过程中特意规避了细小易脱落的零件，所有紧固件都采用内嵌式设计，不会因为频繁转动出现松动掉落的情况，运动部件之间的摩擦面都预留了固体润滑脂的存储槽，长时间频繁操作也不会出现过度磨损的问题，能够满足教学场景下高频次、长周期的使用需求。
