钢制双法兰铰接连接构件结构设计

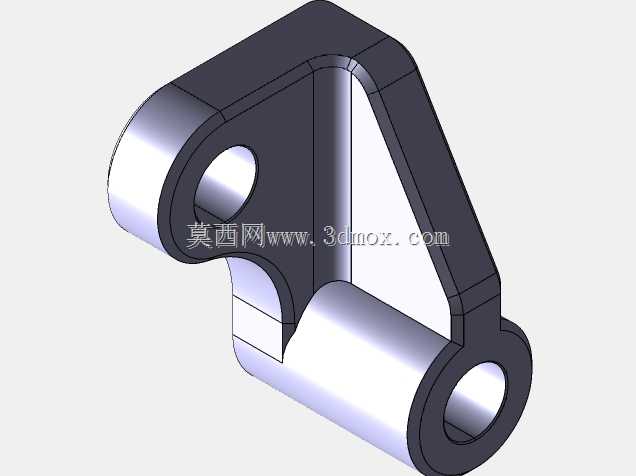

　　这类带双同轴孔的法兰式连接构件，常出现在重载工程机械的铰接点位、物流输送设备的连杆衔接处、农用机具的悬挂连接端，作为两个相对摆动部件之间的传力枢纽，既要承受静态下的恒定拉压载荷，也要耐受设备启停、工况波动带来的交变冲击载荷，避免连接部位出现应力集中导致的开裂、变形问题。从结构形态来看，构件主体采用一体化铸钢成型后做精加工处理，两个带通孔的圆柱凸台作为核心铰接部位，孔壁预留了衬套安装的公差余量，实际装配时可压入自润滑铜套或者滚针轴承，降低铰接销轴转动过程中的磨损速率，延长构件的整体服役周期。两个圆柱凸台之间通过变截面的三角加强筋板连接，筋板的过渡位置全部做了圆角处理，没有尖锐的直角棱边，从根源上减少应力集中点的存在，

　　在承受侧向弯矩的时候，筋板可以将载荷均匀分散到两个凸台的整个接触面，不会出现局部载荷过载的情况。设计这类构件的时候，首先要核算铰接点位的最大径向载荷与摆动角度范围，确定两个铰接孔的中心距参数，这个尺寸直接决定了连接后两个部件的相对运动行程，中心距偏差过大会导致装配后出现卡滞、别劲的问题，加速销轴和孔壁的磨损。其次要确认铰接孔的直径公差，通常孔的加工精度要达到H7级，和配套销轴采用间隙配合，保证转动顺畅的同时不会出现过大的旷量，避免设备运行过程中产生异常冲击噪音。构件的安装边界需要结合配套部件的连接面尺寸确定，圆柱凸台的端面要和对接部件的接触面完全贴合，所以端面的平面度公差要控制在0.05mm以内，避免装配后出现局部贴合不实，

　　导致螺栓紧固后构件产生内应力。筋板的厚度设计需要结合载荷仿真结果调整，在保证整体强度、刚度满足工况要求的前提下，尽可能去除非承力区域的多余材料，降低构件的整体自重，减少运动部件的惯量，对于频繁往复摆动的连接点位，减重设计还能降低驱动端的动力损耗。构件的外轮廓所有非配合面都做了倒角处理，既可以避免加工、装配过程中锐边划伤操作人员，也能减少涂装时的漆料堆积问题，提升表面处理的附着效果。实际选型应用时，要注意核对构件的铰接孔中心高参数，确保装配后相邻部件的运动轨迹不会出现干涉，尤其是在多连杆联动的机构中，单个连接构件的尺寸偏差会累积影响整个机构的运动精度，严重时甚至会导致机构卡死无法正常运行。

　　这类钢制法兰构件的表面通常会做发黑或者喷塑处理，提升户外工况下的防锈耐腐蚀能力，在潮湿、多粉尘的作业环境中，还可以在铰接孔的端面加装防尘密封圈，阻挡外界杂质进入孔内磨损衬套和销轴，进一步降低后期的维护频次。从建模逻辑来看，绘制这类构件时优先采用凸台拉伸生成两个圆柱主体，再通过筋特征生成中间的连接加强结构，最后对所有过渡位置做圆角处理，配合面单独标注加工公差，非配合面统一标注铸造公差，确保加工生产时的工艺可行性，不需要额外做特殊的工装夹具就能完成批量加工，有效控制生产制造成本。
