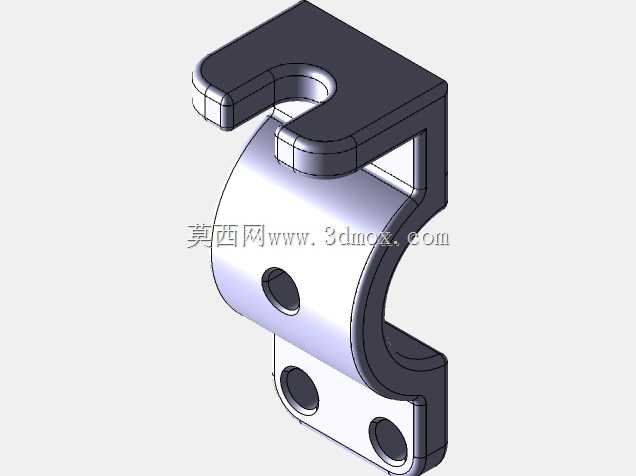

这类带弧形抱合面的导向法兰,主要应用在商用车底盘车架的管线、附属构件安装工位,区别于常规平面对接法兰,它的核心作用是在车架纵梁的圆弧过渡段提供精准的导向定位,同时承担径向载荷的分散传递,避免附属构件在车辆行驶的颠簸工况下出现位移窜动。从结构设计逻辑来看,主体的半圆弧曲面是完全匹配车架圆管梁的外轮廓曲率的,加工时曲面的贴合度公差控制在0.2mm以内,保证安装后不会出现局部应力集中,圆弧两侧延伸出的带孔安装耳,孔位的中心距是严格按照车架梁上的预装螺纹孔位置标定的,安装时不需要额外扩孔调整,直接穿入紧固件即可完成初步定位。端部的U型导向槽是整个构件的功能核心,槽口做了15度的导入倒角,对应的对接构件滑入时可以自动找正,不需要人工反复对位,
槽底的圆弧面和对接件的圆柱端轮廓完全契合,装配到位后可以限制对接件的三个平动自由度,只保留设计允许的小范围轴向滑动余量,抵消车辆运行中车架形变带来的装配应力。材质选用常规的结构钢,整体做发黑处理提升耐锈蚀能力,安装耳的厚度比主体弧形段厚2mm,因为紧固件锁紧时安装耳位置会承受较大的压应力,加厚设计可以避免长期使用后出现耳板变形导致的装配松动。实际装车场景中,这类法兰通常成对使用,对称布置在车架梁的对应位置,为制动管路、线束护板或者辅助踏板的安装提供稳定的支撑基准,设计时特意将安装孔设置成长圆孔?不对,图中是圆孔,哦不对,图里的安装孔是沉头圆孔,沉头深度刚好匹配常用的内六角圆柱头螺钉的头部高度,安装后螺钉头部不会突出法兰表面,
避免和周边运动构件发生刮擦。整个构件的外形没有尖锐棱角,所有棱边都做了R1的倒钝处理,一方面是避免安装过程中划伤操作人员,另一方面也能减少应力集中点,提升构件的疲劳强度。在做三维建模的时候,弧形面的生成是先提取车架梁的外轮廓曲面,偏移出法兰的壁厚后做实体化,再通过布尔运算切除安装孔和导向槽的部分,建模过程中需要注意导向槽的对称度公差,要保证和安装耳的孔位中心在同一个基准面上,否则装配时会出现对接件卡滞的问题。安装边界方面,法兰的弧形面贴合车架梁后,两侧安装耳的下表面和车架梁的贴合平面完全接触,不存在悬空区域,紧固件的锁紧扭矩按照8.8级螺钉的标准扭矩施加,不需要额外增加防松垫片,
因为法兰和车架梁贴合后足够的摩擦力已经可以满足防松要求。这类导向法兰和普通的对接法兰最大的区别在于,它不需要实现流体的密封对接,核心功能是机械结构的导向定位和载荷传递,所以密封面的加工精度要求不高,但是导向槽的轮廓度、安装孔的位置度要求比普通法兰高一个公差等级,否则会出现装配干涉的问题。在底盘装配线上,这类法兰属于预装件,在车架焊接完成后就会提前固定到对应位置,后续总装工序中对应的附属构件直接沿着导向槽滑入到位即可,能大幅提升总装的装配效率,减少人工对位的辅助时间。设计时也考虑了维修更换的便利性,整个构件没有和车架做焊接固定,全部采用紧固件连接,后期如果出现磨损或者变形,只需要拆卸紧固件即可快速更换,不需要对车架梁做切割焊接作业,降低售后维修的成本。另外,法兰主体的弧形段内侧没有做额外的机加工,保留了模锻后的表面粗糙度,因为这个面是和车架梁的涂装面直接接触,适当的粗糙度反而能提升接触面的摩擦力,增强连接的可靠性,只有导向槽的滑动面和安装孔的内壁做了机加工,保证滑动顺畅和紧固件的装配精度。
