钢制单管安装法兰连接结构

　　在工业管路布设、小型液压站管路排布、气动系统终端固定这类场景里，这类带安装支座的单管法兰是很常见的连接件，和普通对夹法兰、平焊法兰不同，它不需要额外搭配独立的安装支架，自身集成了固定安装的法兰板，能直接把管路端部固定在设备侧壁、安装基面或者机架立面上，省掉了额外设计管夹、焊接支座的工序，在紧凑型设备的管路布局里能有效压缩安装空间，减少装配环节的累计误差。

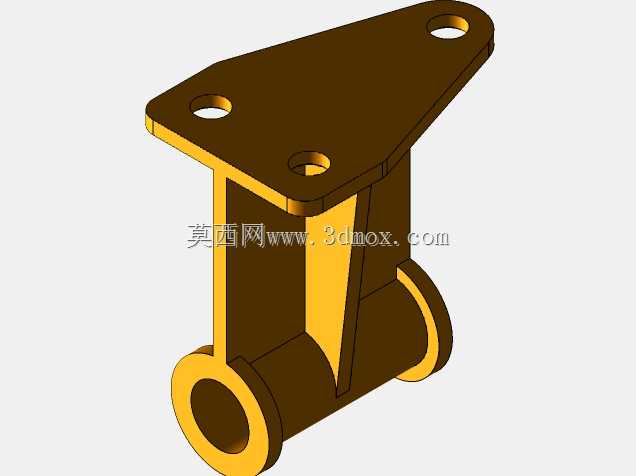

　　从结构功能上看，这个零件整体分为三个功能区段：左侧的安装固定板、中间的加强连接筋、右侧的管接筒体。左侧安装板上开了两个同轴的光孔安装位，孔位的中心距是按照常规轻型管路安装的标准孔距设计的，安装时可以直接穿螺栓固定在预设的安装基面上，不需要现场配焊，安装板的背面做了铣平处理，能保证和安装基面完全贴合，避免固定后出现歪斜导致管路同轴度超差。中间的连接段做了斜向加强筋设计，筋板同时连接安装板侧面和管接筒体的外壁，能有效抵消管路运行时产生的径向载荷和轴向冲击力，避免长期受载后筒体和安装板连接位置出现应力开裂，尤其是在有振动的设备上，比如小型空压机的排气管路、机床冷却系统的出液管路，这种加强结构能大幅提升连接部位的疲劳寿命。

　　右侧的管接筒体是核心的连接部位，筒体两端都做了凸缘结构，一端的凸缘靠近加强筋位置，另一端在筒体最外端，这种双凸缘设计一方面可以在插接软管的时候起到轴向定位作用，避免软管套入过深堵塞通径，另一方面如果是对接硬管，凸缘端面可以作为密封面的压紧基准，加装密封垫后能保证端面密封的可靠性，筒体内壁是等径直通孔，没有做变径或者节流结构，能保证介质流通时的压损控制在最低水平，不会因为通径变化产生紊流、异响或者额外的压力损失。

　　设计这类零件的时候，首先要确认的是安装边界：安装板的厚度要匹配固定螺栓的长度，不能因为板厚过薄导致螺栓啮合长度不足，也不能过厚增加不必要的重量；两个安装孔的中心距要和设备上预设的安装螺孔中心距完全一致，孔的直径要比选用的固定螺栓大0.5-1mm，预留装配时的微调余量，避免加工误差导致装不上。管接筒体的通径要和对接管路的通径完全匹配，不能出现通径缩口的情况，筒体的长度要根据管路伸出基面的距离来确定，保证对接管路的时候不会和安装基面产生干涉，两端凸缘的外径要比筒体外径大3-5mm，凸缘的倒角要做R1或者C1的处理，避免插接软管的时候割伤软管内壁。

　　材料选用钢材是考虑到常规工业场景下的强度需求，不管是输送压缩空气、冷却水还是低压液压油，钢制件的强度、抗冲击性都能满足使用要求，加工时安装板的安装面、筒体的两个凸缘端面都需要做铣削加工，保证平面度要求，其余非配合面可以做喷丸或者氧化处理，提升防锈能力。实际选型的时候，要先核算管路的工作压力、工作介质特性，确认筒体的壁厚满足耐压要求，同时核对安装孔位的尺寸、筒体通径、筒体伸出长度是否和现场安装空间匹配，避免出现安装后和周边零部件干涉的情况。这类集成式法兰支座相比分体式的法兰加支架结构，装配效率更高，整体刚性更好，在中小通径的管路固定场景里适用性很强，尤其是在设备内部空间紧凑、不方便现场焊接支架的位置，这类一体结构的零件能大幅降低现场装配的难度，也能减少分体装配带来的位置偏差问题。
