带润滑注油结构的塑料枕座轴承组件

　　在轻工输送、小型自动化装配线、食品包装辅助输送这类对安装空间有严格限制、又需要兼顾轻量化与耐腐蚀需求的场景里，常规铸铁枕座轴承往往存在重量偏大、易锈蚀、安装适配性差的问题，这款参数化设计的塑料枕座轴承，就是针对这类细分工况做的结构优化方案。从实际使用场景来看，这类枕座轴承主要用在直径不大的光轴传动支撑位置，比如小型皮带线的从动辊支撑、检测设备的导向光轴固定座、桌面型自动化设备的滑动轴系支撑位，相比金属材质的轴承座，工程塑料材质的座体本身具备自润滑属性，搭配内置的不锈钢轴承，能在有一定湿度、弱腐蚀的工况下长期运行，不需要频繁做表面防锈处理，整体重量也只有同规格铸铁座的三分之一不到，安装时不需要额外做配重调整，很适合用在对整机重量有要求的便携类设备、桌面型工装上。

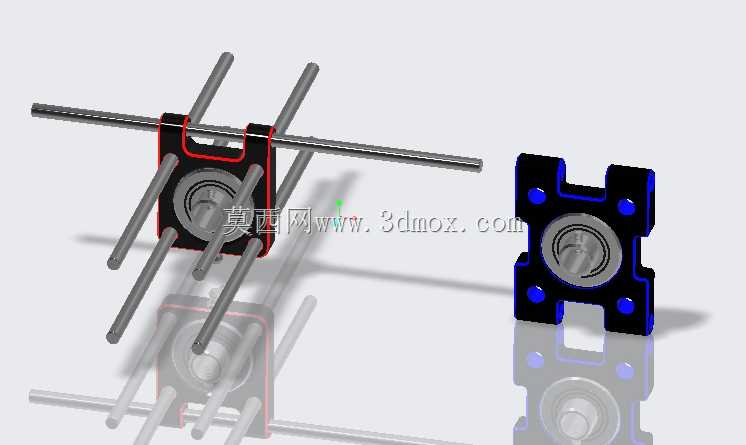

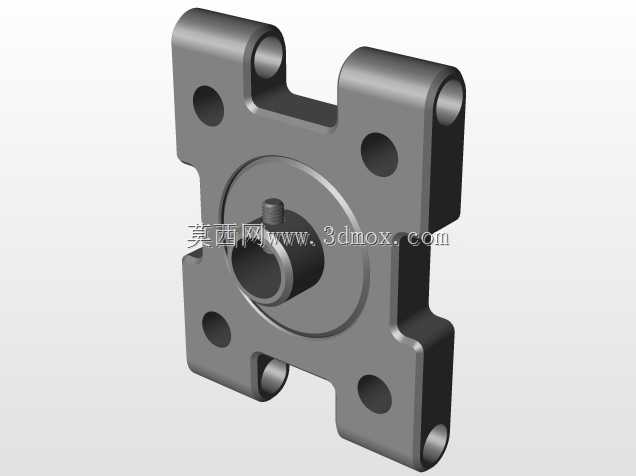

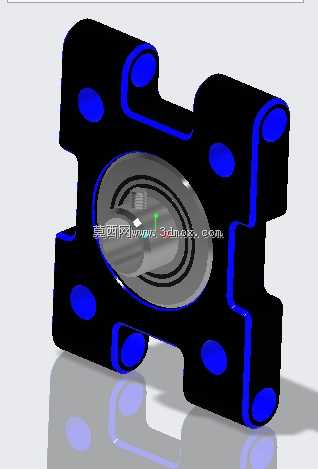

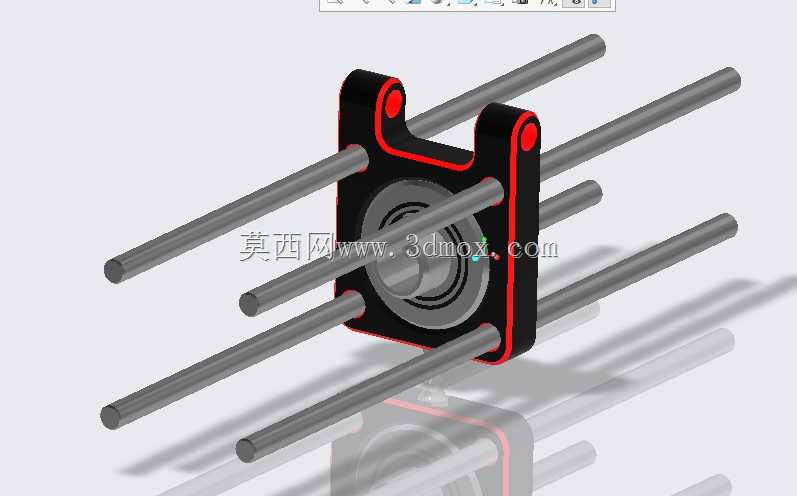

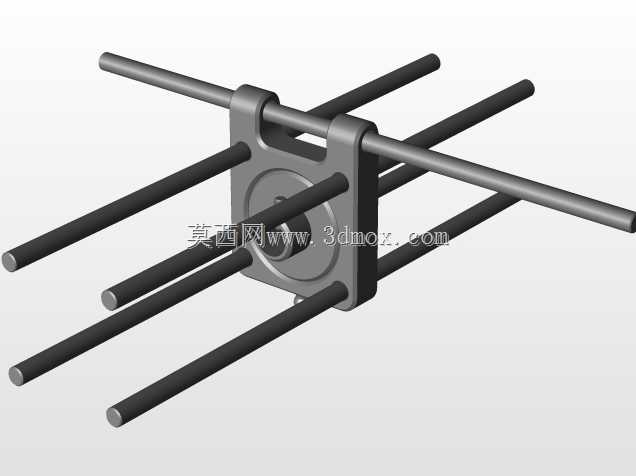

　　从功能特性上看，这款组件做了两种安装结构的规格，分别适配不同的安装空间：一种是带贯穿安装孔的方形座，四个安装孔呈对称分布，能直接通过螺栓固定在设备安装板的平面上，适合安装面平整、空间充裕的位置；另一种是带卡槽结构的快装座，能直接卡入设备型材的预设槽位里，不需要额外预留螺栓安装的操作空间，适合在紧凑的铝型材机架上快速装配。座体上集成的润滑脂加油嘴，是针对长期运行工况做的设计，常规塑料轴承座往往没有预留注油通道，运行一段时间后轴承内部润滑脂流失，就会出现转动卡滞、磨损加剧的问题，这款结构把注油通道直接做在座体的注塑成型结构里，不需要后续二次加工，日常维护时只需要通过油嘴注入适配的润滑脂，就能直接补充到轴承滚道位置，大幅延长维护周期，减少设备停机维护的频次。

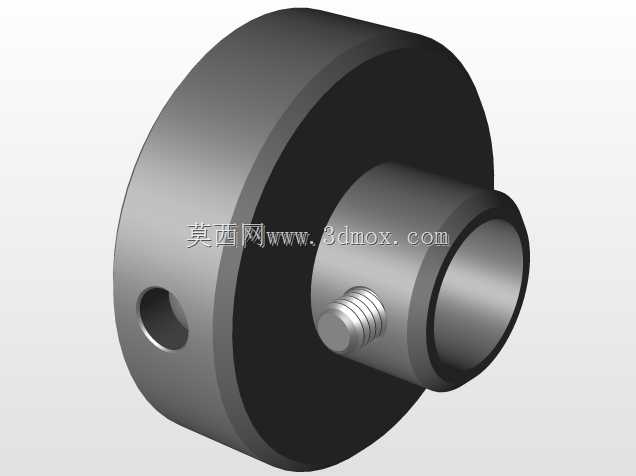

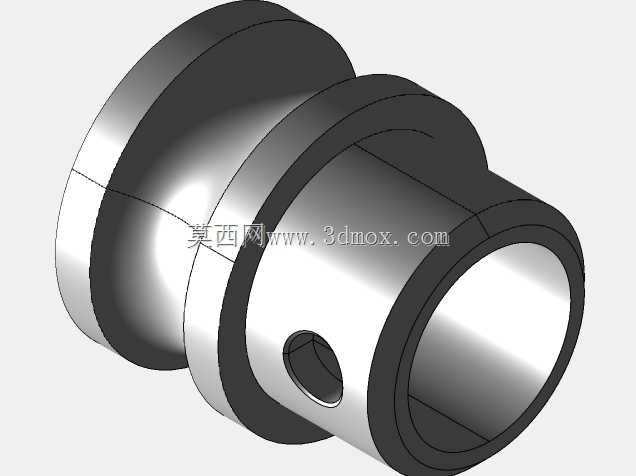

　　设计思路上，整个组件采用全参数化的建模逻辑，所有安装尺寸、轴承配合尺寸、轴孔公差都做了参数关联，后续如果需要适配不同直径的光轴、不同规格的深沟球轴承，只需要修改对应参数就能快速生成新的规格型号，不需要重新从零开始建模。座体的加强筋结构是经过受力校核的，在轴承安装位的外圈做了环形加强筋，四个安装脚的位置做了径向的筋条连接，既保证了座体在承受径向载荷时不会出现开裂变形，又尽可能减少了塑料的用料，控制整体成本。轴承和座体的配合采用过渡配合公差，安装时通过压装就能把不锈钢轴承固定在座体的轴承仓内，不需要额外做卡簧固定结构，减少了零件数量，装配工序更简单；轴承内圈和光轴的配合采用间隙配合，方便现场安装时调整轴的轴向位置，适配不同的安装跨距。

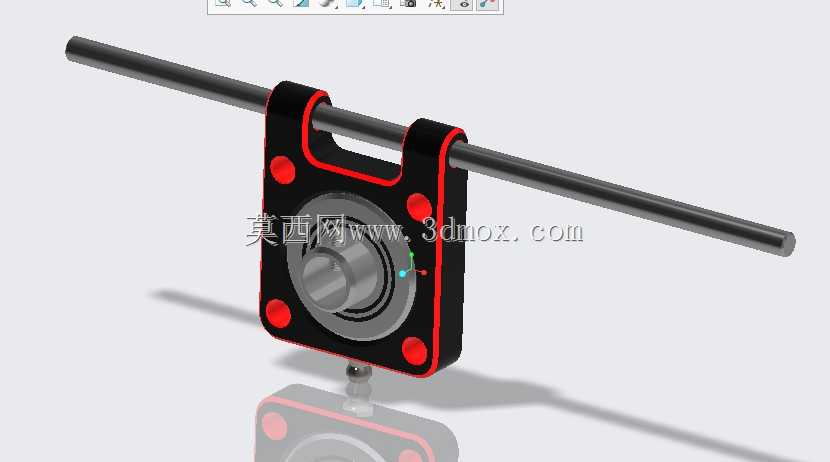

　　从安装边界和外形尺寸来看，方形安装款的座体四个安装孔的孔位间距做了标准化适配，能和同规格的常规金属枕座轴承安装孔完全互换，现场替换时不需要重新在安装板上打孔，直接替换原有轴承座就能完成升级；快装款的卡槽尺寸适配市面上常规的欧标20、30系列铝型材槽宽，卡入后能通过侧面的紧定螺钉锁定位置，不会出现轴向窜动。两种规格的座体总厚度都控制在较薄的尺寸范围内，轴承突出座体表面的高度做了限位设计，安装后不会和周边的传动轮、传感器支架等部件产生运动干涉，注油嘴的位置特意设置在座体的侧上方，安装后不管是水平安装还是垂直安装，注油嘴都能留出足够的操作空间，方便用标准黄油枪完成注油操作，不会出现注油嘴被安装面挡住、无法维护的问题。

　　在实际选型使用时，需要注意这类塑料枕座轴承的承载上限，因为座体是工程塑料材质，相比铸铁座的承载能力稍弱，更适合用在轻载、转速中等的轴系支撑场景，不适合用在有大冲击载荷、重载的传动位置；不锈钢轴承的密封结构采用双面胶封，能阻挡大部分粉尘、水汽进入轴承内部，配合注油嘴的定期润滑，在常规车间环境下的运行寿命能满足大部分小型设备的全生命周期使用需求，不需要频繁更换轴承组件。
