钢塑材质枕式轴承座结构设计方案

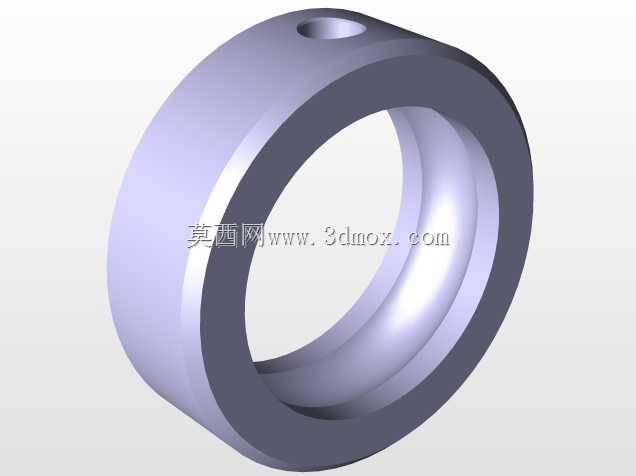

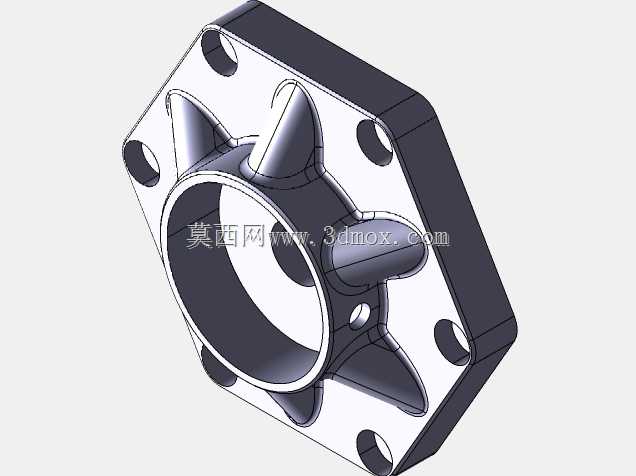

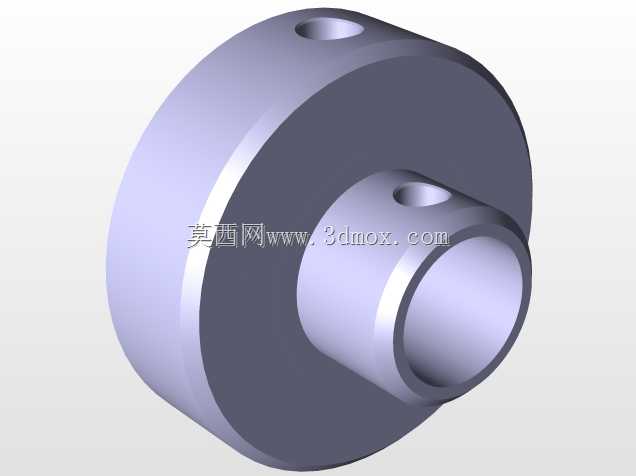

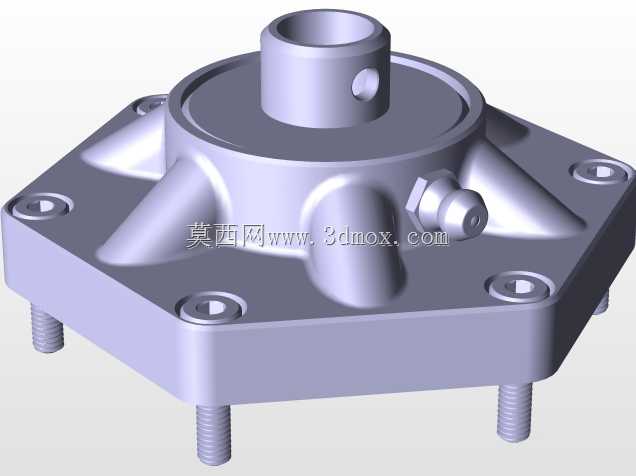

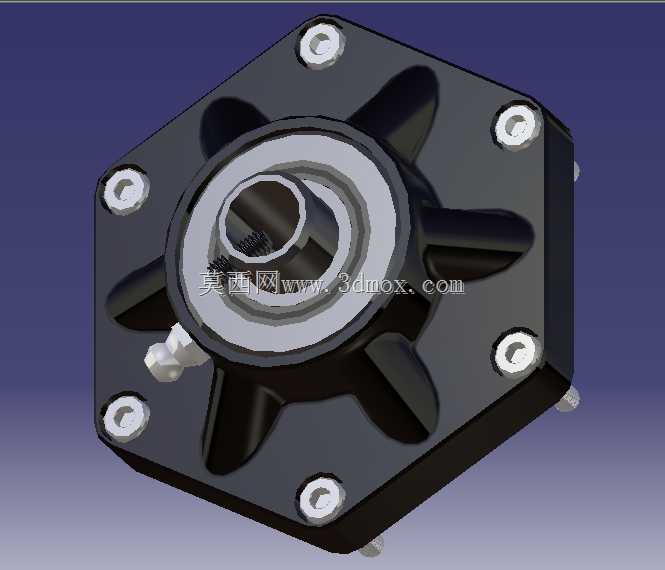

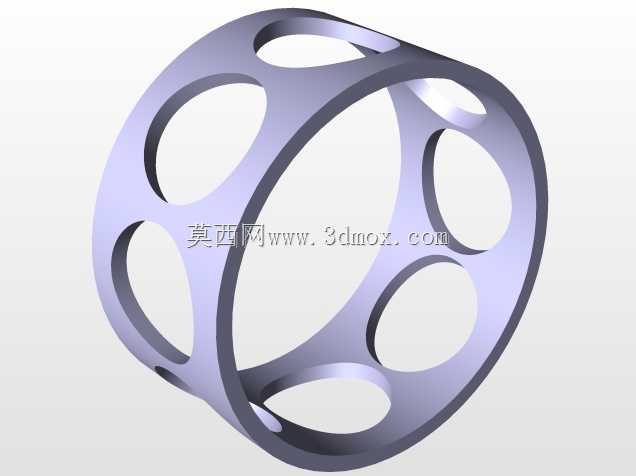

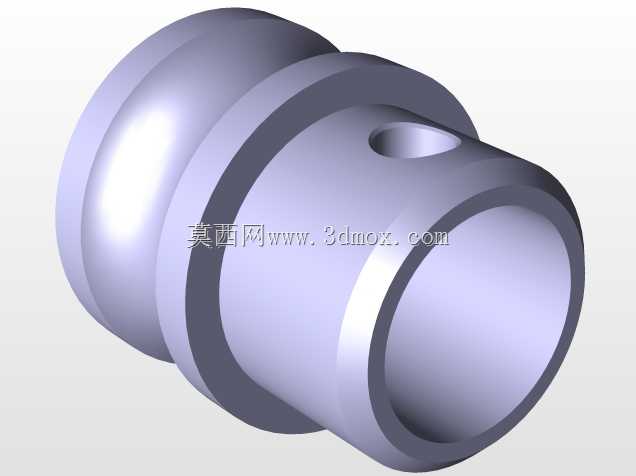

　　在轻工输送设备、小型农用机具、户外休闲装备的传动系统中，这类枕式安装的轴承支承部件往往承担着低载荷、中低转速工况下的旋转轴定位功能，相比传统铸铁材质的枕式轴承座，采用钢塑复合结构的设计能在保证支承强度的前提下，大幅降低部件自重，同时具备优秀的耐锈蚀性能，适配潮湿、多粉尘的非重载作业场景。从结构布局来看，该部件采用六边形法兰安装面设计，六个安装孔沿法兰周向均匀分布，相比常规四孔安装结构，六边形布局能在相同安装边界尺寸下提供更均匀的压紧力分布，降低安装面局部应力集中的风险，适配厚度较薄的安装机架，比如薄壁方管焊接的设备机架、塑料材质的设备壳体，都能通过六点压紧实现稳定固定，不会出现单点压紧力过大导致的安装面变形问题。核心支承区域采用金属嵌件与塑料基体复合的结构，内层与轴承外圈配合的部位采用金属材质，保证与轴承配合的尺寸精度与配合面刚性，避免塑料材质蠕变导致的轴承外圈跑圈问题，外层的法兰基体、加强筋结构则采用钢塑材料一体成型，在金属嵌件外围设计了六处径向延伸的加强筋，从轴承安装位一直延伸到法兰边的安装孔位置，将轴承承受的径向载荷直接传递到各个安装固定点，筋条的截面采用梯形渐变设计，靠近轴承位的位置筋高更高，向法兰边缘逐步降低，既保证了载荷传递路径的刚性，又避免了材料堆积导致的成型缩痕问题。安装接口的尺寸设计充分考虑了通用互换性，中心轴承安装孔的公差带选取与标准深沟球轴承外圈的过渡配合区间，装配时可通过轻压入完成轴承固定，

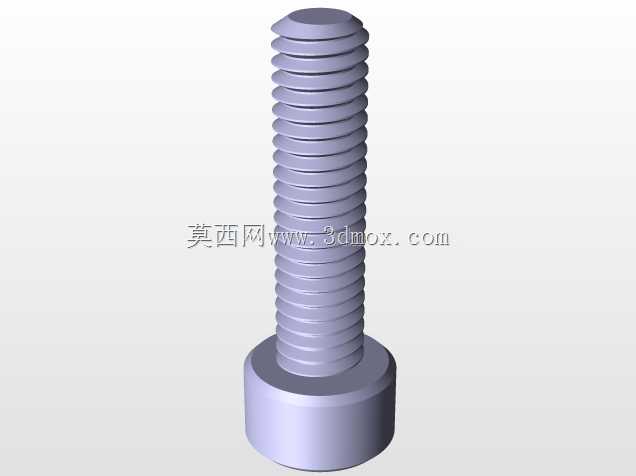

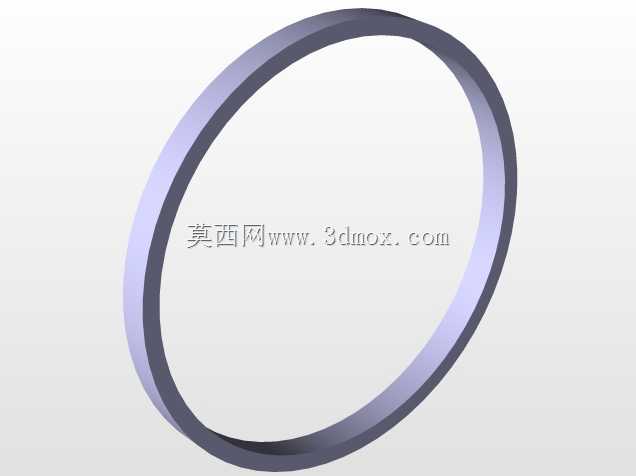

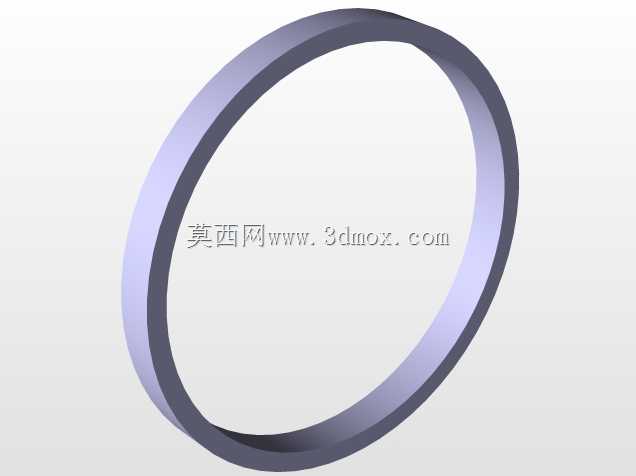

　　不需要额外的紧定螺钉穿透塑料基体，避免塑料螺纹反复拆装后出现滑牙失效；法兰上的六个安装孔采用沉孔设计，可适配内六角圆柱头螺钉或者六角头螺栓，沉孔深度控制在螺栓头完全沉入法兰面以下，避免螺栓头突出干涉周边旋转部件，安装孔的中心距尺寸匹配常规小型输送线的辊筒安装间距，可直接替换现有同规格的铸铁枕座，不需要重新加工机架的安装孔位。实际工况适配方面，该结构的密封设计集成在轴承安装位的端面，内层金属嵌件的端面预留了密封件安装槽，可加装接触式橡胶密封圈，阻挡外部粉尘、水汽进入轴承内部，配合钢塑基体本身的耐锈蚀特性，可应用在户外露营装备的轮组支承、小型园林工具的旋转轴定位、食品输送线的从动辊支承等场景，这类场景不需要承受大的冲击载荷，

　　但对部件的耐腐蚀性、自重、免维护周期有较高要求，传统铸铁座需要做喷漆防锈处理，磕碰后容易掉漆锈蚀，而钢塑材质的基体不存在锈蚀问题，表面即使出现轻微磕碰也不会影响结构性能与防护效果。从建模逻辑来看，该部件的设计先完成核心金属嵌件的参数化建模，确定轴承配合直径、密封槽尺寸、嵌件与塑料基体的结合面滚花结构，再基于嵌件的外围轮廓做塑料基体的拓扑优化，在非载荷传递区域做材料去除，在载荷传递路径上布置加强筋，同时兼顾注塑成型的工艺性，所有塑料结构的壁厚保持均匀，筋条厚度控制在基体壁厚的0.6倍左右，避免成型过程中出现缩孔、翘曲变形，法兰的外边缘做了圆角过渡，避免尖锐边角在装配、搬运过程中划伤操作人员，也能减少应力集中导致的法兰边开裂风险。

　　在安装边界的校核上，该部件的轴向总尺寸控制在较薄的区间，突出安装面的高度仅为轴承外径的1.2倍，适合安装空间紧凑的设备内部，比如折叠式输送设备、小型代步工具的轮组位置，不会因为支承座的轴向尺寸过大占用过多设备内部空间；六个安装孔的位置度公差控制在0.1mm以内，保证安装时螺栓能顺利穿入机架的安装孔，不需要强行掰动部件对位，降低现场装配的难度。轴承位的同轴度公差以安装法兰面为基准，保证装配后轴承的旋转轴线与安装面平行，避免轴系安装后出现偏载，导致轴承早期磨损、旋转卡滞等问题，金属嵌件与塑料基体的结合面设计了周向滚花与轴向卡槽，避免长期受交变载荷时金属嵌件与塑料基体之间出现相对转动，保证整个支承结构的长期使用稳定性。
