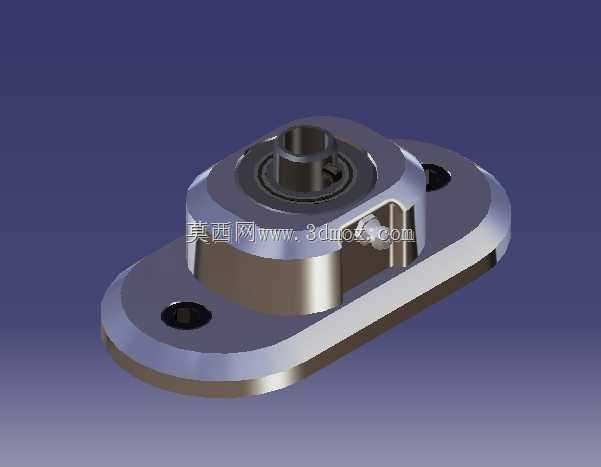

带法兰安装结构枕座滚珠轴承组件

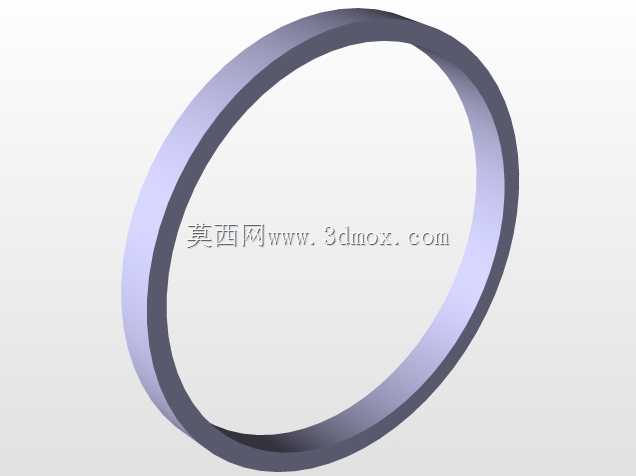

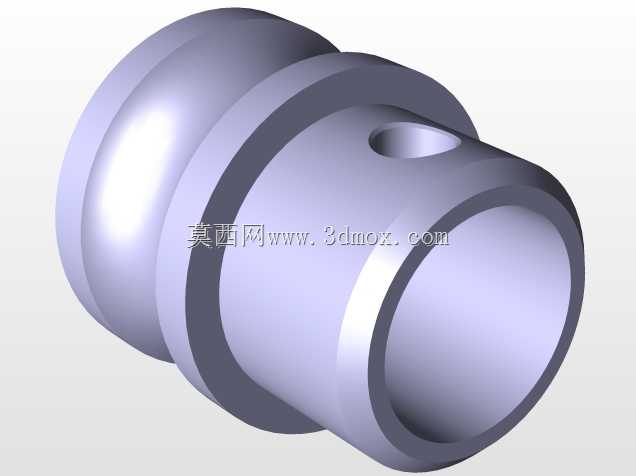

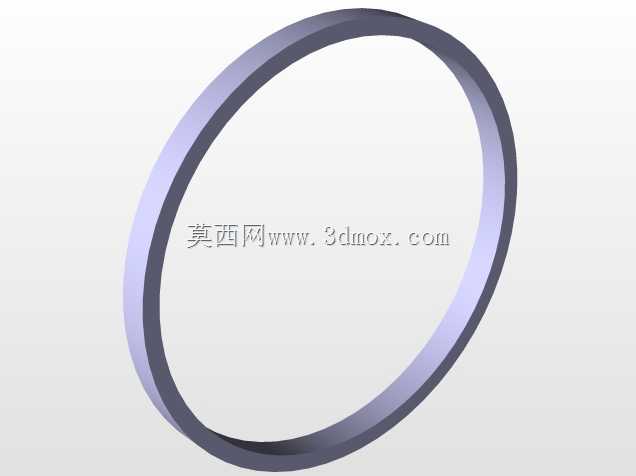

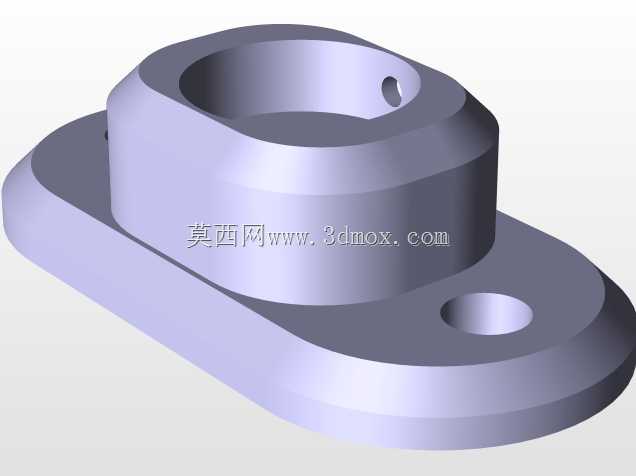

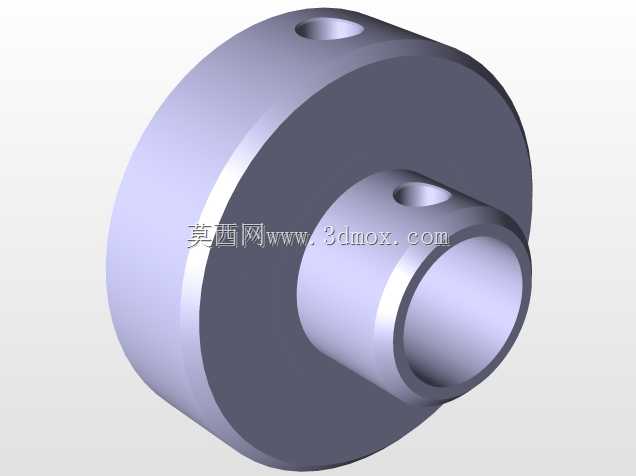

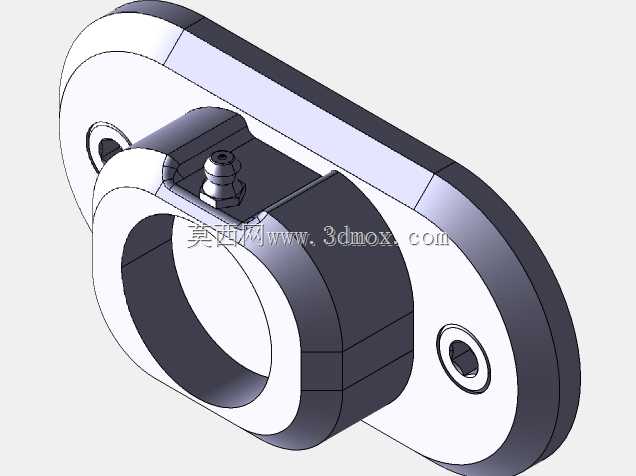

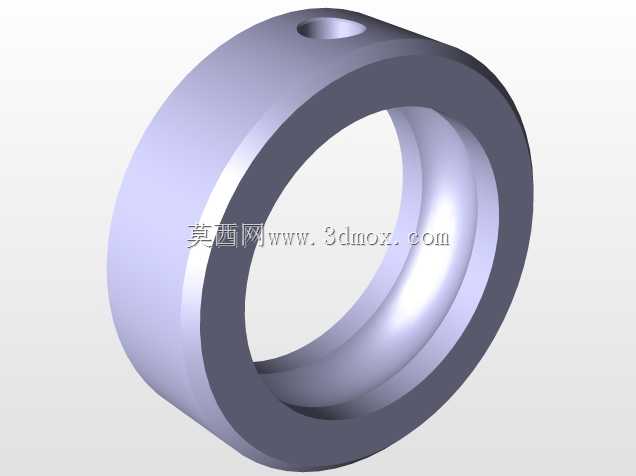

　　在轻工输送设备、小型自动化装配线、食品包装机械这类对安装空间有严格限制的工况里，这类带法兰安装结构的枕座滚珠轴承组件是很常见的传动支撑部件，它不需要额外加工复杂的轴承安装座孔，仅靠底座上的两个安装孔就能快速完成轴系的定位固定，大幅降低设备机架的加工成本与装配工时。从结构设计逻辑来看，这个组件把轴承外圈的径向定位、轴向限位和安装法兰做了一体化整合，底座采用长圆形法兰结构，两个安装孔对称分布在轴承腔体两侧，安装时可以根据机架的实际孔位做小范围的位置调整，抵消机架加工时的孔位公差，避免强行装配导致的轴承内圈偏心、运转卡滞问题。轴承腔体部分做了加厚的侧壁设计，能够承受径向载荷的同时，兼顾一定的轴向窜动限位，适配带轻微轴向力的轻载传动场景，

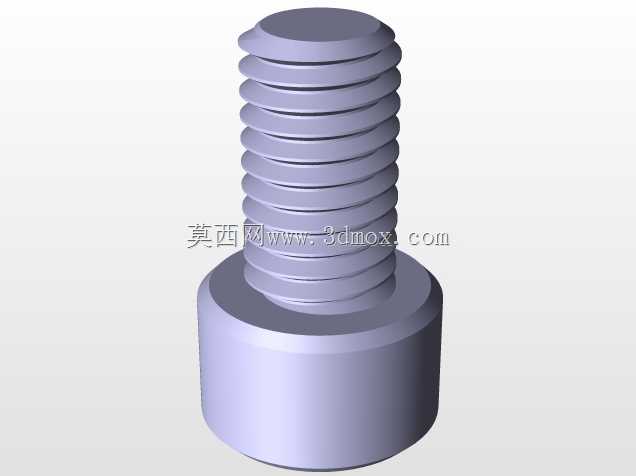

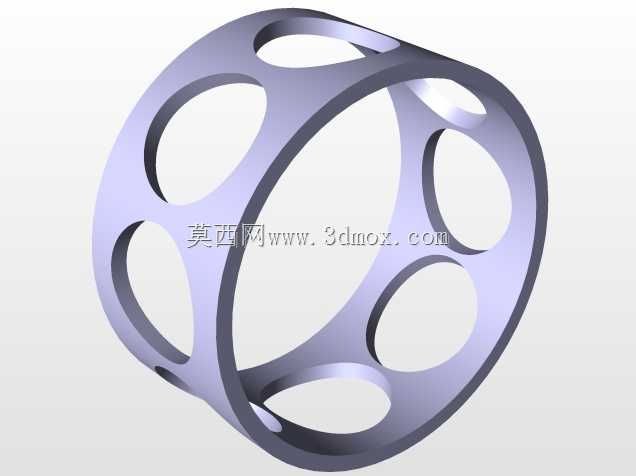

　　比如小型皮带输送机的从动辊支撑、包装线的导辊安装工位，都能满足使用要求。材质搭配上采用钢塑复合的设计思路，轴承滚动体与内外圈采用轴承钢材质，保证滚动摩擦的耐磨性与运转精度，而法兰底座部分采用工程塑料材质，在保证结构强度满足轻载工况要求的前提下，有效降低组件整体重量，同时具备不错的耐腐蚀性能，在潮湿、有轻度腐蚀的生产环境里也能长期使用，不会像全铸铁轴承座那样容易出现锈死、拆装困难的问题。从安装边界来看，这个组件的底座轮廓为长圆形，整体厚度控制在较低水平，突出安装面的轴承腔体高度较小，适合安装在设备侧边、机架夹层这类空间局促的位置，不会和周边的传动件、护板产生干涉；安装孔的孔径适配常用的内六角圆柱头螺栓，不需要特制紧固件，

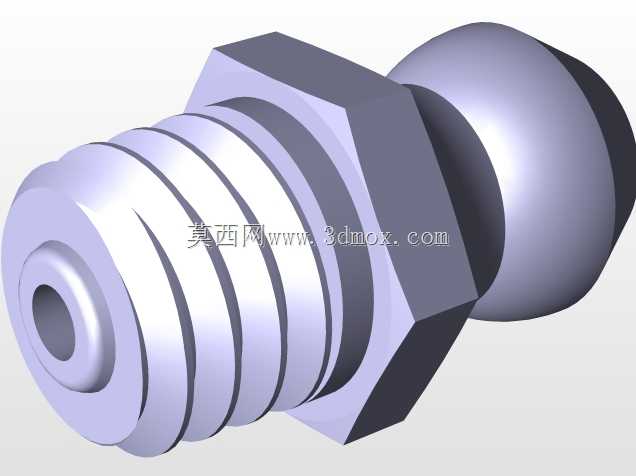

　　现场装配更换时备件获取难度低。设计过程中需要重点关注轴承外圈和塑料底座腔体的配合公差，过盈量太大会导致塑料底座装配后产生应力开裂，过盈量太小则会出现轴承外圈跑圈的问题，导致底座快速磨损、轴系跳动超差；同时底座安装面的平面度需要控制在合理范围内，避免安装锁紧后底座变形挤压轴承外圈，导致轴承运转阻力增大、提前失效。这类轴承组件在实际使用时，不需要额外添加复杂的密封结构，本身的结构设计就可以阻挡大部分生产环境里的粉尘、碎屑进入轴承滚道，日常维护只需要定期补充润滑脂即可，维护成本很低，非常适合大批量应用在标准化的小型自动化设备上，能够帮助设备厂商快速完成轴系的模块化设计，缩短设备的研发与装配周期。和传统的剖分式铸铁轴承座相比，

　　这种钢塑复合的枕座轴承组件重量更轻，装配工序更少，在轻载、低转速的传动场景下完全可以替代传统金属轴承座，同时具备更好的减震性能，能够吸收轴系运转时产生的轻微振动，降低设备运行的噪音水平，改善生产车间的作业环境。在进行三维建模时，需要重点还原轴承腔体和安装法兰的过渡圆角结构，这个位置是应力集中的高发区域，合理的圆角设计能够大幅提升塑料底座的抗冲击性能，避免设备启停时的载荷冲击导致底座断裂；同时安装孔的沉台结构也要准确还原，保证螺栓锁紧后螺栓头不会高出安装面，避免和周边零部件产生刮碰。
