HSR20直线导轨配套轴承座结构

　　在数控加工设备、自动化输送线、精密检测平台这类需要直线往复运动的工况里，导轨副的支撑部件直接决定了整套运动机构的运行精度与负载能力，HSR20规格对应的轴承座，就是配套同系列直线导轨使用的核心滑动承载单元。日常做非标设备结构设计时，很多工程师会优先选用成熟的标准导轨滑块结构，但在一些对安装空间有特殊限制、或者需要对现有设备进行导轨副改造的场景里，重新梳理轴承座的结构逻辑，能帮我们避开很多安装干涉、负载冗余的问题。

　　从实际功能来看，这款轴承座的核心作用是环抱直线导轨的滚道面，通过内部预装的滚动体将滑动摩擦转化为滚动摩擦，带动安装在其顶面的负载件沿导轨方向做高精度直线运动，相比传统的铜套滑动支撑，它的摩擦阻力能降低七成以上，低速运行时不会出现爬行现象，高速往复运动时的温升也能控制在合理区间，适合中轻负载的连续运行工况。很多做小型数控雕刻机、桌面级数控铣床的设计者，在搭建XYZ三轴运动结构时，会选用这个规格的轴承座搭配对应导轨，单座的额定动负载足以覆盖小型主轴、工装夹具的总重量，同时不会因为部件体积过大挤占加工行程空间。

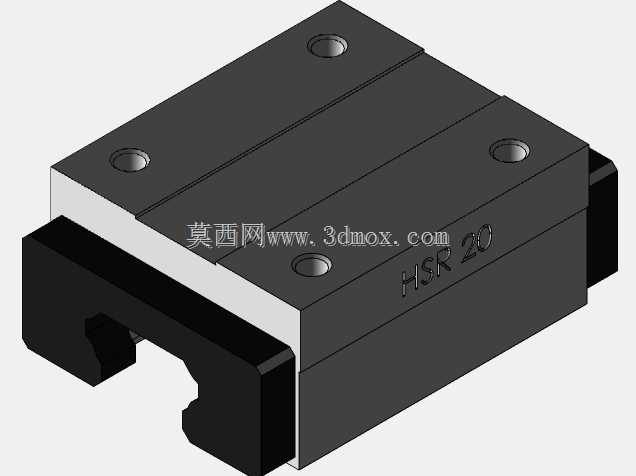

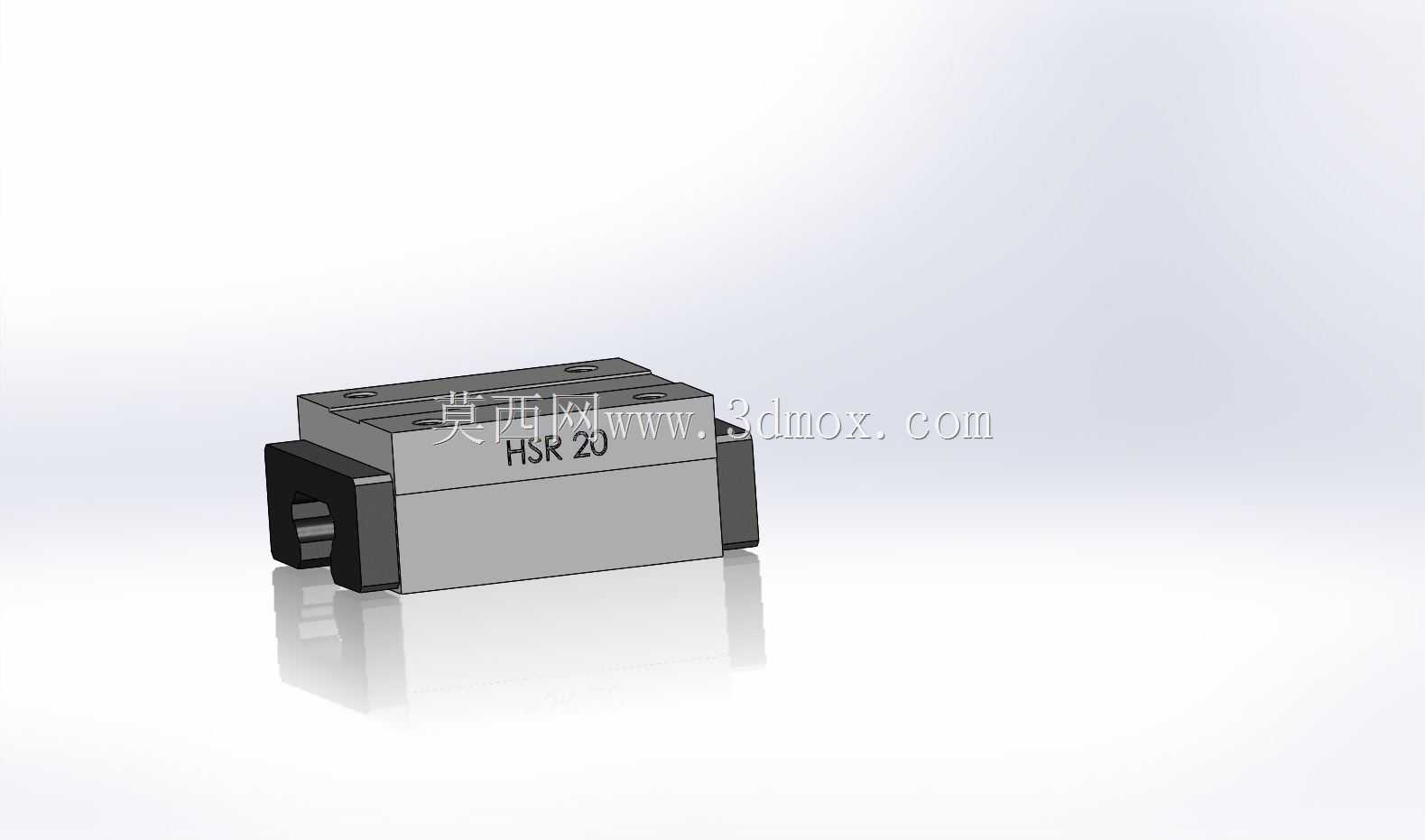

　　设计思路上，这款轴承座没有做冗余的加强结构，整体采用方正的块式布局，顶面预留了两组标准安装螺孔，用来直接锁附负载安装板，两侧的端面做了轻微的倒角处理，避免安装时刮伤操作人员或者相邻的管线、防护钣金。主体的内腔轮廓完全匹配HSR20导轨的截面外形，两侧的滚动体安装槽位置经过精准对位，保证装入钢珠或者滚柱后，滚动体和导轨滚道的接触角处于设计范围内，不会出现偏载导致的局部磨损加剧。两端预留了密封件的安装卡槽，可以装入端封和防尘刮片，阻挡加工过程中产生的切屑、切削液、粉尘进入内腔，避免滚动体出现卡滞、早期磨损的问题，这一点在木工数控设备、金属切削设备的应用场景里尤为重要，很多现场故障都是因为密封不到位，杂质进入滑块内部导致运行卡顿、精度丢失。

　　从安装边界来看，这款轴承座的总宽度、总高度都严格匹配HSR20导轨的安装尺寸规范，安装孔的孔距符合通用互换标准，也就是说只要是HSR20系列的直线导轨，不管是哪个厂商生产的同规格产品，这个轴承座都能直接适配安装，不需要额外做安装面的二次加工。安装时需要注意，轴承座和导轨配合的基准面要和负载安装板的基准面保持平行，侧向的锁紧螺钉要按照对角顺序逐步拧紧，避免单侧受力导致轴承座在导轨上出现卡滞，运行阻力异常增大。和THK同规格的高端滑块相比，这款结构没有做特殊的预压调整结构、也没有采用高负载的滚柱设计，整体的额定负载、极限运行速度都偏向常规工业场景使用，完全能满足普通数控改造、小型自动化设备的使用需求，成本却能降低不少，适合对精度保持性要求不是极端严苛、但对成本控制有要求的项目。

　　实际选型搭配时，要注意单根导轨上配置的轴承座数量，一般行程在五百毫米以内的短导轨，单根导轨配两个轴承座就能满足支撑需求，如果行程超过一米、或者负载存在偏载力矩，就要适当增加轴承座的数量，分散单个滑块承受的倾覆力矩，避免轴承座内部的滚动体因为局部受力过大出现点蚀，缩短整体使用寿命。另外在安装时不要随意敲击轴承座的端面或者侧面，避免壳体出现微小变形，导致内腔的滚动体槽位错位，运行时出现异响、阻力不均的问题。日常维护时，只需要定期通过注油嘴向内腔注入锂基润滑脂，就能保证滚动体和滚道之间的润滑状态，不需要频繁拆解维护，整体的维护成本很低，适合工厂批量设备的长期使用。
