带法兰连接结构的中空输送管道

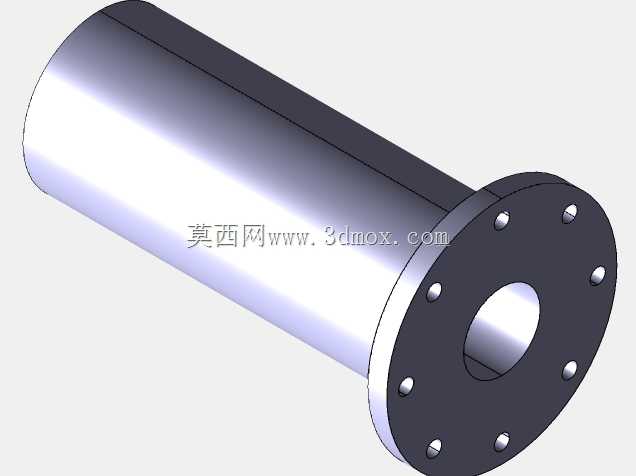

　　这类带法兰的中空管道，在流体输送系统、真空管路布局、小型液压站配管场景里十分常见，区别于焊接式硬管连接，法兰结构的优势在于可反复拆装，便于后期管路维护、元件更换，不需要在拆装时切割管材重新焊接，能大幅降低现场运维的工作量。从结构设计来看，管道主体采用等径中空圆柱结构，内壁做了等壁厚处理，保证流体通过时的流道截面一致，减少局部压损，避免介质在管内出现涡流、滞流区，对于输送洁净介质、低压气体或者低粘度流体的工况，这种等壁等径结构的流阻表现要优于变径管段。端部的法兰盘与管身采用同轴一体式设计，法兰端面上沿圆周均匀分布了8个螺栓过孔，孔位的分度圆直径与管身外径保持合理的比例，既保证螺栓安装时有足够的扳手操作空间，

　　又不会让法兰盘外径过大造成安装空间浪费。设计时需要重点关注法兰端面与管身轴线的垂直度公差，这个公差直接影响管路对接后的密封性能，如果端面倾斜，安装后密封垫会出现局部压缩量不足的问题，容易引发介质泄漏，通常这类中低压管路的法兰端面垂直度公差要控制在0.05mm以内，密封面的表面粗糙度要达到Ra3.2以下，保证密封垫能充分贴合。安装边界方面，这类管道的安装需要预留法兰盘外径加上螺栓拆装的操作空间，通常在法兰径向外侧预留至少30mm的操作余量，轴向方向要考虑螺栓穿入、螺母拧紧的空间，避免和周边的管路、结构件发生干涉。在实际设备配套中，这类管道常用来连接真空泵与真空腔体、液压站阀组与执行元件、小型反应设备的进料出料接口，

　　法兰连接的形式可以适配不同材质的密封垫，根据输送介质的特性选择丁腈橡胶、氟橡胶或者金属缠绕垫，就能满足不同压力、温度、介质兼容性的要求。管身的长度可以根据实际布局需求做参数化调整，法兰端的螺栓孔分度圆、孔径也可以根据对接端的法兰标准做匹配，不需要重新设计整体结构，只需要调整对应参数就能适配不同的对接接口，这也是参数化管件设计的核心优势，能大幅减少同类型不同规格管件的重复建模工作量。从受力角度分析，管道工作时除了承受内部介质的压力，还要考虑管路连接时的螺栓预紧力，法兰盘的厚度设计要保证在螺栓预紧力作用下不会出现翘曲变形，避免密封面失效，管身与法兰连接的根部做了小圆弧过渡处理，减少应力集中，避免管路在受振动、冲击载荷时从根部出现断裂。

　　在一些有同轴度要求的管路对接场景，比如光学设备的真空光路管路、高精度流体计量设备的连接管路，这种一体式法兰管道的同轴度表现要优于焊接法兰管，因为不存在焊接变形带来的轴线偏移，能保证管路对接后整体的同轴度，减少介质流动时的偏流问题，也能避免因为管路不同心造成的密封件偏磨。日常选型时，需要根据管路的工作压力、输送介质特性确定管身的壁厚，根据对接端的接口尺寸确定法兰的螺栓孔参数，根据现场的安装空间确定管身的有效长度，这类参数化的管道模型可以快速调整参数生成对应规格的三维数模，直接用于装配验证、管路干涉检查，不需要从零开始建模，能有效提升管路布局设计的效率。
