铝钢材质卧式电机外壳结构设计方案

　　在工业传动场景里，这类卧式壳体结构的应用覆盖范围极广，从常规生产线的输送辊道驱动，到中小型风机、水泵的动力承载，再到自动化设备的主轴动力输出单元，都能见到同结构壳体的身影。不同于立式安装的电机壳体，卧式结构的受力逻辑完全不同，整个壳体除了要承载内部定子、转子的自重，还要抵消转子高速运转时产生的径向跳动载荷，同时还要兼顾安装面的平面度要求，避免长期运行后出现安装脚变形导致的转子偏心问题。

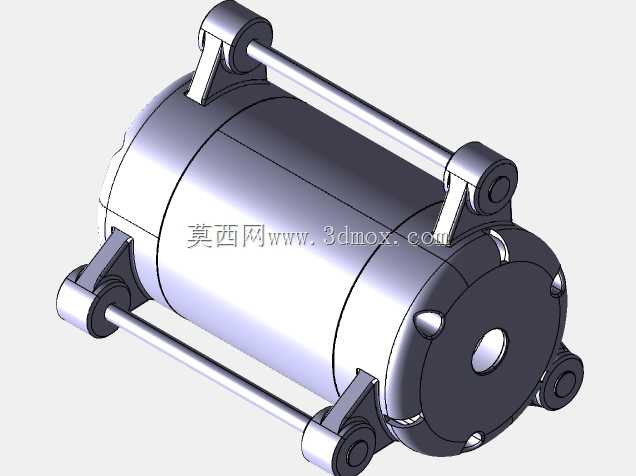

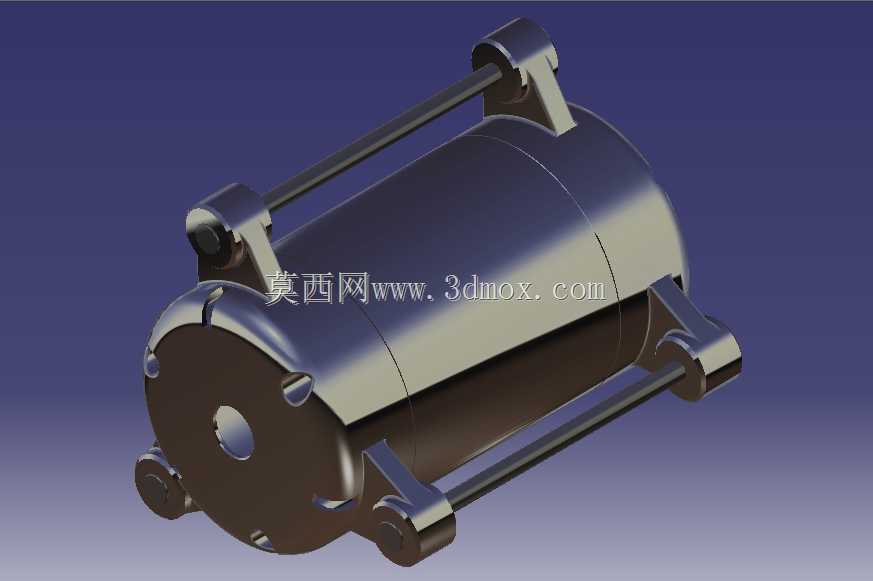

　　从结构设计的角度看，这款壳体采用铝和钢作为替代外壳材料，是经过多轮工况验证的选型逻辑：端盖与主筒体采用铝合金材质，利用铝的轻量化优势降低整机自重，同时铝合金的散热系数远高于普通钢材，能在连续运行时快速把定子绕组产生的热量传导到壳体表面，配合表面的自然散热结构就能满足常规工况的温升要求；而两端的安装支座、贯穿筒体的拉紧杆则采用钢材制作，钢材的屈服强度更高，在承受安装锁紧力、设备运行振动载荷时不会出现塑性变形，刚好弥补铝合金材料刚性不足的短板，两种材料的搭配刚好平衡了整机重量、散热性能与结构刚性三者的矛盾。

　　实际做结构设计时，首先要明确的是安装边界尺寸：底部四个安装脚的孔位间距需要匹配通用工业电机的安装尺寸标准，保证用户替换原有电机时不需要重新加工设备的安装基座，安装孔的孔径要适配常规的M8、M10安装螺栓，孔位周边设计加强筋结构，避免螺栓锁紧时压裂铝合金材质的安装脚。两端的端盖与主筒体采用止口配合，止口的配合公差选H7/h6的间隙配合，既保证装配时端盖能顺利压入，又能控制端盖与筒体的同轴度，避免端盖偏心导致轴承安装错位，进而引发转子扫膛的故障。贯穿筒体的两根拉紧杆是整个结构的核心受力件，杆的两端加工外螺纹，装配时穿过两端端盖的预留孔后用螺母锁紧，把两个端盖与中间的主筒体牢牢压合在一起，拉紧杆的直径需要经过强度校核，要能承受转子运转时的轴向窜动力，同时还要抵消铝合金筒体与钢质端盖因为热膨胀系数不同产生的温度应力，避免高温运行时端盖与筒体之间出现松动。

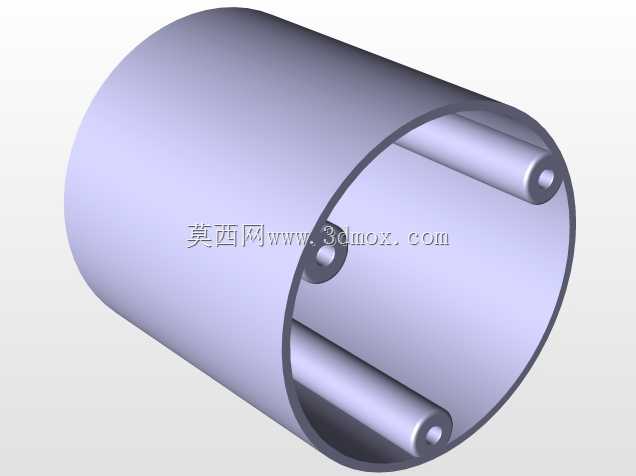

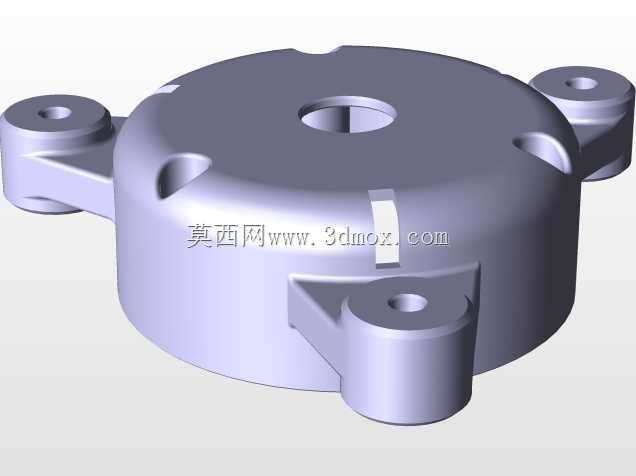

　　端盖中心的轴承室尺寸是整个设计的精度核心，轴承室的圆柱度公差要控制在0.01mm以内，表面粗糙度达到Ra1.6，保证轴承外圈安装后不会出现跑外圈的问题；轴承室外侧设计油封安装槽，适配标准骨架油封，防止轴承内部的润滑脂泄漏，同时阻挡外界的粉尘、水汽进入轴承内部，延长轴承的使用寿命。筒体表面没有设计额外的散热筋，是因为这款结构针对的是功率不大的应用场景，依靠铝合金筒体本身的散热面积就能满足温升要求，光滑的筒体表面也更方便清理，适合食品加工、医药生产这类对设备卫生要求较高的场景，不会在散热筋的缝隙里积存灰尘、物料残渣。

　　顶部的吊环安装座是容易被忽略的结构细节，因为整机装配完成后重量不算轻，车间装配、现场安装时都需要起吊，吊环座采用钢质嵌件预埋在铝合金筒体上，避免直接在铝合金上加工螺纹孔导致起吊时螺纹滑牙，吊环座的位置要经过重心计算，保证起吊时整机保持水平，不会出现倾斜导致的安装碰撞问题。两端安装支座的底面设计成同一平面，加工时一次装夹完成铣削，保证两个安装面的平面度在0.05mm以内，安装到设备基座上时不会出现悬空点，避免锁紧螺栓时壳体产生内应力，长期运行后出现应力开裂的问题。

　　在实际选型应用时，这类壳体结构适配的是连续运行工况，环境温度范围在-10℃到40℃之间，因为铝合金的低温韧性足够，钢构件也不会出现低温脆断的问题；如果是应用在有腐蚀性气体的场景，只需要在铝合金表面做硬质阳极氧化处理，钢质部件做镀锌钝化处理，就能满足常规的防腐蚀要求，不需要更换整体材质。做三维建模时，要特别注意不同材质部件的装配间隙，因为铝和钢的热膨胀系数差了接近一倍，在设计拉紧杆的穿装孔时要预留足够的间隙，避免高温下铝合金筒体膨胀量更大，把拉紧杆别弯；端盖与筒体的止口配合长度也要控制在合理范围，太长会导致装配难度增加，太短则无法保证同轴度，一般按照筒体直径的1/10来选取配合长度就能满足使用要求。

　　很多新手工程师在做这类电机壳体设计时，容易把所有部件都选成同一种材质，要么全用钢导致整机重量太大、散热差，要么全用铝导致安装脚容易断裂、拉紧位置容易滑牙，这种钢铝复合的结构刚好避开了两种材料的缺点，把材料的性能优势发挥到最大。另外在设计安装脚时，不要把安装脚和筒体做成一体的铝合金结构，实际工况里很多设备运行时振动很大，一体结构的铝合金安装脚在长期交变载荷下很容易在根部出现疲劳断裂，把钢质安装支座通过紧固件和筒体连接，就算长期使用后安装脚出现磨损，也可以单独更换，不需要更换整个筒体，大幅降低后期的维护成本。
