大功率容量控制器铝钢外壳结构设计

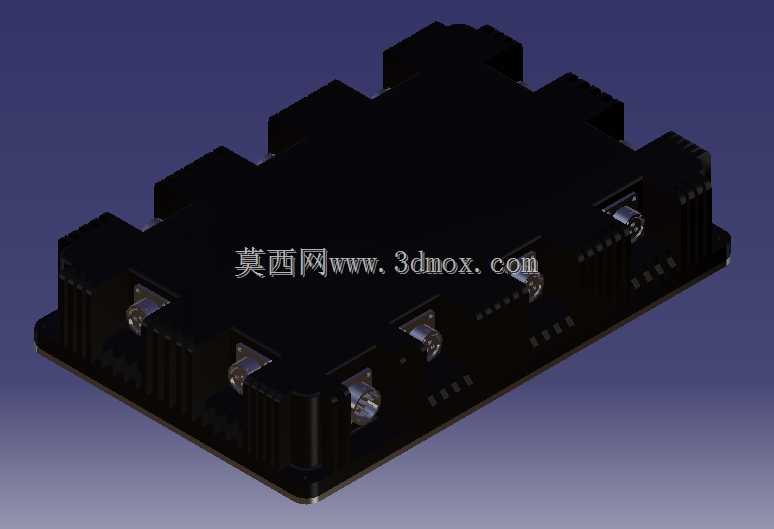

　　在工业电气控制、大功率储能配套、重载机电设备的动力管控场景中，这类大容量功率控制器的外壳结构，直接决定了内部功率器件的运行稳定性与现场安装适配性。不同于小功率控制元件的塑壳结构，这款外壳选用铝钢复合材质作为基材，兼顾了铝质基材的散热效率与钢质构件的结构强度，适配长时间满负载运行的功率管控需求，避免大电流通断过程中热量堆积引发的器件性能衰减。

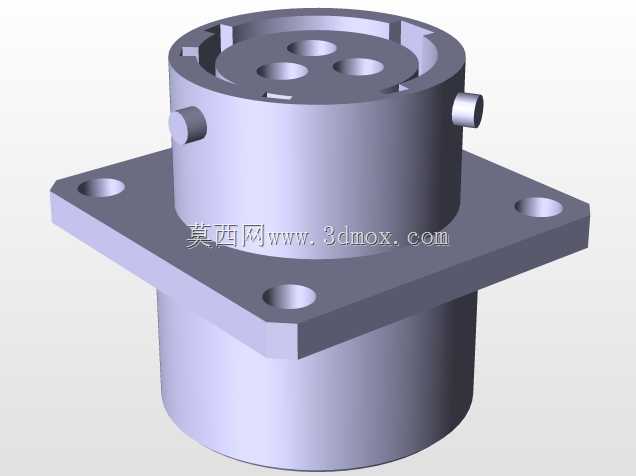

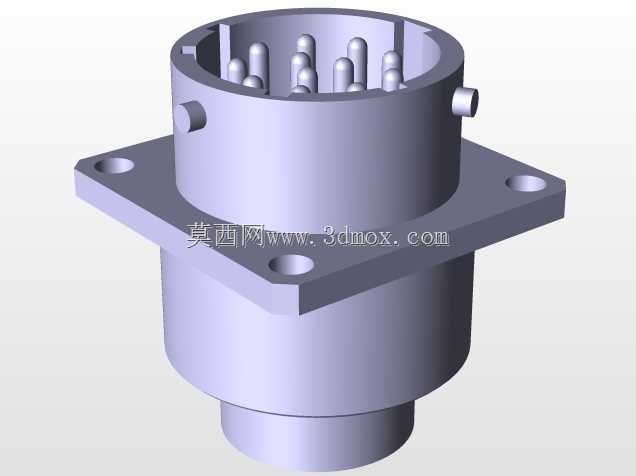

　　从实际使用场景出发，这类控制器通常会被集成在动力柜内部、设备侧的电气安装仓或者分布式储能单元的管控节点中，外壳的安装边界设计充分考虑了现有标准电气安装位的尺寸规范，底部预留的固定孔位匹配通用电气安装梁的孔距，不需要额外制作转接支架就能完成现场固定，侧面的多组接线端口采用压接式连接结构，适配不同线径的动力线缆与信号控制线，接线端的凸起防护结构可以避免线缆拉扯过程中对接线端子造成的应力损伤，同时端口的排布间距预留了足够的接线操作空间，即使是大平方线缆的压接端子也能顺利完成安装，不会出现相邻端子干涉的问题。

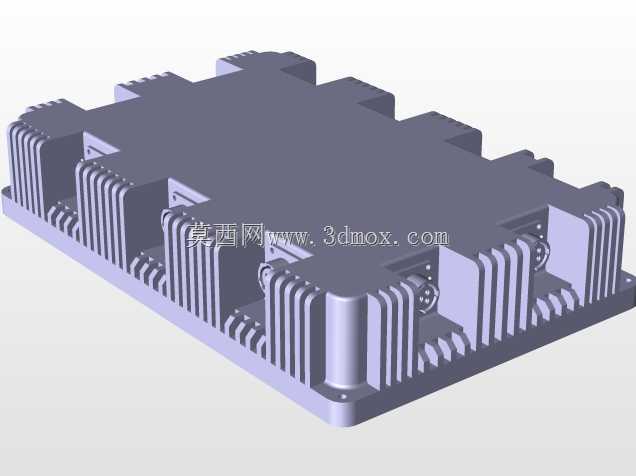

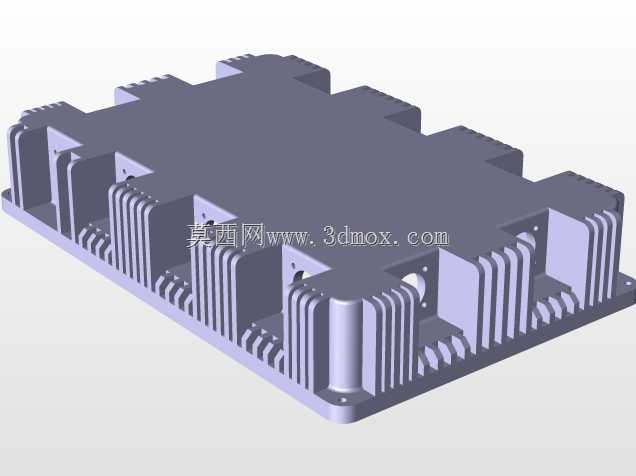

　　外壳表面的散热筋结构并非装饰性设计，而是对应内部IGBT模块、整流器件等发热元件的排布位置做的定向散热设计，筋条的高度与间距经过热传导路径优化，能够将功率器件工作时产生的热量快速传导到外壳表面，通过自然对流完成散热，在常规工业环境温度下不需要额外加装散热风扇就能满足器件的结温控制要求，减少了风扇这类易损件带来的后期维护成本。外壳的拼接结构采用嵌入式咬合设计，配合密封压条可以达到工业环境要求的防护等级，阻挡车间内的粉尘、潮气进入壳体内部，避免电路部分出现积灰短路或者凝露腐蚀的问题。

　　在设计思路上，这款外壳没有采用一体化压铸的结构，而是拆分了主体散热基座、上盖防护板、端口安装板几个独立构件，一方面降低了大尺寸构件的加工难度，另一方面在后期维护时不需要完全拆解整个壳体，只需要拆卸对应位置的盖板就能完成内部器件的检修与更换。壳体边角位置做了圆弧过渡处理，避免安装与维护过程中尖锐边角对操作人员造成划伤，同时也减少了壳体在运输、安装过程中因为磕碰造成的形变概率。上盖表面的标识预留位采用下沉式设计，粘贴的设备铭牌、接线标识不会因为长期摩擦出现脱落，方便现场运维人员快速识别端口功能与设备参数。

　　考虑到工业现场的布线规范，壳体侧面预留了扎带固定位，可以将接入的线缆整理固定后再接入端子，避免线缆自重长期拉扯端子导致的接触不良问题。壳体内部的器件安装柱采用内嵌钢套的设计，避免多次拆装螺丝后铝质基材出现滑牙问题，提升壳体的重复拆装使用寿命。不同接线端口之间设置了隔离挡片，即使在接线过程中出现线缆铜丝外露的情况，也不会造成相邻端口的短路故障，提升了接线操作的容错率。

　　从安装适配性来看，这款外壳的整体外廓尺寸充分考虑了标准电气柜的层间安装高度，不会出现因为壳体过高无法装入标准柜位的问题，同时壳体的重量控制在单人可搬运安装的范围内，现场作业时不需要额外借助吊装设备就能完成安装固定，降低了现场施工的难度。外壳表面采用哑光导电氧化处理，既提升了铝材表面的抗腐蚀能力，也保证了壳体整体的导电连续性，配合安装位的接地端子可以实现可靠的电磁屏蔽，避免内部功率器件开关过程中产生的电磁干扰影响周边敏感电气设备的正常运行，同时也能阻挡外界电磁信号对控制器内部采样电路的干扰，保证功率管控的精度稳定性。
