铝合金V型折弯钣金安装固定支架

　　日常做设备结构设计时，这类U型折弯的钣金支架是装配环节出镜率极高的构件，尤其在轻量化要求高的电控箱、小型输送线侧边、检测设备机架的辅助安装位，几乎都能看到同结构构件的身影。它的核心作用是在两个平行安装面之间搭建刚性连接桥，既可以承托小型传感器、走线槽、气动接头排这类轻量化附属部件，也能作为两块立式安装板之间的横向拉结件，抵消设备运行时产生的小幅振动偏移，避免连接位出现应力集中导致的螺丝滑牙、板材变形问题。

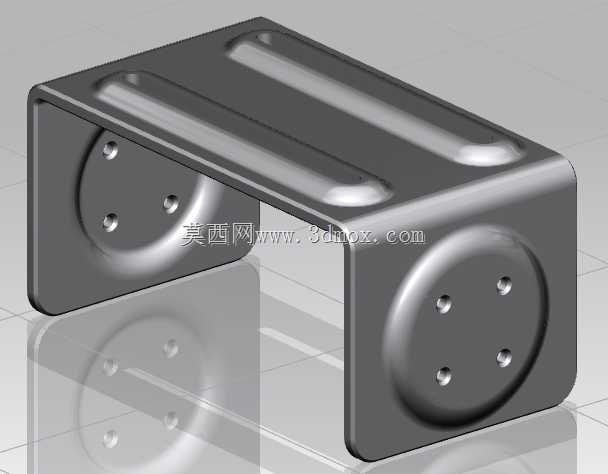

　　从结构细节来看，这个构件采用铝合金板材一体冲压折弯成型，没有额外的焊接拼接缝，这一点在批量加工时优势非常明显：只要冲压模具调试到位，折弯角度一致性可以控制在±0.5°以内，省去了焊接后打磨、校正变形的工序，加工效率和成品良率都比分体焊接结构高不少。两侧立板上的圆形凸台是专门做的加强结构，很多新手做钣金设计时容易忽略这个细节，直接在平板上冲孔安装螺丝，当安装位受力稍大时，孔位周边很容易出现应力撕裂，把安装孔区域做向外的拉伸凸台后，相当于在孔位周围增加了一圈加强筋，既提升了局部的结构刚性，还能让凸台端面在安装时和被连接件完全贴合，不会因为板材平面度误差出现安装间隙，四个安装孔均匀分布在凸台端面上，孔位间距按照通用安装模数设计，适配市面上绝大多数标准件的安装尺寸，不用额外做转接板就能直接装配。

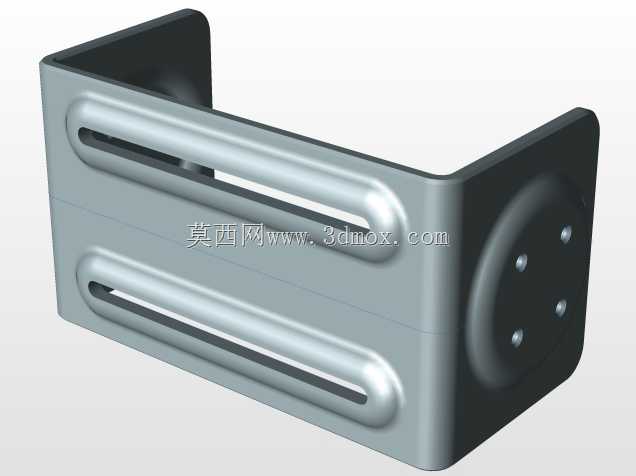

　　顶面的两道长条形拉伸加强筋是顺着构件长度方向布置的，很多人以为这只是为了好看，实际是为了提升长跨度下的抗弯能力——铝合金板材本身的刚性比冷轧钢板低，如果是大跨度的平板折弯结构，中间位置很容易在承重后出现下凹变形，顺着受力方向做凸起的加强筋后，相当于在不增加板材厚度的前提下，大幅提升了截面的惯性矩，同等承重下的变形量可以降低60%以上，同时还能避免钣金件在冲压、运输过程中出现板面鼓胀、翘曲的问题，零件的平面度更容易保证。

　　设计这类钣金件的时候，首先要核算安装边界：两侧立板的内间距要和被夹持部件的宽度预留0.2-0.3mm的装配间隙，避免折弯角度误差导致部件卡装不进去；折弯处的内R角要和板材厚度匹配，铝合金板材折弯时如果R角过小，外侧很容易出现裂纹，R角过大又会导致折弯位置尺寸不准，一般1.5-2mm厚的铝板，内R角取1倍板厚是比较合理的参数。安装孔的位置要距离折弯边预留足够的距离，至少要大于2倍板厚加上折弯下模的V槽宽度一半，不然冲孔时会因为距离折弯边太近导致孔位变形，折弯时也会拉拽孔位导致尺寸超差。另外这个构件的边角都做了小倒角处理，没有尖锐的毛刺飞边，装配时不会划伤操作人员的手，也不会刮破设备表面的喷涂层、线缆外皮，这些细节都是实际生产装配中反复踩坑后总结出来的设计要点。

　　在实际应用场景里，这类支架常用来固定小型气动电磁阀组、设备操作按钮盒、侧边的安全光栅安装座，因为铝合金本身的重量轻，不会给主机架增加过多的额外负载，而且铝合金的抗腐蚀性能比普通冷轧钢板好，在一些有轻度潮湿、粉尘的车间环境里，不用做表面喷塑处理也能长时间使用，当然如果是有更高防腐要求的场景，也可以在成型后做阳极氧化处理，进一步提升表面硬度和抗腐蚀能力。安装时只要把两侧立板的凸台端面贴紧对应的安装面，穿入对应规格的螺丝锁紧即可，不需要额外做定位调整，因为凸台端面本身就是冲压成型的定位基准，只要安装面的平面度达标，锁紧后整个支架的位置精度完全能满足常规辅助部件的安装要求，不会出现歪斜、偏移的问题。

　　很多刚接触钣金设计的工程师容易犯的错误是为了提升刚性盲目增加板材厚度，其实通过合理的加强筋、凸台结构设计，用更薄的板材就能达到相同的刚性要求，不仅能降低材料成本，还能减轻零件重量，这个构件的设计思路就很典型，没有多余的冗余结构，每一处冲压特征都是为了提升性能、优化加工工艺服务，没有华而不实的设计，完全是面向实际生产装配需求做的结构优化。
