钢制盘式制动器转子结构设计方案

　　在车辆制动系统的实际工程应用中，盘式制动器转子是承担摩擦制动力矩输出的核心承载部件，其结构设计合理性直接决定制动过程的热稳定性、摩擦磨损均匀性以及整车制动安全冗余。日常道路行驶场景下，乘用车、商用车乃至部分工程作业车辆的盘式制动系统，都需要依靠转子与制动片的滑动摩擦将车辆行进的动能转化为热能耗散，这就要求转子本身不仅要具备足够的结构强度承受制动钳的夹紧载荷，还要在反复冷热循环的工况下保持形位公差稳定，避免出现制动抖动、热衰退等影响行车安全的问题。

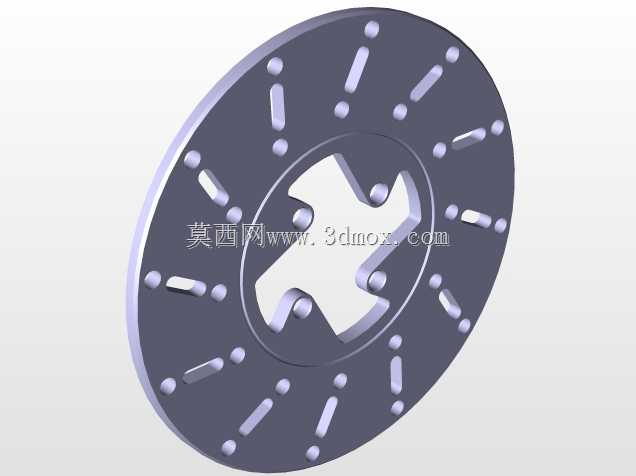

　　从实际功能特性来看，这款钢制转子采用环形盘式主体结构，中心设置异形花键安装孔，可直接与传动半轴的花键轴段配合传递扭矩，省去了额外的连接转接结构，既减少了装配环节的累积公差，也能让制动过程的力矩传递路径更短，响应更直接。转子盘面沿周向均匀分布多组通槽结构，这类开槽设计并非出于减重的单一目的，工程上更多是考虑摩擦过程中产生的磨屑可以顺着槽道及时排出，避免磨屑夹在制动片与转子盘面之间造成异常刮磨，同时开槽结构也能增大盘面与空气的接触面积，帮助制动产生的热量快速对流散出，降低连续制动工况下转子的温升速率，减少热变形风险。

　　设计过程中，首先要明确的是安装边界约束：中心花键孔的齿形参数需要匹配对应车型半轴的花键规格，保证配合间隙控制在合理范围，既不能过紧造成装配困难，也不能过松导致传动过程出现冲击异响；转子的整体外径尺寸需要匹配对应制动钳的活塞跨距，保证制动片的摩擦面可以完全覆盖转子的有效摩擦环带，避免出现偏磨；转子的轴向厚度需要结合整车轴荷、最高设计车速下的制动能量载荷来计算，既要保证足够的热容量吸收制动热量，也要控制转动惯量不会过大，影响车辆的加速响应与非簧载质量表现。

　　结构细节上，转子盘面的开槽采用对称周向排布，每一组槽的走向、宽度、深度都经过受力校核，避免开槽位置出现应力集中，在反复制动载荷作用下产生裂纹。材质选用钢材，是因为钢材具备足够的强度与韧性，同时摩擦特性稳定，与常规的半金属、陶瓷配方制动片都能形成稳定的摩擦副，不会出现摩擦系数大幅波动的情况。转子的两个端面都需要保证足够的平面度与端面跳动公差，装配后端面跳动量需要控制在工程允许的阈值内，否则制动过程中会出现踏板抖动、方向盘震颤的问题，影响驾驶质感与制动安全性。

　　在实际装车场景中，这类转子除了常规道路车辆使用，也可适配部分场地作业车辆、低速工程设备的盘式制动机构，只要安装接口尺寸、制动力矩需求匹配即可通用。设计建模过程中，需要重点关注花键齿的建模精度，齿形的渐开线轮廓、齿距公差都要符合传动配合要求，周向开槽的位置要做圆角过渡处理，减少应力集中点，转子的内外圆同轴度、两端面的平行度都要在建模阶段就设定好公差基准，为后续的加工工艺、尺寸检测提供明确的参照。不同于实心一体式制动盘，这款带周向开槽的转子在散热表现、磨屑排出能力上更具优势，适合需要频繁制动的城市工况使用，能够在频繁启停的行车环境下保持稳定的制动性能，延长制动片与转子本身的使用寿命，减少维保更换的频次。
