钢制滚轮支撑固定支座结构设计

　　在各类输送线、物料搬运设备、导向机构的机械结构中，滚轮支座是承担滚轮承载、定位、转动支撑的核心受力构件，这类零件的设计合理性直接影响整套滚轮副的运行稳定性、负载能力与服役寿命，本次呈现的钢制滚轮支架，就是针对中等负载滚轮安装场景设计的一体式支撑构件。

　　从实际应用场景来看，这类支架常部署在皮带输送机侧边作为托辊支撑、自动化生产线的工件导向滚轮座、仓储设备的滑动导向支座、小型起重设备的滚轮限位座，也可用于工装夹具的滚动导向单元，适配需要滚轮实现滚动摩擦降低运动阻力的各类机械结构，相比分体式拼接的支座结构，一体式铸钢（或焊接后加工）的结构能避免拼接缝隙带来的应力集中问题，在频繁受载、存在小幅冲击的工况下可靠性更突出。

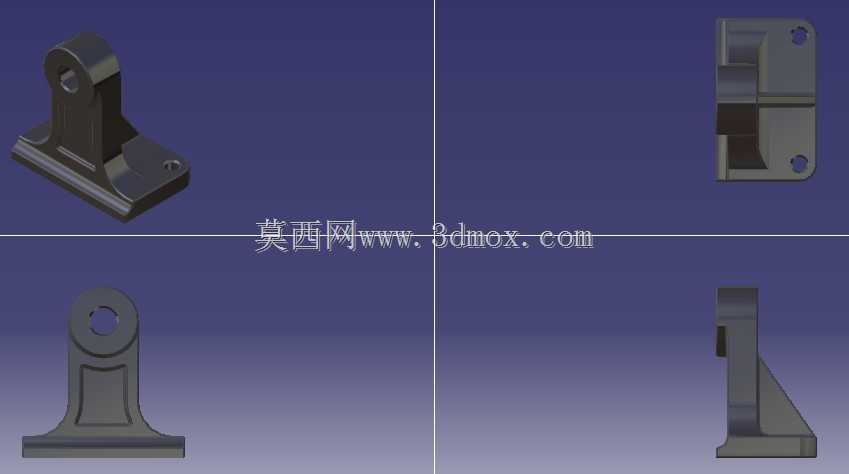

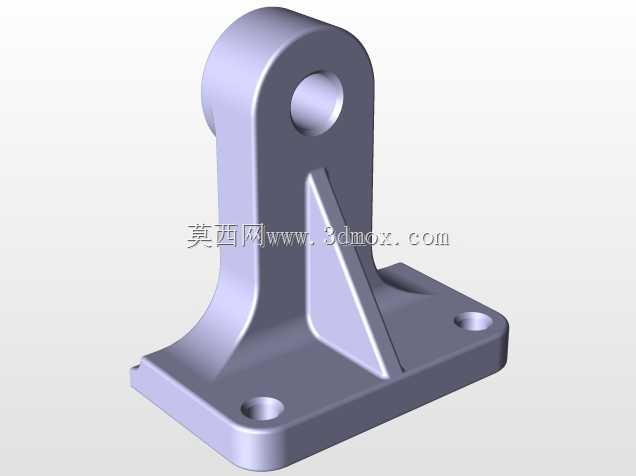

　　从结构功能特性来看，该支架分为三个核心功能区域：底部安装法兰区、中部支撑筋板区、顶部滚轮铰接区。底部法兰采用带两个安装沉孔的平板结构，安装面经过铣削加工保证平面度，沉孔设计可以让内六角安装螺栓的头部完全沉入孔内，不会突出安装面造成干涉，两个安装孔的孔距经过公差匹配，适配常见的型材安装面或设备基板的孔位标准，安装时只需将支架底面与安装基面贴合，穿入螺栓拧紧即可完成固定，不需要额外的定位调整垫块，降低现场安装的调试工作量。中部采用三角形加强筋连接底部法兰与顶部立板，筋板的厚度与立板厚度保持一致，过渡位置采用大圆角过渡，避免直角位置的应力集中，当顶部滚轮承受径向载荷时，筋板可以将立板受到的弯矩有效传递到底部整个法兰面，避免立板根部受弯矩过大出现断裂或塑性变形，经过受力校核，在额定静负载下，筋板与立板连接处的最大应力远低于钢材的屈服强度，安全系数满足通用机械设计的规范要求。顶部的铰接座采用带同轴通孔的耳座结构，孔内可安装铜套或滚动轴承，滚轮的转轴穿入该孔后完成轴向定位，孔的内径公差按照H7级精度设计，与标准轴承外圈或转轴的配合精度满足转动副的要求，耳座的两个侧面平行度经过加工保证，避免滚轮安装后出现偏斜，导致滚轮运行时出现端面摩擦、异常磨损的问题。

　　从设计思路层面，该支架没有采用多余的装饰性结构，所有几何特征都服务于受力与安装需求：顶部铰接座的外圆做了圆弧过渡，既减少了零件的整体重量，也避免尖锐棱角在安装维护时造成磕碰损伤；底部法兰的边缘做了小倒角处理，去除加工后的飞边毛刺；筋板的位置设置在立板受载的正方向，最大化加强筋的抗弯承载效率，没有多余的结构冗余，在保证结构强度的前提下尽可能控制零件重量，降低材料成本与安装时的搬运难度。

　　关于安装边界与尺寸适配，该支架的底部安装面轮廓尺寸适配100-150mm宽度的安装基面，两个安装孔的中心距按照通用安装规范设定，可适配M10-M12规格的安装螺栓；顶部铰接孔的轴线到底部安装面的高度尺寸，匹配直径50-80mm范围的滚轮安装，保证滚轮安装后，滚轮最低点与安装基面之间留有足够的间隙，不会出现滚轮与安装基面摩擦的情况；支架整体的宽度尺寸控制在合理范围，不会占用过多的设备安装空间，在排布多个滚轮支座时，相邻支座之间不会出现结构干涉，可根据输送线或导向机构的长度需求灵活排布支座间距。

　　在实际选型应用时，需要注意该支架为钢制构件，适合在常温、无强腐蚀的工况下使用，如果应用在潮湿或有腐蚀介质的场景，可在支架表面做镀锌、喷塑等防腐处理；安装时要保证底部安装基面的平面度，避免强行拧紧螺栓造成支架本体变形，导致顶部铰接孔的同轴度被破坏，影响滚轮的正常转动；铰接孔内配合的转轴或轴承要定期加注润滑脂，降低转动副的磨损，延长整套滚轮组件的使用寿命。这类一体式滚轮支架相比焊接拼接的支架，零件一致性更好，批量采购时不需要逐个做焊接后的整形加工，装配效率更高，适合在标准化的输送设备、自动化生产线中批量应用。
