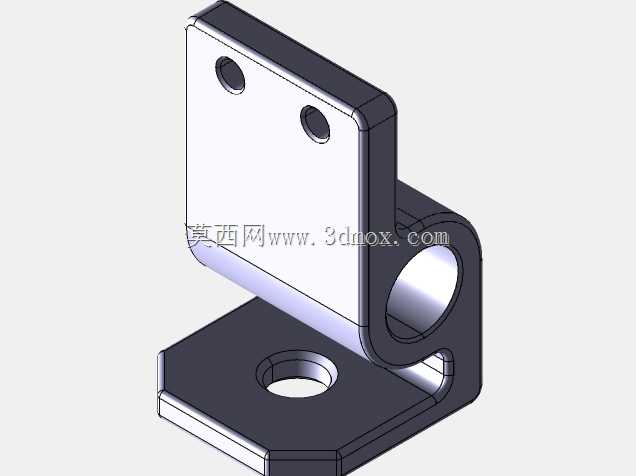

钢制L型带孔杆类支撑固定支架结构

　　在各类工业传动、工装夹具、自动化输送线的杆系连接场景中，这类L型支撑固定支架是承担杆件定位、载荷传递的核心基础构件，日常多配套圆截面杆件、铰接销轴使用，常见于生产线的导向杆固定、工装夹具的摆臂支撑、小型设备的操作杆铰接点位，能在设备运行过程中抵消杆件传递的径向载荷与小幅扭转力矩，避免杆系连接位置出现偏移、松脱问题。从结构设计逻辑来看，该支架采用一体化折弯式L型构型，竖直立板与水平底板通过圆弧过渡衔接，替代了传统拼接式支架的焊接工序，从根源上消除了焊接变形、焊缝应力集中带来的强度隐患，过渡区域的圆弧曲率经过反复校核，既不会因为曲率过小造成应力集中点，也不会因为曲率过大占用过多安装空间。竖直立板上开设的大直径通孔为铰接配合孔，

　　孔壁的加工精度直接决定了配套杆件的转动顺畅度，设计时孔位与立板边缘预留了足够的壁厚，保证杆件受侧向冲击时孔位不会出现开裂变形；立板顶部做了斜切倒角处理，一方面是为了避让设备上相邻的其他构件，避免安装时出现干涉，另一方面也能去除加工后的锐边，防止装配过程中划伤操作人员。水平底板上开设的两个沉头安装孔，采用对称排布方式，孔位间距严格匹配常用工业铝型材、设备安装面板的孔距标准，安装时可直接采用内六角螺栓穿过沉孔完成固定，沉孔深度经过精准计算，能保证螺栓头部完全没入底板平面，不会出现螺栓头凸起影响支架贴合精度的问题，同时双孔对称排布的方式能让底板的压紧力均匀分布，避免长期受载后支架出现单侧翘起的偏移问题。从安装边界维度考量，

　　该支架的水平底板底面为全平面精加工面，安装时需要与安装基准面完全贴合，平面度公差控制在0.05mm以内，保证支架安装后不会出现倾斜，进而影响铰接杆件的同轴度；竖直立板的铰接孔轴线与底板安装面的平行度公差同样有严格要求，避免杆件安装后出现卡滞、转动阻力过大的问题。在实际选型应用时，需要重点核对铰接孔的直径与配套杆件的轴径匹配度，同时确认底板安装孔的孔距是否适配现场的安装点位，若应用在有振动的设备场景中，还可在底板与安装面之间加装薄型防滑垫片，进一步提升连接的可靠性。材质选用钢材作为基材，整体经过表面发黑处理，具备基础的防锈能力，能适应多数车间的常规作业环境，不需要额外做表面防护处理就能满足长期使用需求。不同于市面上常见的拼接式支架，

　　该一体化结构的支架在承受周期性往复载荷时，整体刚性表现更优，不会出现焊缝开裂、连接位松旷的问题，在中低速、中等载荷的杆系连接场景中，能长期保持稳定的支撑精度，减少设备日常维护的频次。设计过程中还特意在铰接孔下方增设了局部加强的凸起结构，这个结构不需要额外增加太多零件重量，就能大幅提升孔位周边的结构强度，当杆件承受较大径向载荷时，力能顺着加强结构均匀传递到底板与立板的衔接位置，不会在孔位周边出现应力集中导致的变形。
