铝制有机玻璃组合式胶囊承载托盘结构

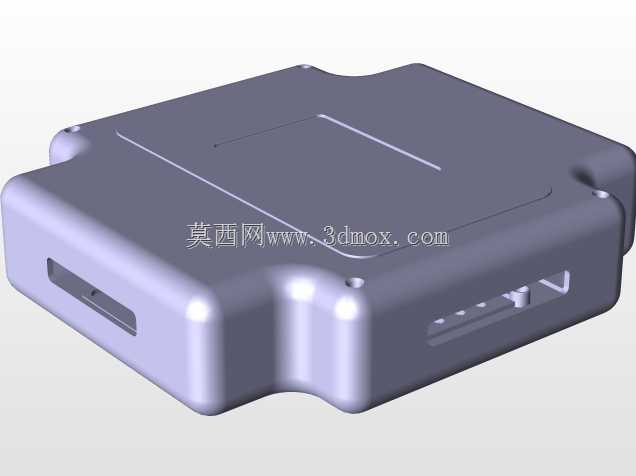

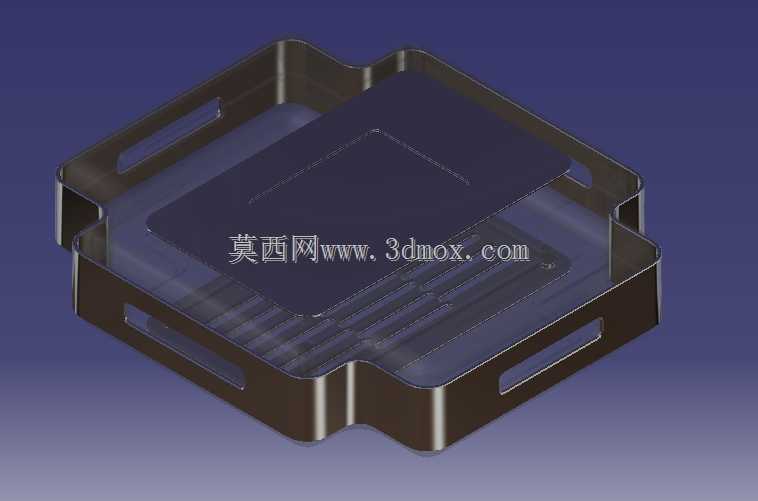

　　这款承载结构主要面向医药生产、精密电子元器件周转场景设计，核心作用是在工序流转、临时存储、视觉检测工位上为胶囊类小型规整工件提供定位承托，避免工件在转运过程中出现磕碰、散落、错位的问题，适配自动化产线的上料抓取工位，能够配合机械手完成逐粒取放作业，减少人工理料的重复工作量。整体结构采用分体组合设计，下部为折弯成型的铝制外框，上部嵌装透明有机玻璃盖板，两种材料的搭配充分考虑了工况使用需求：铝材质的框架具备足够的结构强度，边缘做了圆弧过渡处理，没有尖锐的冲压毛刺，日常搬运接触时不会划伤操作人员，也不会在与产线导轨、工位台面接触时产生刮擦掉屑的问题，符合洁净生产区域的使用要求；有机玻璃盖板的透光率能够满足视觉检测工位的打光需求，

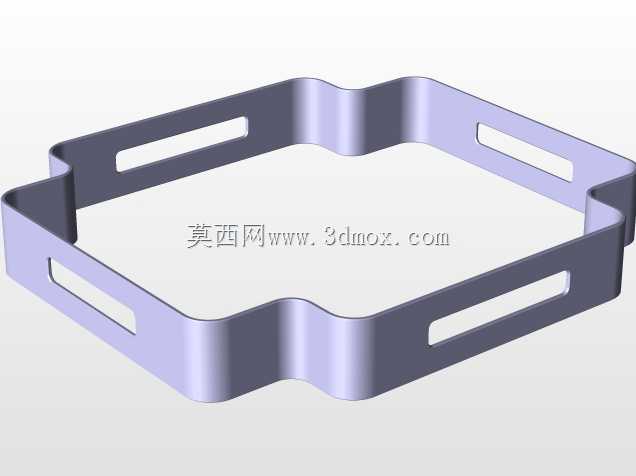

　　相机从上方拍摄时不会因为盖板反光影响胶囊外观缺陷的识别精度，同时盖板本身具备一定的抗刮性能，日常使用中轻微的摩擦不会留下明显划痕，延长部件的更换周期。框架四周对称开设了长条形镂空把手，把手的开孔尺寸经过人体工学与机械取放双重验证，人工搬运时四指可以自然伸入开孔，握持时受力均匀，即使佩戴洁净手套也不会出现滑脱的情况；同时镂空结构也能够配合产线上的定位销完成快速对位，将托盘放置到工位上时，定位销可以穿过镂空区域完成粗定位，不需要反复调整位置就能让托盘内的胶囊处于相机拍摄、机械手抓取的有效行程范围内。框架的边角做了内凹切角处理，一方面是减少托盘堆叠时的接触面积，避免铝框表面的阳极氧化层因为反复摩擦出现脱落，另一方面切角结构能够适配周转箱内的定位卡槽，多个托盘同时放置在周转箱内时不会因为运输过程中的晃动出现相互位移，避免内部承托的胶囊出现混料、洒落的问题。有机玻璃盖板与铝框的连接采用嵌入式装配结构，不需要额外使用螺丝固定，盖板嵌入铝框的预留槽位后，依靠槽位周边的折弯压边完成固定，日常清洁时可以直接将盖板取出，擦拭铝框内部残留的药粉、灰尘，不会存在清洁死角，也避免了螺丝松动掉落混入物料中的质量风险。从安装边界来看，整体外廓尺寸适配主流的医药产线标准工位间距，放置在宽度400mm的输送皮带上时，两侧预留的间隙足够应对皮带运行过程中的小幅跑偏，不会出现卡滞；托盘的整体高度控制在50mm以内，

　　堆叠存放时10层托盘的总高度不会超过周转箱的内部限高，能够充分利用周转箱的存储容积，减少单次转运的搬运次数。铝框的壁厚选择1.2mm的冷轧铝板折弯成型，在保证整体承重能力的前提下尽可能降低自重，单盘满装胶囊后的总重量控制在人工搬运的合理负重范围内，不会造成操作人员的腰部劳损；框架底部做了1.5mm高的凸起支脚，托盘放置在台面上时，底部与台面之间留有均匀间隙，一方面避免台面的积液、污渍直接接触托盘底部造成污染，另一方面也方便AGV设备的货叉伸入底部完成整盘转运，不需要额外预留托盘放置空间。在结构细节处理上，铝框的所有折弯内角都做了R2的圆角过渡，避免应力集中导致框架在长期使用后出现开裂，尤其是把手开孔的周边，额外做了翻边强化处理，

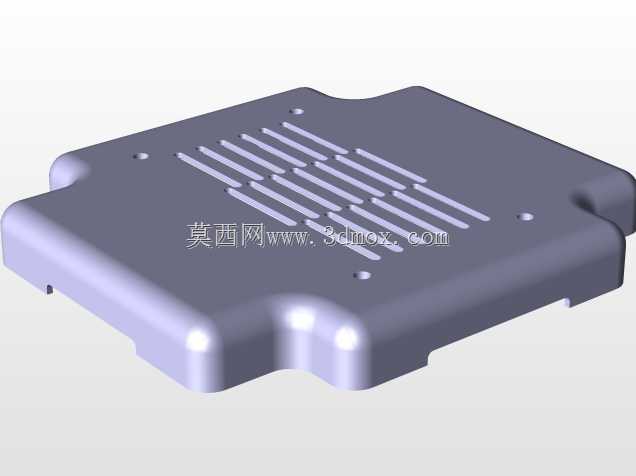

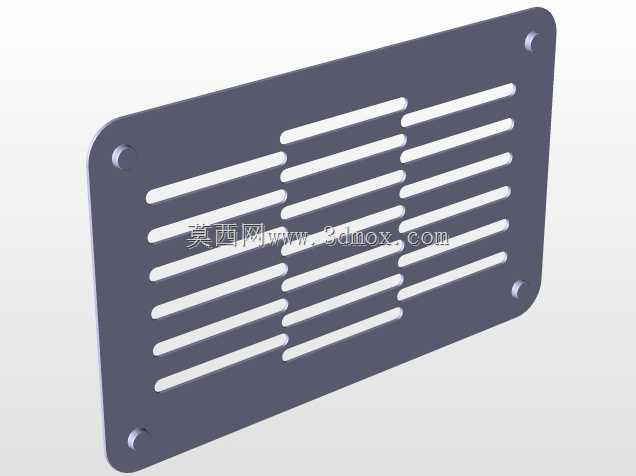

　　频繁握持搬运时不会因为应力集中出现开孔边缘变形的问题；有机玻璃盖板的承托面做了微阵列式的浅槽定位结构，每个浅槽的尺寸与胶囊的外径匹配，胶囊放置在槽内后不会因为托盘倾斜出现滚动，浅槽的深度控制在胶囊直径的三分之一，既能够保证定位效果，也不会因为槽深过深导致机械手取料时吸嘴无法贴合胶囊表面，影响取料成功率。这款结构在设计时没有采用一体化注塑的方案，主要是考虑到小批量多批次的生产需求，铝框折弯加工的开模成本低，调整尺寸时只需要修改折弯程序就能快速适配不同规格的胶囊承托需求，不需要重新开制注塑模具，能够缩短非标定制的交付周期；同时铝和有机玻璃都属于可回收材料，部件达到使用寿命后可以分类回收处理，符合洁净生产区域的环保要求，不会产生难以降解的工业废弃物。
