电吉他单线圈拾音器外罩结构设计

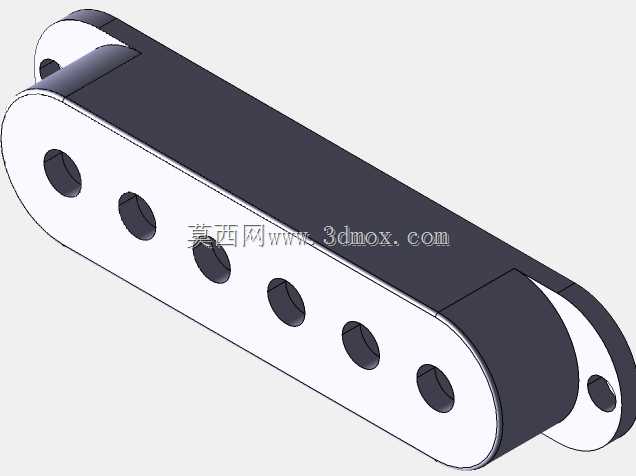

　　在电声乐器尤其是电吉他的装配体系里，单线圈拾音器的外罩是很容易被忽略但直接影响装配适配度与使用稳定性的零件，很多新手建模时容易只做外观曲面，忽略实际安装的边界约束，最后打样出来要么装不进琴身开槽，要么磁柱对位偏差导致拾音灵敏度不均。这个拾音器外罩的设计首先要匹配标准单线圈拾音器的磁柱排布，从结构上看，罩体正面预留的六个等距通孔，完全对应常规单线圈拾音器的六颗磁柱位置，孔径公差控制在0.2mm以内，既不会因为孔位过小卡住磁柱导致罩体无法压合到位，也不会因为孔位过大出现罩体偏移、漏出内部线圈骨架的问题。罩体整体采用长条形圆角结构，两端的圆弧过渡半径和标准单线圈拾音器的骨架端弧完全匹配，压合后不会出现边缘翘边的情况，两端预留的安装挂耳上的通孔，是用来配合拾音器高度调节螺丝的，孔位的中心距严格遵循行业通用的52mm安装尺寸，能适配绝大多数ST型电吉他的琴身拾音器开槽，不需要额外对琴身进行扩孔或者打磨修改。

　　从实际使用场景来说，这个外罩的核心作用首先是保护内部的线圈与磁柱组件，避免演奏过程中手上的汗液、灰尘顺着琴身缝隙进入拾音器内部，造成线圈氧化短路或者磁柱锈蚀，同时外罩的表面处理可以做哑光黑或者镀铬，和不同配色的琴身护板搭配，兼顾外观一致性。设计的时候特意把罩体的侧壁厚度控制在1.2mm，这个厚度既能保证罩体有足够的结构强度，安装压合的时候不会出现侧壁变形开裂的问题，也不会因为壁厚过大占用拾音器槽的内部空间，导致拾音器整体高度调节范围被压缩——要知道拾音器和琴弦的距离直接影响输出功率与音色动态，高度调节余量不足的话，很难调出适合不同演奏风格的音色。罩体的内槽尺寸是严格匹配常规单线圈拾音器的骨架外形的，内槽深度刚好覆盖线圈缠绕区域，压合后罩体底部和拾音器底板齐平，不会出现凸起导致安装时和琴身槽底干涉，也不会因为深度不够无法完全罩住线圈，起不到防护作用。

　　很多人做这类零件建模的时候容易忽略安装边界的细节，比如两端挂耳的厚度，如果做的太厚，会导致高度调节螺丝的弹簧压缩量不够，拾音器调低的时候弹簧松脱，做的太薄又容易在拧调节螺丝的时候出现挂耳断裂的问题，这个设计里挂耳厚度和主体侧壁保持一致，同时在挂耳和主体连接的位置做了微小的圆角过渡，消除应力集中点，哪怕长期反复调节拾音器高度，也不会出现连接位置开裂的情况。正面的磁柱通孔做了微小的倒角处理，一方面是安装的时候更容易对准磁柱，不需要反复调整位置就能顺利把罩体压下去，另一方面倒角可以避免孔位边缘的锐边刮伤磁柱表面的镀层，长期使用也不会出现磁柱生锈的问题。罩体的顶面做了微弧处理，不是完全的平面，这个细节是为了匹配琴弦的振动弧度，六根琴弦的振幅从一弦到六弦是逐渐变大的，微弧顶面可以让罩体和每根琴弦的距离保持相对均匀，避免出现某根琴弦因为距离罩体过近，演奏大力拨弦的时候碰到罩体产生杂音的问题。

　　从装配流程的角度来说，这个外罩的设计完全适配现有的拾音器装配工艺，不需要额外开模定制特殊的安装配件，工人装配的时候只需要把外罩对准磁柱压合到拾音器骨架上，再把两端的调节螺丝穿过挂耳孔，套上弹簧拧进琴身的预埋螺母里就可以完成安装，整个过程不需要额外的粘接或者紧固件，后期维护更换拾音器的时候也可以直接把外罩拆下来重复使用，不会出现拆卸时罩体碎裂的问题。对于三维建模从业者来说，做这类乐器配件的时候不能只盯着外观曲面做，要把实际装配的所有边界条件都考虑进去，从磁柱对位、安装孔位中心距、壁厚控制、应力集中处理到和周边零件的间隙配合，每一个尺寸偏差都会导致最终的零件无法正常使用，这个模型的所有尺寸都是遵循行业通用的装配规范来做的，可以直接用来做3D打印打样或者开模生产的参考，不需要再做额外的尺寸修正。
