带顶部空冷器的铲斗链条驱动装置

　　在散料输送、矿山采掘、港口装卸这类重载连续作业场景里，铲斗取料单元的动力输出端，往往需要兼顾大扭矩输出、长时间连续运行可靠性以及紧凑安装空间的多重要求，这款带顶部制栓式空气冷却器的链条驱动电机，就是针对这类工况做的定向结构设计。从实际应用场景来看，这类驱动单元大多配套在斗式提升机、链斗取料机、重型刮板输送设备的主动轮端，直接通过链轮输出扭矩带动料斗链条循环运转，不需要额外增设中间减速与动力转接结构，能大幅缩减整套驱动单元的安装占地空间。

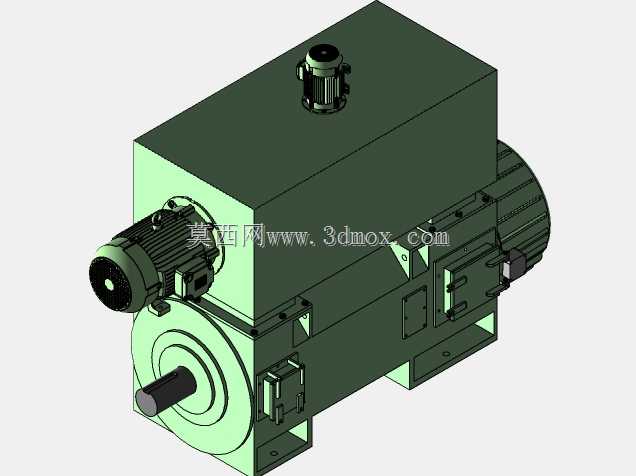

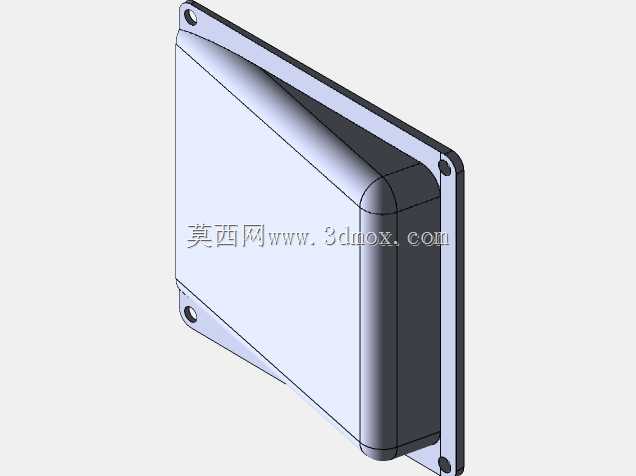

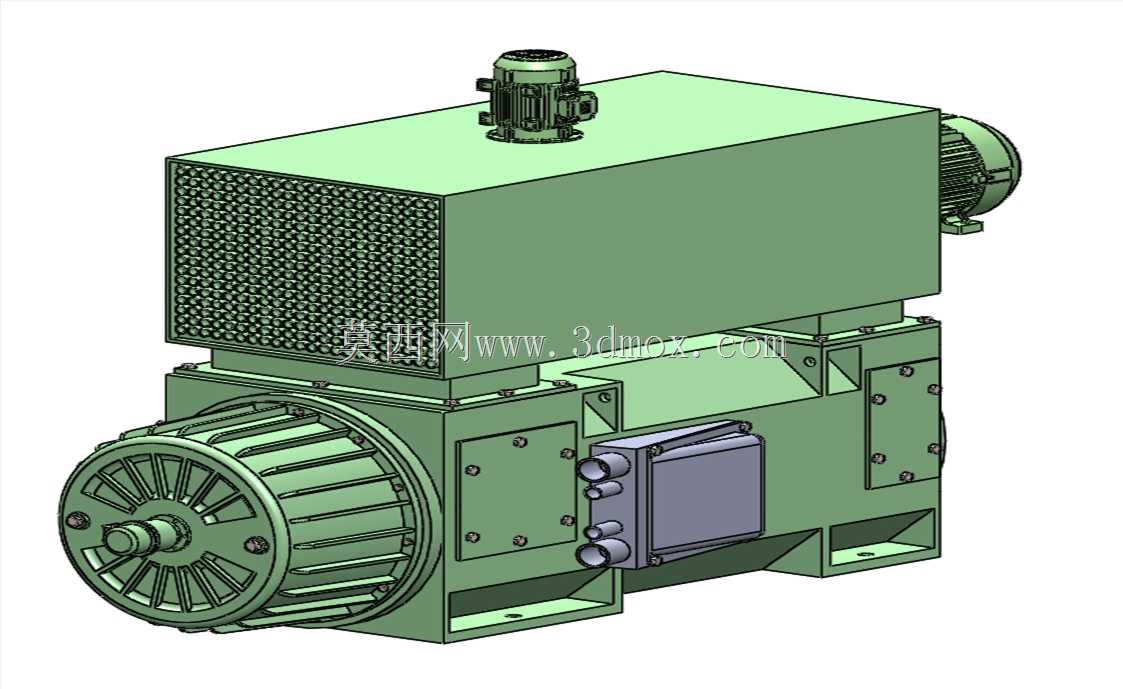

　　从功能特性上看，顶部集成的空气冷却器是这套动力单元的核心设计点，区别于普通自带散热风叶的电机，它的冷却器通过顶部制栓结构与电机主机身刚性锁固，冷却风道直接覆盖电机定子外壳的散热筋区域，在设备连续满负载运行时，能独立带走绕组产生的热量，哪怕是在夏季露天高温、粉尘浓度较高的作业环境里，也能把电机温升控制在绝缘等级允许的范围内，避免因过热触发过载保护停机。机身侧部预留的接线盒采用下沉式安装设计，接线端口带有密封压盖结构，能阻挡作业现场的粉尘、飞溅水汽进入接线腔，适配多尘、潮湿的户外作业工况。输出端的轴伸采用大直径渐开线花键结构，和传动链轮配合时能传递更大的扭矩，避免平键连接在重载冲击下出现键槽崩裂、轴头磨损的问题。

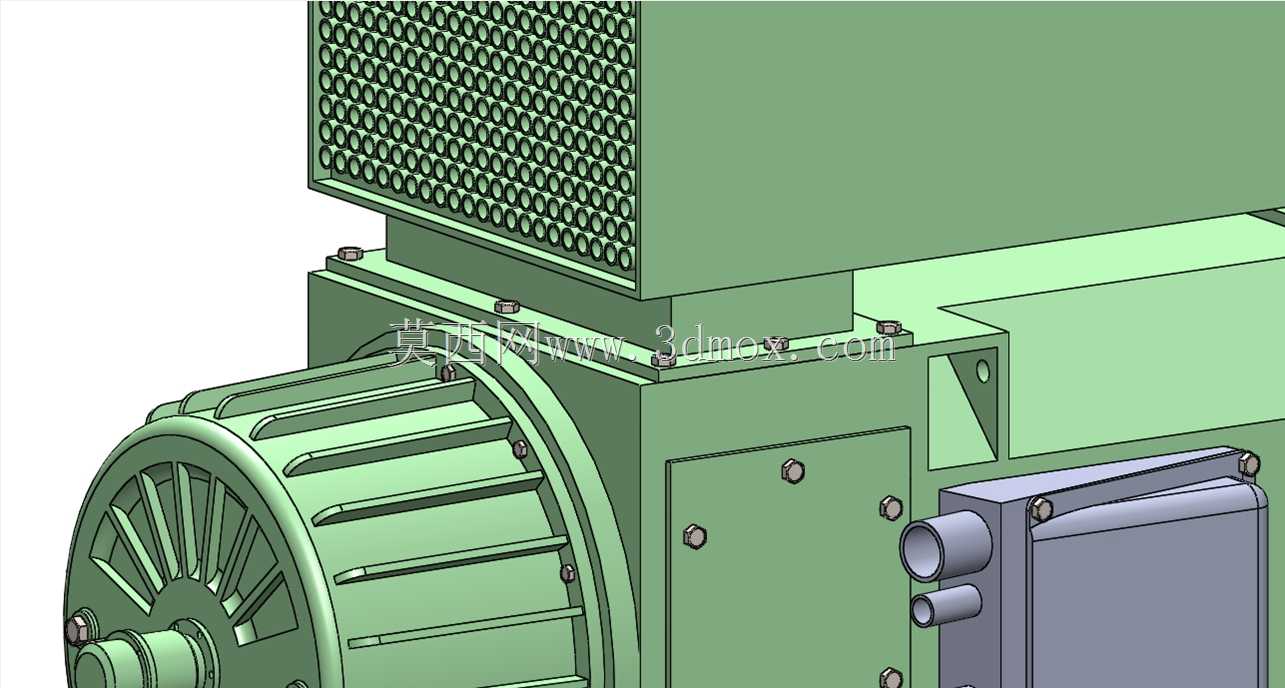

　　设计思路上，整套结构采用模块化集成思路，没有把冷却单元、动力单元、安装基座做成分离式部件，而是将安装脚座直接和电机下壳体铸造成一体，脚座上的长条形安装孔可以适配不同中心距的链轮安装要求，现场安装时不需要额外加工过渡安装板，直接通过螺栓把整套单元固定在设备机架的驱动端支座上即可。机身侧部的端盖采用内六角螺栓沉头安装，螺栓头部完全沉入端盖平面内，不会和周边的链条护罩、机架结构产生运动干涉。顶部冷却器的制栓连接结构，也兼顾了后期维护的便利性，需要清理冷却器散热片积尘时，只需要松开制栓的锁固螺栓就能整体取下冷却单元，不需要拆解电机主机身，能大幅缩短现场维护的停机时间。

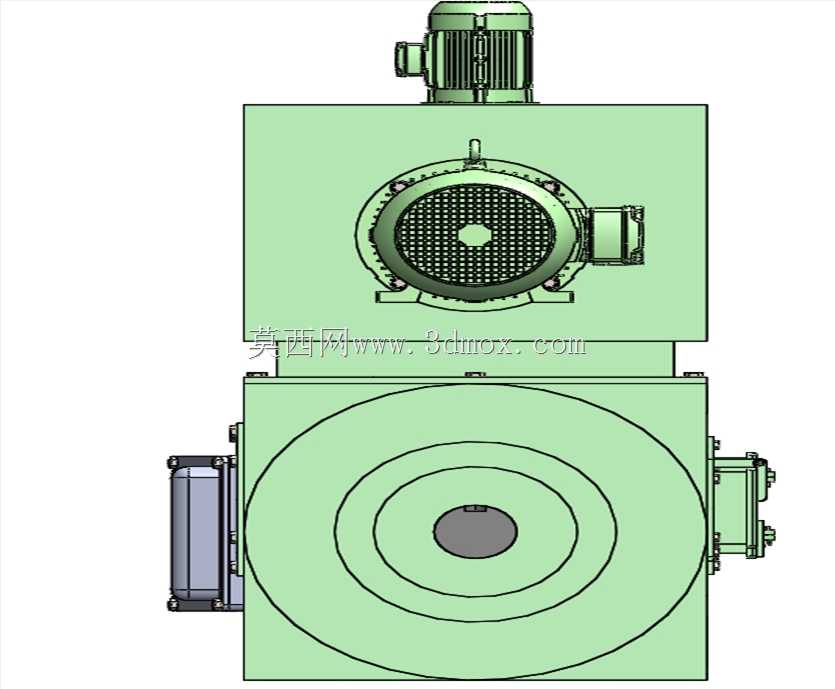

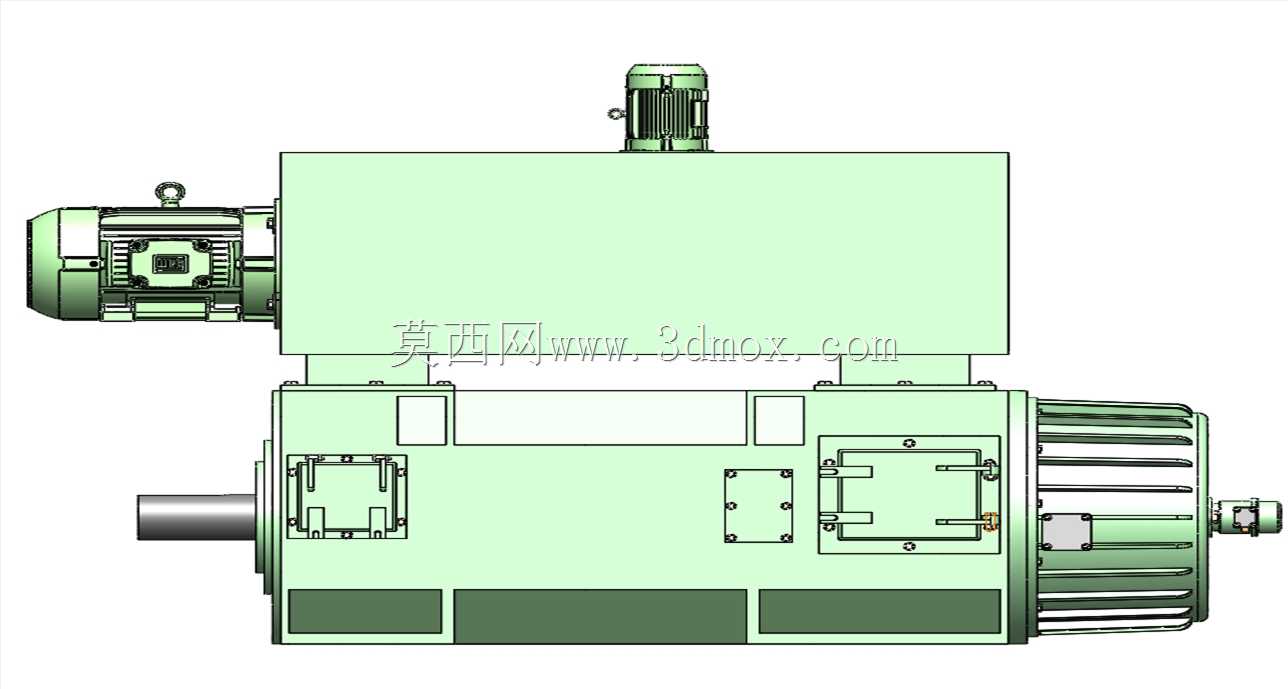

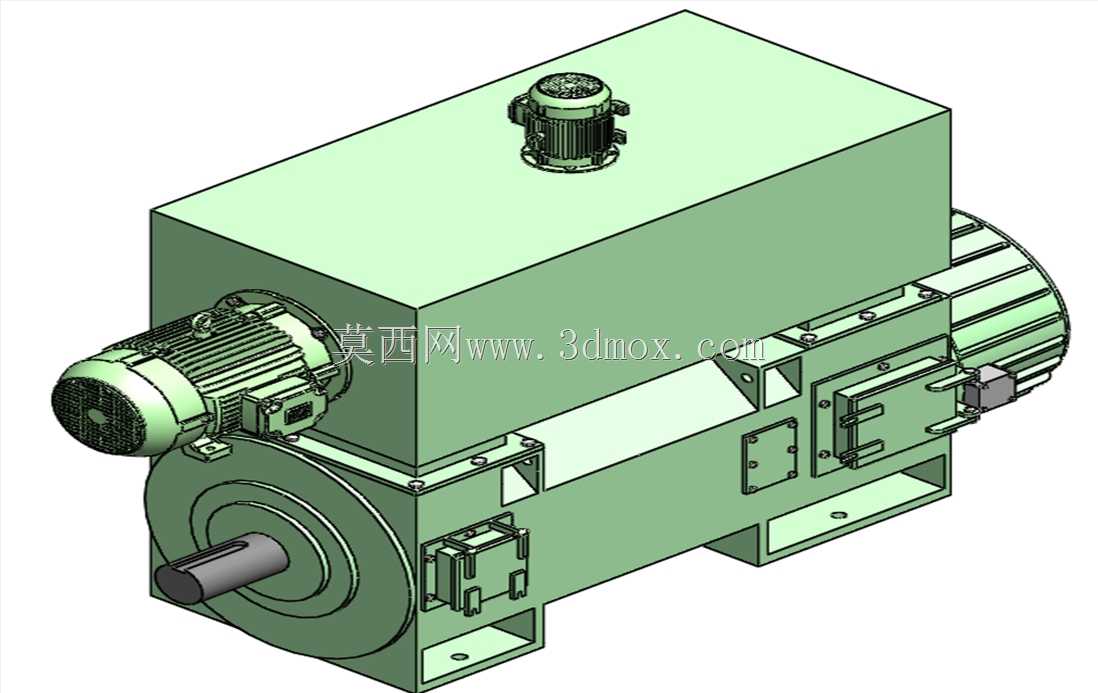

　　从安装边界尺寸来看，整套驱动单元的主体轮廓为方正箱体结构，输出轴中心到安装脚座底面的高度为固定基准尺寸，现场选型时只需要匹配链轮中心高即可完成对接；机身总长度覆盖输出轴伸、主机身、尾部辅助散热端三个部分，安装时需要在尾部预留不小于轴伸长度1/4的散热空间，避免尾部散热口被遮挡影响空气流通；顶部冷却器的凸起高度是整机的最高点，设计上部护罩时需要预留足够的安全间隙，防止护罩和冷却器产生共振摩擦。机身两侧的吊环孔位置经过重心匹配，现场吊装时可以直接通过吊环起吊整套单元，不需要额外调整吊点位置就能保持机身水平，方便对位安装。

　　在实际选型适配时，这类驱动单元的输出转速匹配链条的额定运行线速度，不需要额外配置减速机构，输出扭矩直接覆盖铲斗满载取料、启动瞬间的冲击载荷，传动链条的张紧结构可以直接配套安装在驱动端支座上，和电机输出轴的链轮形成完整的传动回路。机身表面的散热筋采用交错排布结构，除了顶部强制空冷的风道之外，自然对流的散热通道也保持通畅，在低负载间歇运行时，即使顶部冷却器不启动，也能依靠自然散热满足运行要求，兼顾了不同作业强度下的能耗控制。
