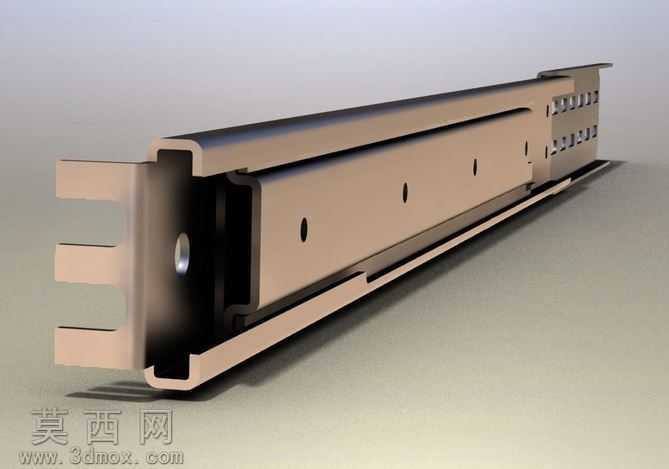

370毫米不锈钢伸缩导轨三维设计作品

本作品为370毫米行程的不锈钢伸缩导轨三维模型，建模阶段采用自底向上的装配设计思路，首先拆分导轨的内轨、中轨、外轨、限位挡片、安装卡爪等独立零部件，针对每个零件的截面特征使用拉伸、切除命令构建基础实体，对导轨边缘的圆角过渡、安装孔位的沉头结构、滑动接触面的减磨凹槽等细节特征逐一细化，保证各零件的尺寸公差符合伸缩配合的间隙要求。装配过程中通过添加同轴、重合、距离等配合约束，还原导轨的多级伸缩运动逻辑，设置合理的行程限位参数，模拟导轨完全拉出与完全收回的两种极限状态，确保运动过程无干涉卡顿。材质渲染阶段，为导轨主体赋予拉丝不锈钢材质，调整金属粗糙度、反射率参数还原不锈钢的哑光金属质感，对滑动接触面的塑胶阻尼部件赋予深色耐磨塑胶材质，区分不同部件的材质表现，通过三点布光搭建渲染场景，添加柔和的环境反射效果，突出导轨的金属轮廓与结构层次。结构设计上，该导轨采用三节式伸缩结构，外轨端部设计有弯折式安装卡爪，可快速卡入对应安装位无需额外焊接固定，轨身均匀排布定位安装孔，适配多种安装场景，轨体内部预留滚珠安装槽位，可配套钢珠实现顺滑的抽拉动作，端部设置有限位卡扣防止内轨脱出，整体结构紧凑承重性能优异，适用于工业机柜、抽拉设备、特种柜体等需要直线伸缩导向的场景，建模过程中严格遵循实际五金导轨的生产工艺要求，所有折弯角度、板材厚度参数均参考行业通用标准，确保模型可直接用于后续的工程出图、结构验证与产品打样。
