电池组焊接工序用焊头结构设计

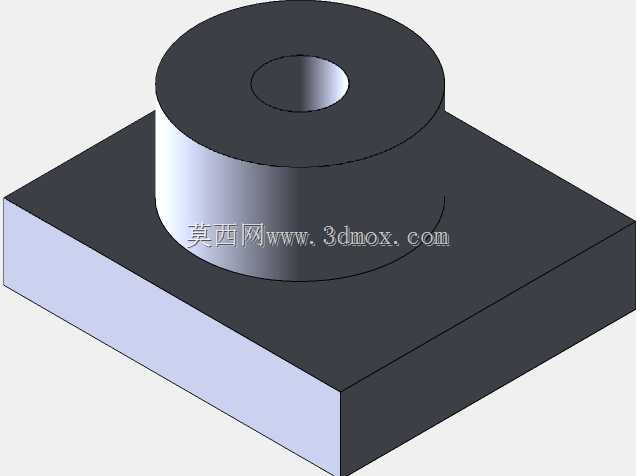

　　在动力电池、消费类小电池的批量组装产线上，极耳与连接片的焊接质量直接决定整组电池的导通性能与循环寿命，焊头作为焊接设备直接接触工件的末端执行部件，其结构合理性、安装适配性是影响焊接良率的核心要素之一。这款焊头采用带中心通孔的阶梯轴加方形安装基座的组合结构，设计阶段充分考量了现场装夹、对位精度、散热效率以及磨损后快速更换的实际需求，没有多余的冗余结构，完全贴合产线高频次焊接的使用场景。

　　从实际使用场景来看，这类焊头主要适配台式精密电阻焊机、自动电池点焊机的末端安装位，既可以用于18650、21700等圆柱电池组的镍片连接焊接，也可用于软包电池极耳的叠焊工序，焊接时电流通过焊头工作端面集中传导至焊接点位，中心通孔可适配定位销穿入，在焊接带定位孔的连接片时，能直接实现工件与焊头的精准对位，避免人工对位产生的偏焊、虚焊问题，这一细节设计在多并电池串的批量焊接中能大幅降低对位辅助时间，提升单工位的作业效率。

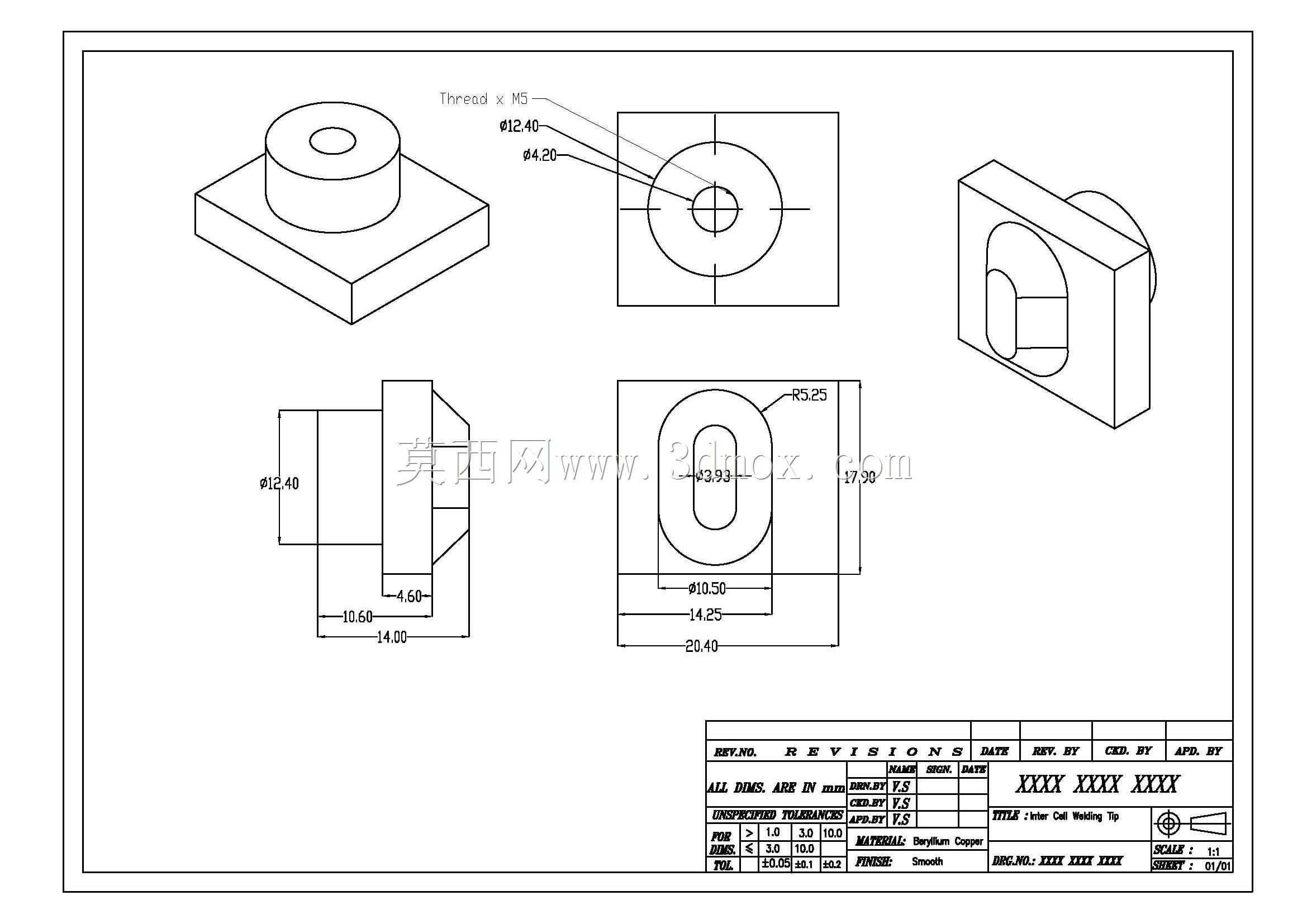

　　结构设计上，上部的圆柱形工作段直径经过反复校核，既保证了焊接端面有足够的接触面积传导焊接压力与电流，避免电流密度过大造成工件烧穿，又不会因为端面过宽压接到周边非焊接区域造成绝缘层破损；工作段的高度预留了足够的修磨余量，当焊头端面因为长期放电产生氧化层、凹坑时，现场操作人员可以直接用金相砂纸修磨端面，不需要整体更换焊头，能有效降低工装耗材的使用成本。下部的方形安装基座是整个部件的安装基准，方形结构相较于圆形安装座，能直接卡在焊枪夹头的定位槽内，完全杜绝焊接过程中焊头跟转、偏移的问题，基座的厚度经过强度校核，在承受常规焊接压力（通常单点位焊接压力在20N-80N区间）时不会产生形变，保证焊接压力垂直传导至工件表面，避免因为基座翘曲造成的焊接压力不均、焊点强度不一致的问题。

　　安装边界方面，方形基座的边长尺寸匹配市面上主流精密点焊机的标准夹头安装槽尺寸，不需要额外加工转接件就可以直接装夹固定，上部工作段的中心通孔与基座底面垂直，形位公差控制在0.02mm以内，保证安装后焊头工作端面与工件表面完全平行，不会出现单边接触的情况。设计时还特意在工作段与基座的衔接位置做了微小的圆角过渡，避免应力集中造成的根部断裂问题——在过往的现场失效案例中，很多焊头的损坏都出现在轴肩位置，因为直角过渡的应力集中，在反复承受压力冲击时容易产生疲劳裂纹，圆角过渡的处理能大幅提升部件的抗疲劳寿命，适配产线三班倒的高频次作业节奏。

　　从功能特性来看，该焊头的结构兼顾了导电性与结构刚性，工作段的端面粗糙度控制在Ra0.8以内，既保证与工件接触时的导电性能，减少接触电阻造成的额外发热，又不会因为端面过于光滑在施压时出现打滑偏移。中心通孔除了定位功能外，还可以适配气吹管路，在焊接完成后即时吹走焊接产生的飞溅碎屑，避免碎屑附着在焊头端面上造成后续焊接的接触不良，这一拓展性设计让该焊头可以适配带吹气功能的自动焊接工作站，不需要额外改造焊头结构。在实际选型适配时，只需要确认焊枪夹头的安装槽尺寸与该焊头基座尺寸匹配，同时根据焊接的电池极片厚度调整焊接参数，就可以直接替换原有焊头投入使用，不需要做额外的结构改动，适配性较强。
