双柱式气动细轴类工件定位夹持工装

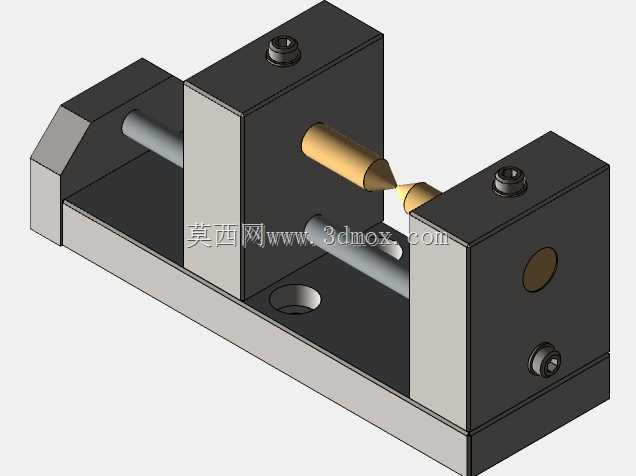

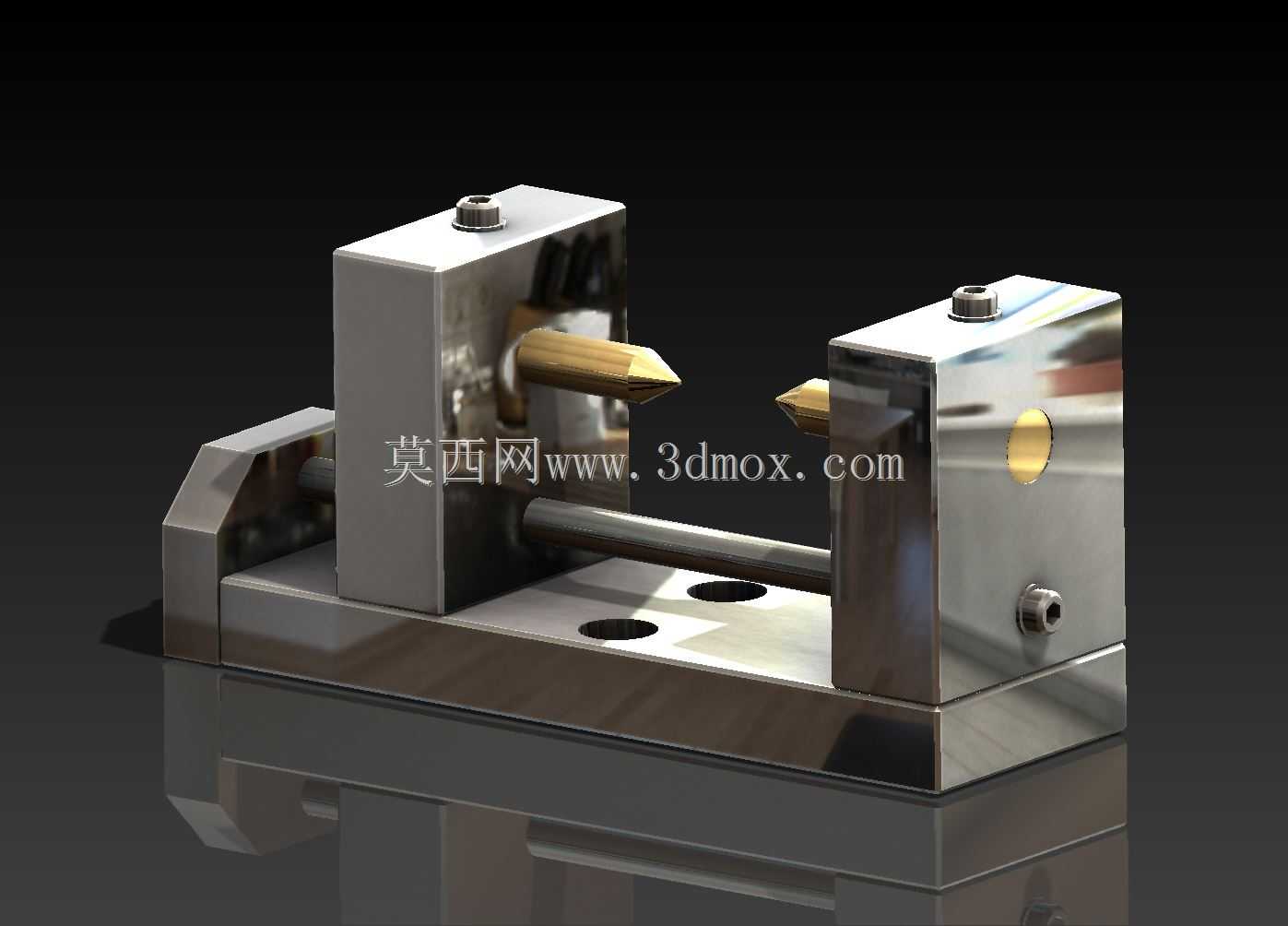

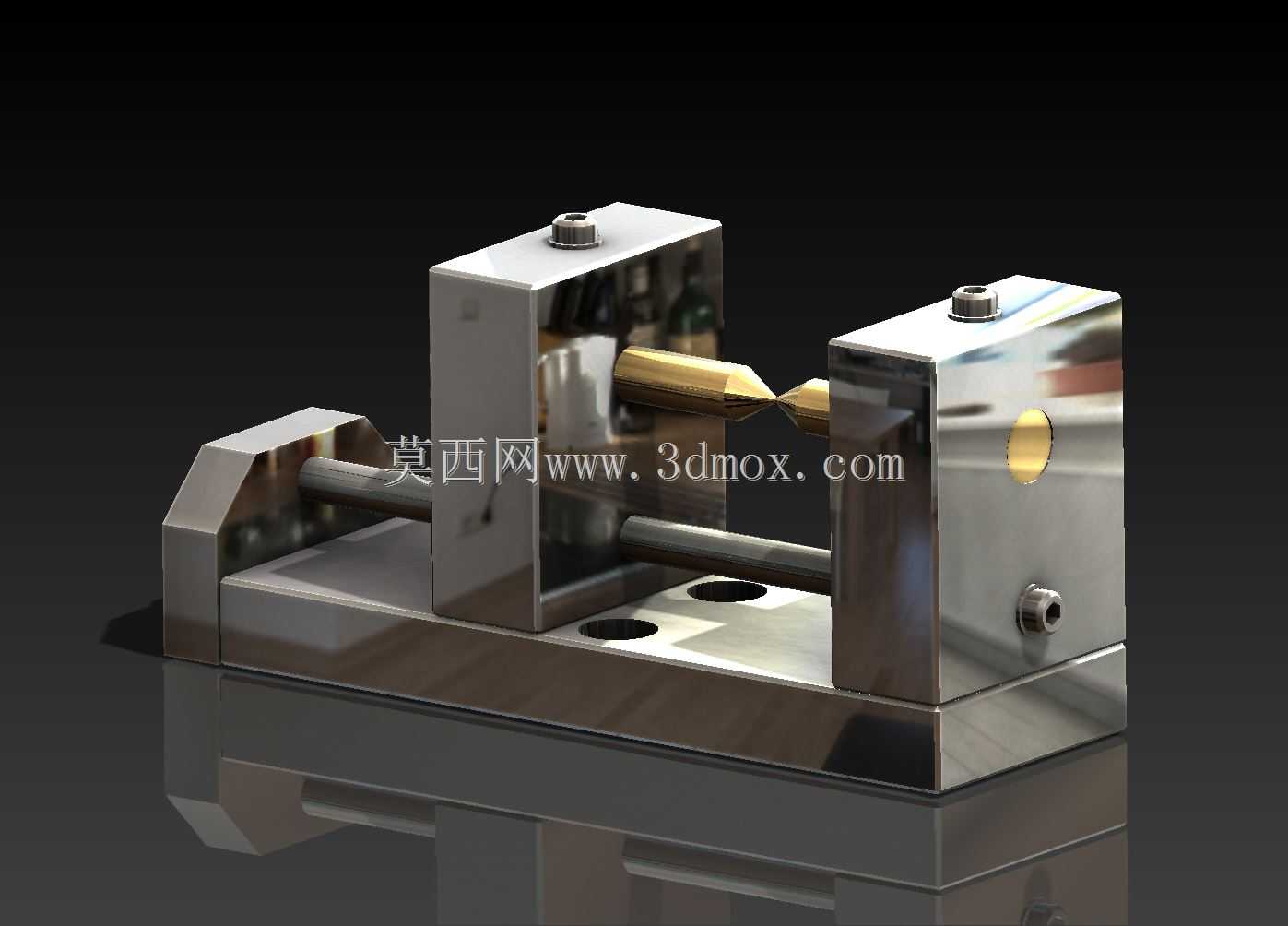

　　这套夹持工装主要面向小直径轴类、针类零件的精密装夹场景，常见于小型零件的激光打标、微细焊接、尺寸检测、表面涂覆等工序的工件固定环节，适配直径0.8mm到6mm区间的细长杆件装夹需求，能有效避免细长工件装夹时的弯曲变形、夹持偏心问题。工装整体采用卧式双立柱跨距布局，底座为整块铝合金铣削成型，底部预留标准沉头安装孔，可直接固定在光学平台、设备工作台面或者流水线载具上，安装边界尺寸控制在长120mm、宽60mm、高70mm范围内，不会占用过多工位空间，适配多数桌面级加工、检测设备的工位安装要求。底座上集成两根平行的光轴导向柱，作为两个夹持立柱的滑动导向基准，光轴与底座安装面的平行度公差控制在0.02mm以内，保证两侧夹持头的同轴度精度，

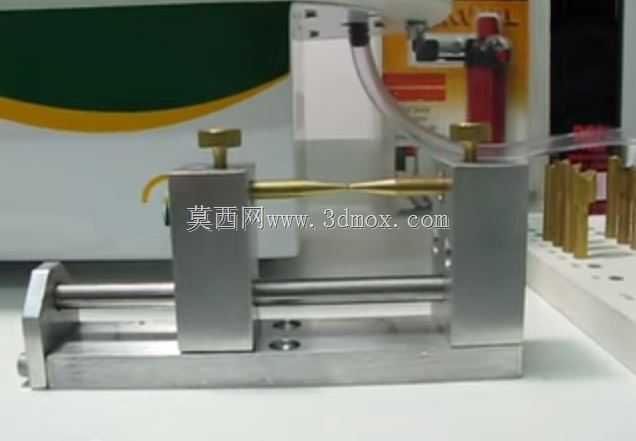

　　避免装夹后工件出现倾斜。两侧的夹持立柱采用分体式设计，上部的夹持头为黄铜材质，接触工件的尖端做了圆弧过渡处理，不会在软质金属或者薄壁细轴表面留下夹痕，立柱顶部设置滚花调节旋钮，可手动调整夹持头的初始伸出位置，适配不同长度工件的装夹跨度，最大可支持长度80mm的工件装夹。其中一侧立柱接入气动驱动回路，通过透明气管连接外部压缩气源，驱动夹持头做直线进给动作，进给行程为15mm，气源压力适配0.2-0.6MPa的常规工厂气源，夹持力可通过气源压力进行线性调节，避免夹持力过大压弯细小工件，也能防止夹持力不足导致工件加工过程中移位。设计过程中优先考虑了装夹效率与定位精度的平衡，区别于传统螺丝锁紧的手动夹具，气动驱动的方式可实现秒级装夹拆卸，

　　配合生产线的上下料机构可实现半自动化装夹作业，降低操作人员的重复劳动强度。夹持头的同轴度通过导向光轴的加工精度保证，装配后两侧夹持头的同轴度误差不超过0.01mm，装夹后工件的径向跳动量可控制在0.015mm以内，满足微细加工、精密检测工序的定位精度要求。工装的气动管路采用侧进式布局，气管接口设置在立柱侧面，不会干涉工件上下料的操作空间，底座上还预留了定位销孔，可根据工位需求加装工件轴向定位挡块，实现工件的轴向尺寸定位，保证同批次工件装夹位置的一致性。针对不同材质的工件，夹持头可快速更换，目前配套的黄铜夹持头适配有色金属、塑料类软质工件，若装夹硬质合金、陶瓷类工件，可更换为硬质合金夹持头，提升夹持端的耐磨性能，延长工装的维护周期。

　　整套工装的结构没有复杂的传动部件，日常维护仅需定期给导向光轴涂抹少量润滑脂，清理夹持头表面的加工碎屑即可，维护成本极低，适合电子元器件、精密五金、医疗器械等行业的小零件加工工位长期使用。在实际使用场景中，这类工装常搭配小型激光打标机使用，装夹小型金属针、探针类零件完成表面标识打刻，也可用于微细电阻焊工序中固定焊接引脚，保证焊接位置的一致性，部分尺寸检测工位也会采用这类工装固定细长轴类工件，配合千分表、影像测量仪完成径向跳动、外径尺寸的检测作业。
