带滑动安装座的UCT312轴承张紧调节装置

项目分类:轴承座 发布时间:2021-12-04 ID:425980
  • 带滑动安装座的UCT312轴承张紧调节装置
  • 带滑动安装座的UCT312轴承张紧调节装置
  • 带滑动安装座的UCT312轴承张紧调节装置

  在带传动、链传动这类依赖挠性件传递动力的机械结构中,张紧装置是保障传动效率、延长传动件寿命的核心配套部件,这款UCT312张紧架正是针对外球面带座轴承的安装张紧需求开发的专用安装结构,广泛适配矿山输送线、农业加工设备、轻工包装生产线等存在长距离传动布局的场景。很多现场调试的工程师都遇到过这类问题:传动带或链条运行一段时间后会因蠕变、磨损出现松弛,若没有可调节的张紧结构,轻则出现打滑、跳齿导致传动比失准,重则会因传动件脱落造成设备停机,而这款张紧架的核心作用就是为UCT系列带座轴承提供可线性调节的安装基准,通过改变轴承支撑的轴系位置,快速调整传动件的张紧度,无需拆解整套传动布局就能完成张紧维护。

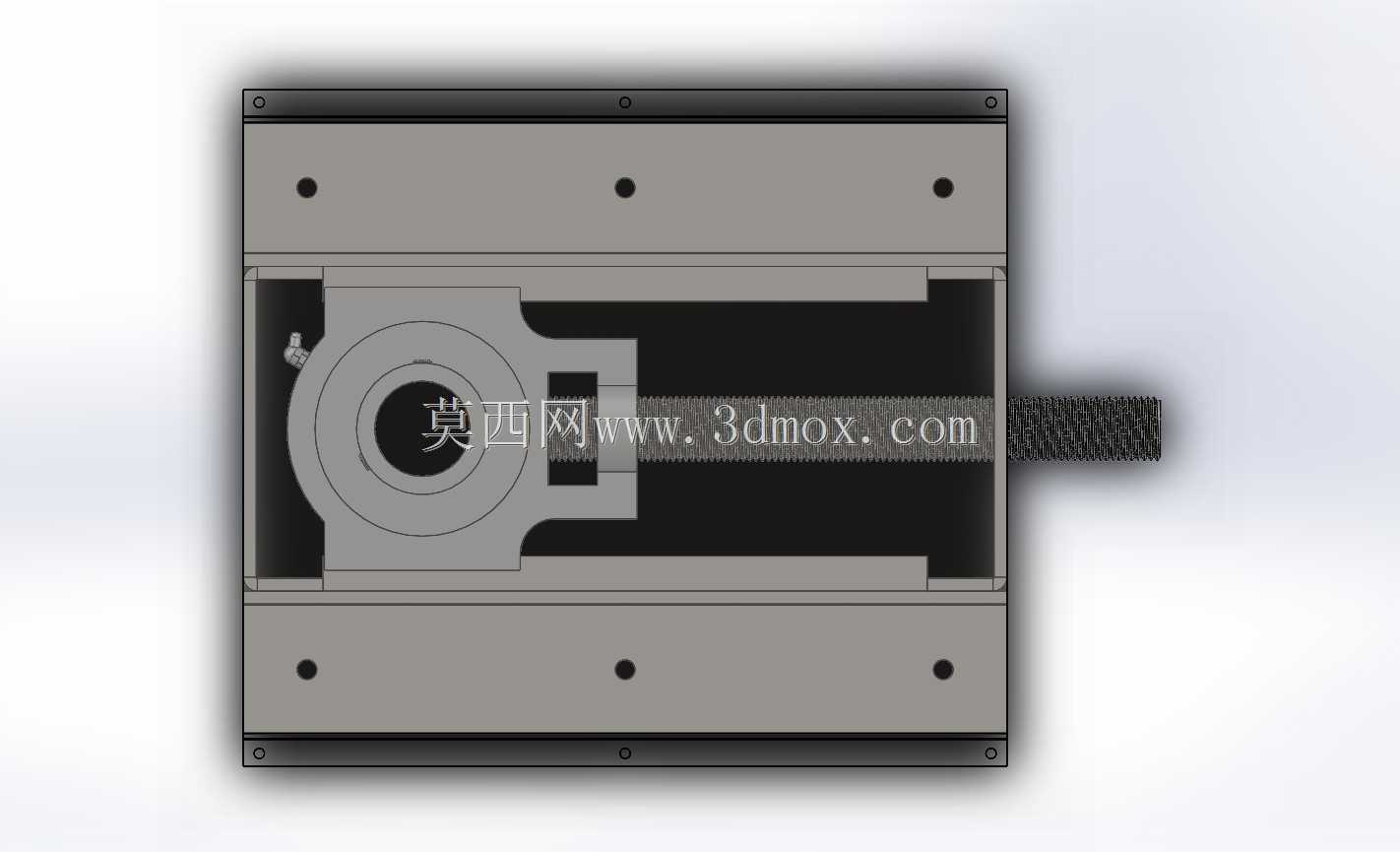

  从结构设计逻辑来看,这款张紧架采用了双平行导轨式的滑动安装槽设计,主体安装板上预留了三对对称布置的固定安装孔,既可以通过螺栓将整个张紧架固定在设备的机架型材或安装平台上,也能根据现场安装空间调整固定孔位的适配性。中间的滑动腔体为轴承座提供了线性移动的导向空间,两侧的平行挡边严格限制了轴承座的横向窜动,保证轴承在调节过程中始终与传动轴保持垂直,不会出现偏载导致的轴承早期磨损。轴承安装位直接适配UCT312外球面带座轴承的安装尺寸,轴承座嵌入滑动腔后,可通过侧边的调节结构(图中右侧伸出的调节螺杆位)推动轴承座沿滑动方向移动,调整到位后通过紧固件将轴承座锁死在当前位置,整个调节过程无需敲击轴承座,也不会破坏轴承的原有配合精度。

  从安装边界来看,这款张紧架的整体外形为矩形板式结构,上下两层安装板的孔位对称度控制在0.1mm以内,保证安装后整个架体的平面度满足轴承运行的支撑要求。滑动行程的设计覆盖了常规V带、同步带、滚子链的张紧调节余量,不需要额外加装垫片或调整块就能满足绝大多数传动场景的张紧行程需求。和常见的焊接式张紧支架不同,这款张紧架的滑动导向面为整体加工成型,不存在焊接变形导致的导向卡滞问题,轴承座在滑动过程中阻力均匀,单人用普通扳手就能完成张紧调节操作,大幅降低了现场维护的工作量。

  在实际选型适配时,需要注意这款张紧架匹配的是UCT312带座轴承的安装尺寸,对应的轴径适配范围与UCT312轴承的额定载荷相匹配,不能用于超出轴承额定载荷的重载传动场景。安装时需要先将整个张紧架固定在设备机架上,保证滑动方向与传动件的张紧受力方向一致,避免调节过程中出现附加的侧向力。日常维护时只需要定期清理滑动腔内的积尘、碎屑,在调节螺杆处加注少量润滑脂,就能保证张紧调节的顺畅性,不需要对架体本身做额外的保养。很多输送线设备在出厂时会配套固定安装的轴承座,后期运维时更换为这款张紧架,就能解决传动件松弛后无法快速调整的问题,大幅减少传动件的更换频率,降低设备的运维成本。

  从结构强度设计来看,这款张紧架的主体板材厚度经过载荷校核,能够承受312型号轴承运行时的径向载荷,不会因为张紧力过大出现架体变形。安装孔的位置设计避开了滑动腔体的受力区域,固定螺栓锁紧后不会影响滑动腔的内部尺寸,保证轴承座滑动时不会出现卡滞。和单独使用张紧轮的结构相比,这种直接将传动端轴承座集成在张紧架上的设计,不需要额外增加张紧轮的轴系支撑,减少了一套转动副,也就减少了一个故障点,整体结构的可靠性更高,尤其适合粉尘多、维护条件差的工业现场使用。
