小型电喷系统用喷油器歧管结构设计

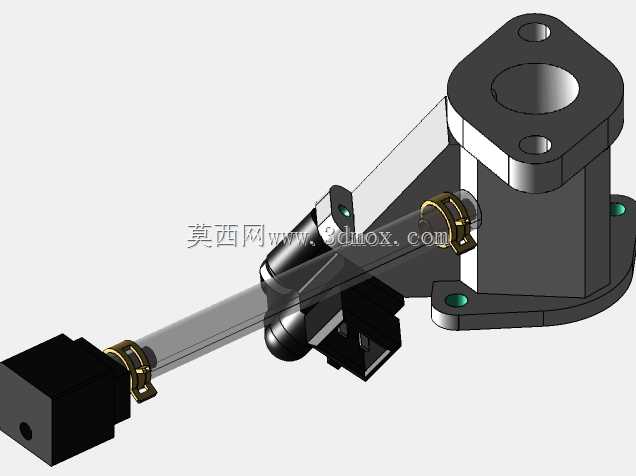

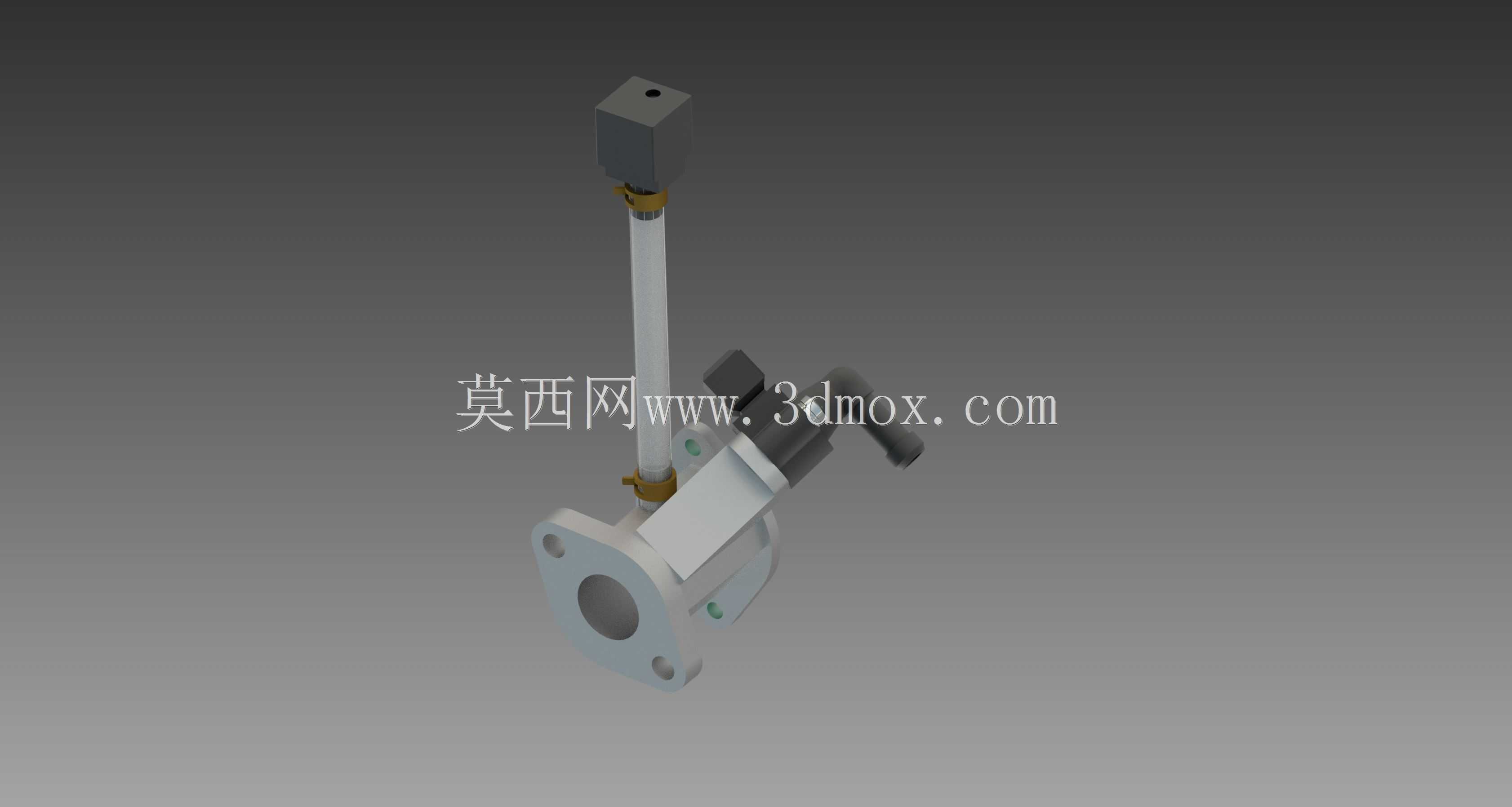

　　在小型内燃机电喷改装、通用动力机电控升级的场景中，进气歧管作为连接节气门体与气缸进气道的核心部件，同时承担喷油器安装、进气压力信号采集的双重功能，其结构设计的合理性直接影响空燃比控制精度与发动机运行稳定性。这款适配小型电机的电喷套件配套歧管，集成了MAP传感器安装位与喷油器固定结构，针对小排量单缸发动机的进气特性做了针对性的流道优化，解决了常规改装歧管适配性差、信号采集失真的常见问题。从实际使用场景来看，这类歧管多用于卡丁车、小型通用发电机组、迷你摩托这类搭载单缸小排量发动机的设备，这类设备原厂多采用化油器供油，在排放升级、动力优化的改装需求下，替换为电子燃油喷射系统时，需要配套的歧管来完成喷油器的固定、

　　进气流量的引导以及进气压力信号的采集，相比自行焊接改装的歧管，这款集成式结构的密封性能更好，安装定位精度更高，能避免改装后出现的进气漏气、喷油角度偏差导致的雾化不良问题。在功能特性上，这款歧管的法兰安装面采用标准的小排量发动机进气接口尺寸，排气侧连接口径为19毫米，可直接匹配对应口径的气缸盖进气口，若遇到进气口尺寸大于19毫米或是异形接口的机型，可通过加装过渡适配器完成连接，设计时明确了每1毫米直径差需要预留的最小过渡长度为5毫米，避免流道突变导致的进气紊流。歧管上预留的喷油器安装座采用标准的喷油器卡接结构，配合密封胶圈可实现喷油器的垂直固定，保证喷油方向正对进气道中心，让燃油雾化后能均匀随进气气流进入气缸，

　　避免燃油喷到管壁形成油膜导致的空燃比控制滞后。MAP传感器的安装位设置在歧管的稳压腔区域，避开了进气气流的直接冲击区域，能采集到更稳定的进气压力信号，为ECU计算喷油量提供准确的负荷参考，避免传感器安装在流道急变区导致的信号波动，引发怠速不稳、加速顿挫的问题。设计思路上，这款歧管没有采用大排量发动机常用的等长歧管结构，而是针对单缸发动机的进气脉动特性，缩短了进气道长度，提升油门响应速度，同时在喷油器安装位与法兰接口之间做了平滑的流道过渡，减少进气阻力。需要注意的是，若直接将这款歧管连接到内径22毫米的管路且不做过渡结构，气体会从19毫米口径急剧膨胀到22毫米，会在管路内产生背压波动，导致进气压力信号失真，进而出现喷油量匹配偏差，

　　引发动力输出滞后、失火等问题，这类问题在冬季低温环境下会更加明显，因为低温下燃油雾化效果变差，气流波动对混合气形成的影响会被放大。从安装边界来看，歧管的法兰采用三螺栓固定结构，螺栓孔分布圆直径适配常规19毫米口径单缸发动机的进气口安装位，喷油器安装座的轴向高度预留了标准喷油器的安装空间，不会与发动机上的气门室盖、化油器安装位周边的附件产生干涉，传感器安装位的接口采用标准的快插结构，可直接连接通用型MAP传感器，无需额外改装接头。在实际选型匹配时，需要先确认发动机进气口的口径与安装孔位是否匹配，若存在尺寸差，必须按照流道过渡要求制作渐变的适配接头，不能直接对接不同口径的管路，同时要确认喷油器的长度与安装座深度匹配，保证密封胶圈的压缩量在合理范围，避免出现漏气漏油的问题。歧管的整体结构采用一体化成型设计，减少了拼接焊缝带来的漏气风险，流道内壁做了平滑处理，降低进气阻力，对于从事小型发动机电喷改装、通用动力设备电控升级的结构设计人员来说，这款歧管的结构设计可以作为小排量单缸机电喷进气系统的参考，其传感器安装位的布置、流道尺寸的匹配逻辑、安装边界的预留方式，都能为同类产品的三维建模与结构设计提供实际参考，避免在设计中出现流道突变、安装干涉、信号采集失真这类常见的工程问题。
