6.5英寸自由空气低音驱动扬声器结构

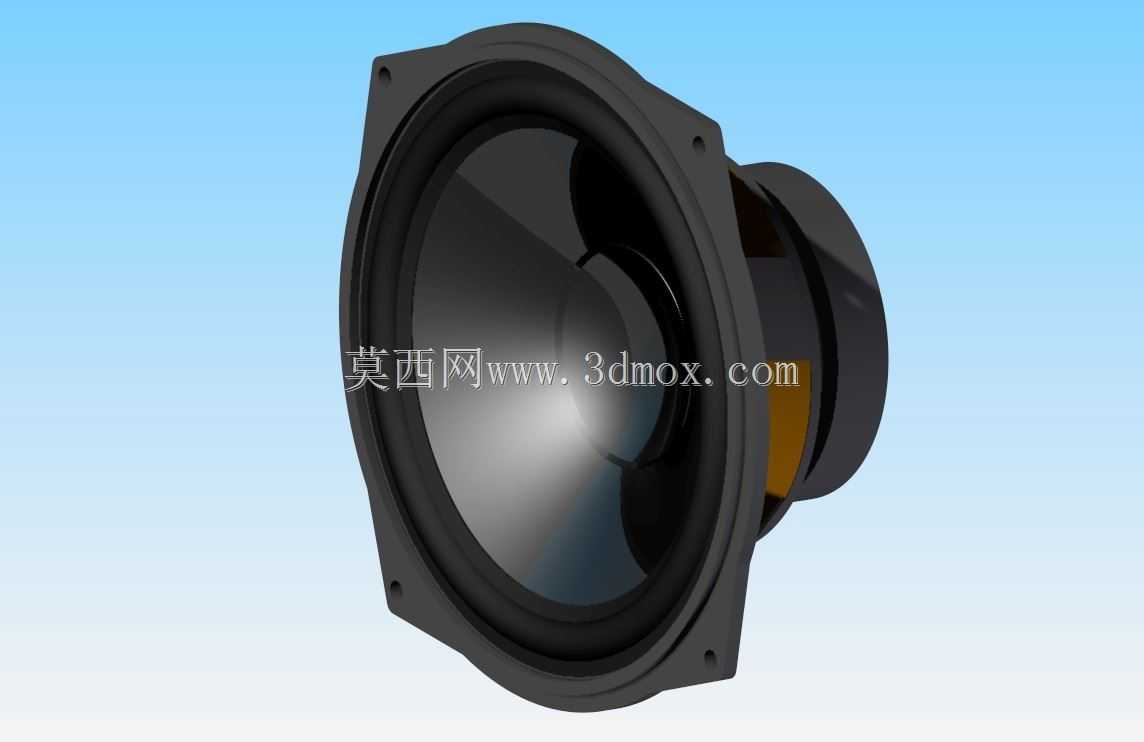

　　在专业音频系统、家用HiFi音箱、车载音响改装、公共广播扩声场景中，低音驱动单元是决定低频回放质感的核心部件，这款6.5英寸规格的自由空气低音驱动器，正是针对无密闭箱体的自由空气安装场景设计的专用电声换能部件。不同于常规需要搭配密闭或倒相箱体的低音单元，自由空气结构的驱动器本身的顺性、阻尼参数经过特殊调校，可直接安装在障板、开放式安装位上实现低频重放，无需额外箱体提供声学负载，大幅降低安装场景的空间占用要求，适配嵌入式安装、壁挂开放式音柱、车载门板原位替换等对安装空间限制严格的使用场景。从结构设计来看，该单元采用方形安装法兰结构，法兰四个角预留沉头安装孔，安装时可通过螺丝直接固定在对应厚度的安装面板上，法兰边缘做了微小的倒角处理，

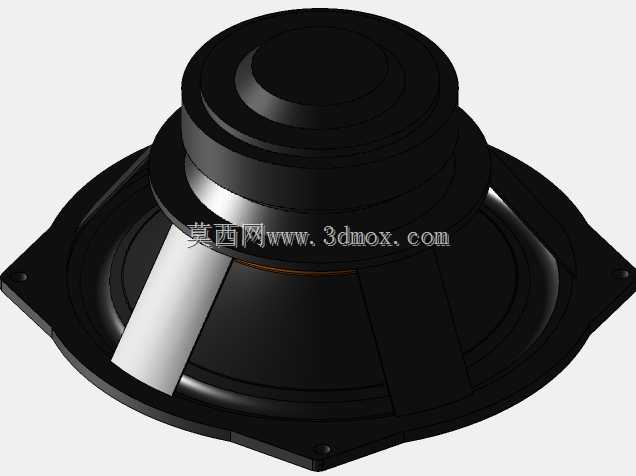

　　避免安装时锐边划伤安装面或操作人员，方形法兰相比圆形法兰在大尺寸单元安装时具备更好的抗扭转性能，长期大音量振动下不易出现安装位松动移位的问题。振膜部分采用复合纸质锥盆搭配橡胶折环，橡胶折环的顺性经过精准匹配，既保证振膜大行程往复运动时的顺性要求，又能提供足够的阻尼抑制分割振动，减少低频回放时的失真；锥盆中心的防尘帽采用硬质复合材料，既可以阻挡外界灰尘进入磁隙影响音圈运动，又能对锥盆中心区域起到结构加强作用，抑制高频段的锥盆分割振动，拓宽单元的有效频响范围。磁路部分采用外置式铁氧体磁钢结构，磁钢外围设计有金属屏蔽罩，既可以减少磁路对外界的电磁泄漏，避免对周边的电子设备造成电磁干扰，又能对磁钢起到结构保护作用，

　　避免安装或运输过程中磁钢受磕碰出现碎裂、移位问题；磁路内部的T铁与华司经过精密加工，磁隙宽度控制在极小公差范围内，保证音圈在磁隙内做往复运动时不会出现擦圈问题，同时最大化磁隙内的磁通量密度，提升单元的电声转换效率。音圈采用耐高温的铜包铝线绕制在耐高温骨架上，可承受长时间大功率输入下的温升，避免大动态信号输入时音圈过热烧毁，音圈与振膜的粘接位置做了加强涂胶处理，保证大冲程运动下粘接结构的可靠性，不会出现音圈与振膜脱开的失效问题。弹波部分采用高强度纤维织物材质，定心支片的波纹结构经过优化，既可以为音圈和振膜提供精准的定心支撑，保证运动轨迹始终沿轴向方向，又能提供合适的回复力，让振膜在信号结束后快速回到平衡位置，减少低频拖尾失真。

　　在安装边界上，该单元的法兰安装孔位遵循行业通用的6.5英寸单元安装孔距标准，可直接替换同规格的常规安装位单元，安装时需要注意安装面板的开孔尺寸需匹配单元盆架的外径，预留足够的振膜运动空间，避免振膜运动时与安装面板发生碰撞；单元背部的磁钢组件突出法兰面的深度有明确的尺寸边界，嵌入式安装时需要在安装位后方预留足够的深度空间，避免磁钢尾部与安装位内部结构发生干涉。接线端子采用按压式接线柱设计，可适配不同线径的音箱线连接，接线柱位置做了极性标识，安装接线时需注意正负极对应，避免多单元组合使用时出现反相抵消问题。在实际选型应用中，这类自由空气低音驱动器适合搭配小功率的全频单元组成二分频开放式音箱，也可作为车载音响的原位替换低音单元，无需对车门钣金做额外的箱体改造即可获得比原厂单元更好的低频表现；在公共广播的壁挂音柱应用中，自由空气结构无需额外箱体，可大幅压缩音柱的整体厚度，让音柱外观更纤薄，适配更多装修风格的安装需求。设计建模过程中，对各个部件的配合公差做了精准还原，法兰安装孔的沉头深度、磁隙的宽度、折环的压缩行程、弹波的最大位移量都按照实际工程参数设置，可直接用于安装结构的干涉检查、安装面板的开孔设计，也可用于音频产品的外观渲染、结构方案评审，帮助结构工程师在开模前确认整体结构的装配合理性，减少后续试产阶段的结构修改成本。
