维萨顿W130S五英寸中低音扬声器单元结构

　　在民用HiFi音箱、专业监听音响、嵌入式背景音乐系统的开发环节中，中低音驱动单元的选型与结构适配直接决定整套系统的低频下潜深度、中频人声密度以及大动态下的失真控制水平，这款5.25英寸规格的锥盆中低音单元，是桌面近场监听、书架式HiFi箱、小型家庭影院主箱或环绕箱开发中常用的核心换能器件。从实际工程应用的角度看，这类尺寸的中低音单元不需要过大的箱体容积就能获得相对平直的频响曲线，既可以单独作为全频辅助系统的低频补充，也能配合球顶高音单元组成两分频扬声器系统，覆盖80Hz-5kHz的核心音频重放频段，满足绝大多数民用音频场景的听感需求。

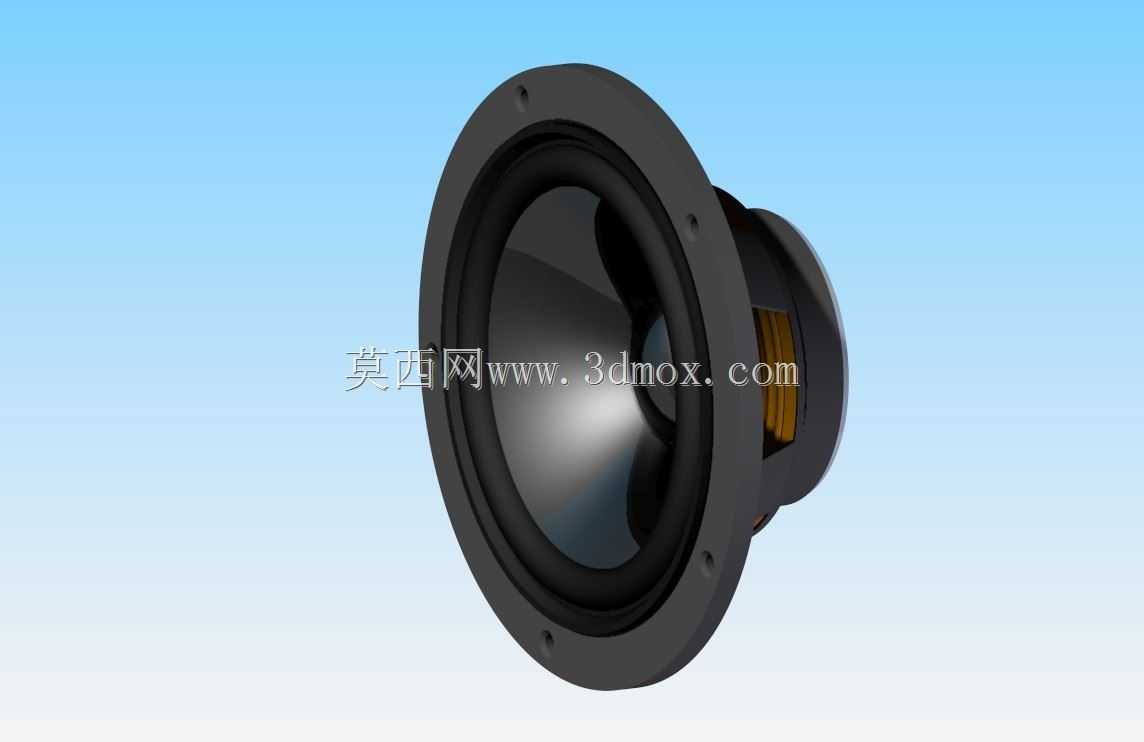

　　从结构设计逻辑来看，这款单元采用了圆形沉边安装法兰结构，法兰周向均匀布置4个安装通孔，安装时可通过M4规格的螺丝从正面直接固定在箱体障板上，沉边设计能够让单元盆架与障板表面保持齐平，减少障板边缘的声波衍射，同时法兰与盆架一体注塑成型，保证了安装刚性，避免大动态振动时盆架产生谐振干扰音质。锥盆振膜采用了掺合阻尼纤维的纸基复合材质，这类材质的内阻尼特性优异，能够有效分割振动带来的频响峰谷，让中频人声的还原更加自然顺滑，振膜折环采用耐老化的丁基橡胶材质，折环的顺性经过精准调校，既能够保证振膜做长冲程线性运动，又能提供合适的回复力，控制低频段的阻尼特性，避免出现低频松散拖沓的问题。

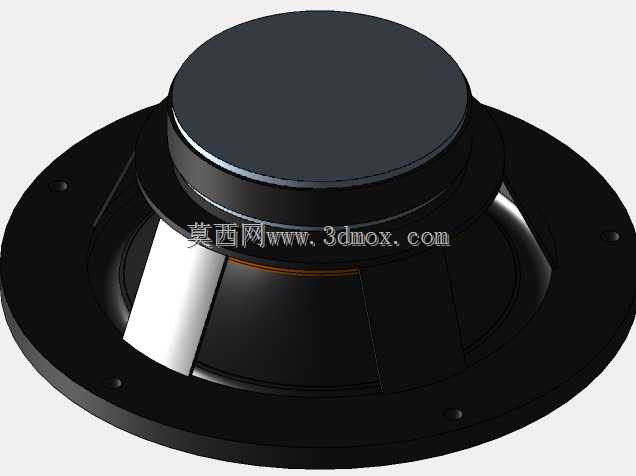

　　单元的磁路系统采用了外置式铁氧体磁钢结构，磁钢外围设置了金属屏蔽罩吗？不对，从模型结构来看，磁路部分采用了对称式磁隙设计，T铁与华司的加工精度控制在较高水平，磁隙宽度均匀，能够让音圈在磁隙中始终保持居中运动，减少擦圈风险，同时磁路中设置了短路铜环，能够有效降低音圈的电感量，拓展高频延伸，减少高频段的互调失真。音圈采用了耐高温的Kapton骨架，绕线采用铜包铝材质，在保证导电性能的同时降低了运动部件的整体重量，提升了单元的瞬态响应速度，弹波部分采用了定心支片结构，采用多层浸胶织物压制而成，能够为振膜提供稳定的径向支撑，保证音圈在大振幅运动时不会出现偏斜，同时配合折环共同控制单元的谐振频率，让单元的F0落在适合中低音重放的区间。

　　在安装边界设计上，这款单元的整体安装深度控制在较小范围内，适配的箱体障板厚度范围在12mm-25mm之间，安装时需要在障板上开设对应直径的安装沉孔，沉孔深度与法兰厚度匹配，同时单元背部的磁钢部分需要预留足够的散热空间，避免密闭箱体内空气阻尼对单元运动造成额外影响，也能避免音圈长时间大功率工作时热量堆积。在箱体设计匹配时，这类单元适合的密闭箱容积在5-8升左右，倒相箱容积可控制在8-12升，倒相管调谐频率可设置在45Hz-55Hz区间，能够获得较好的低频延伸效果。在三维建模层面，这款模型完整还原了单元的所有外部结构特征，包括法兰安装孔的位置尺寸、振膜的曲面弧度、折环的波纹结构、磁钢的外形尺寸以及接线端子的位置，能够直接导入音箱结构设计文件中，用于障板开孔定位、箱体内部空间干涉检查，也可以用于产品渲染展示、装配模拟验证，帮助结构工程师在开模前完成所有结构适配校验，减少后续打样修改的成本。

　　从实际选型适配的角度看，这类中低音单元的功率承载能力能够满足20-50W的额定功率输入，搭配15-25W的高音单元组成两分频系统时，分频点可设置在2kHz-3kHz之间，配合12dB/oct的分频网络，能够获得平滑的频响衔接，避免出现频段重叠或者凹陷的问题。在专业音频工程中，这类单元也常被用于嵌入式吸顶音箱、会议扩声音箱的开发，因为其尺寸适中，安装开孔尺寸不大，能够适配多数吊顶安装空间，同时中频段的还原表现优秀，能够满足人声扩声的清晰度要求。建模过程中对单元的所有配合面都做了精准的尺寸还原，包括法兰的厚度、安装孔的中心距、磁钢的外径、单元的总深度等关键安装尺寸，都按照实际产品的公差要求做了对应处理，能够直接用于生产前的结构验证，不需要额外做尺寸修正。
