6.5英寸中低音扬声器驱动单元结构设计

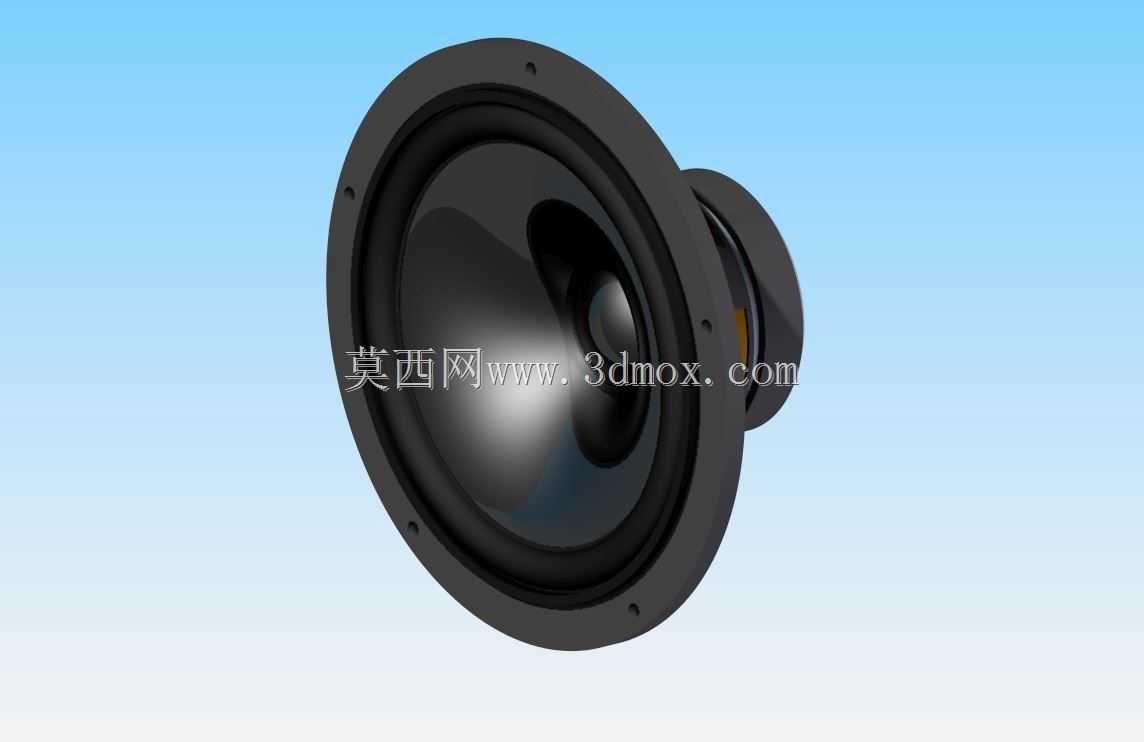

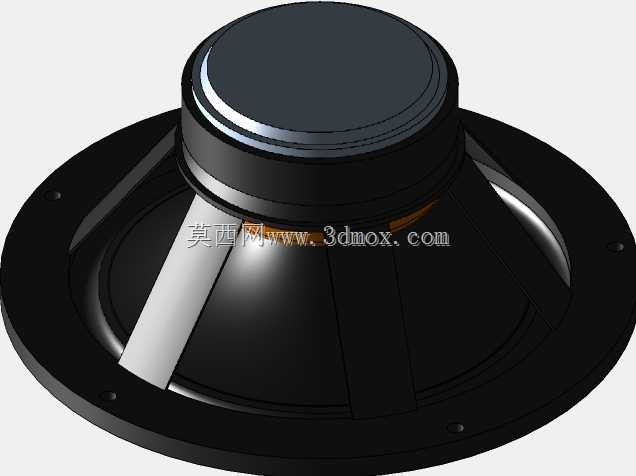

　　在民用音响、专业扩声、车载影音系统的声学结构搭建环节，中低音驱动单元的选型与结构匹配，直接决定整套系统的低频下潜深度、中频人声密度以及大动态下的失真控制水平，这类6.5英寸口径的中低音驱动器，是桌面HiFi音箱、嵌入式家庭影院、车载前门改装场景里应用占比最高的单元规格之一。从实际安装适配的角度看，这类单元的盆架采用一体化冲压成型的钢制结构，外圈均匀分布6个沉头安装孔，安装孔位的节圆直径严格匹配行业通用的6.5英寸单元安装规范，安装法兰的厚度控制在3mm以内，能适配绝大多数标准尺寸的音箱开孔、车载门板安装位，不需要额外做转接结构就能直接固定，盆架后侧的磁路组件外径控制在合理范围内，不会和音箱内部的加强筋、分频器电路板产生空间干涉，

　　给箱体内部的声学结构设计留出了足够的调整空间。从功能设计逻辑上看，这个单元的振膜采用了掺加刚性填料的复合纸盆结构，振膜表面做了特殊的阻尼涂层处理，既保证了中频段振动的刚性，减少分割振动带来的中频失真，又能让低频段的阻尼特性更平缓，不会出现低频拖尾、轰头的问题，振膜中心的防尘帽采用和振膜同材质的一体化设计，既可以阻挡灰尘进入磁隙影响音圈运动，又能优化振膜中心区域的振动一致性，避免高频段出现响应峰点。折环部分采用了高顺性的橡胶材质，折环的波纹弧度经过反复调校，能给振膜提供足够的线性运动行程，大动态下不会出现折环拉伸到极限导致的动态压缩，同时橡胶材质的耐候性更好，在车载场景的高低温环境下，不会像泡沫折环那样出现老化开裂的问题，长期使用的性能稳定性更有保障。磁路部分采用了外置式的铁氧体磁钢结构，磁路间隙的宽度控制在极小的公差范围内，配合耐高温的铜包铝音圈绕组，能保证音圈在磁隙里做轴向运动的时候始终保持均匀的受力，不会出现擦圈的问题，音圈骨架采用耐高温的KAPTON材质，长时间大功率工作的时候也不会因为骨架变形导致音圈蹭磁隙，能承受更大的连续输入功率。弹波部分采用了高韧性的棉质混纺材料，弹波的定心支片纹路经过优化，能给音圈提供稳定的径向支撑，保证振膜始终做轴向的活塞运动，不会出现横向偏移，同时弹波的顺性和折环的顺性做了匹配调校，让单元的谐振频率落在合适的区间，既保证了足够的低频下潜，又不会让谐振峰过高导致低频浑浊。在做箱体结构设计的时候，

　　这类单元的等效容积参数适配0.02到0.03立方米的密闭箱或者倒相箱结构，倒相管的长度和内径可以根据单元的Thiele-Small参数做针对性调整，不需要做太复杂的箱体结构就能获得比较平直的频响曲线。很多结构工程师在做音响产品建模的时候，往往会忽略单元安装位的密封槽设计，实际上这个单元的法兰盘背面预留了密封胶圈的安装位置，在装配的时候加装对应厚度的EVA密封胶圈，就能避免箱体内部的声短路，减少低频的漏损，让低频的力度更扎实。另外这个单元的接线端子采用了镀金的插片式结构，接线的时候不需要焊接，直接插装对应的接插件就能完成接线，生产装配的效率更高，也方便后期的维护更换。在三维建模的过程中，需要特别注意盆架上的安装孔沉头深度、

　　磁路组件的后侧突出尺寸、振膜的最大正向突出高度这些边界尺寸，这些尺寸直接决定了音箱前面板的网罩安装空间、箱体内部的预留深度，如果尺寸把控不到位，很容易出现网罩蹭振膜、磁钢碰箱体后壁的问题，导致整个结构设计需要返工。从实际声学表现的角度看，这类6.5英寸中低音单元的中频响应范围能覆盖到3kHz左右，和常见的球顶高音单元做分频的时候，分频点可以设置在2kHz到2.5kHz之间，这个频段是人耳比较敏感的区域，单元在这个频段的离轴响应比较平缓，不会出现分频点处的响应凹陷，能保证整只音箱的听感更自然，不会出现人声偏薄或者偏厚的问题。在车载应用场景下，这类单元的安装深度控制在70mm以内，适配绝大多数家用车型的前门安装位，不需要对门板做破坏性的改装就能直接安装，磁路部分做了防磁处理，不会对车内的电子设备、导航屏幕产生磁干扰，使用的安全性更高。
