SMC集成式气动控制阀组结构设计

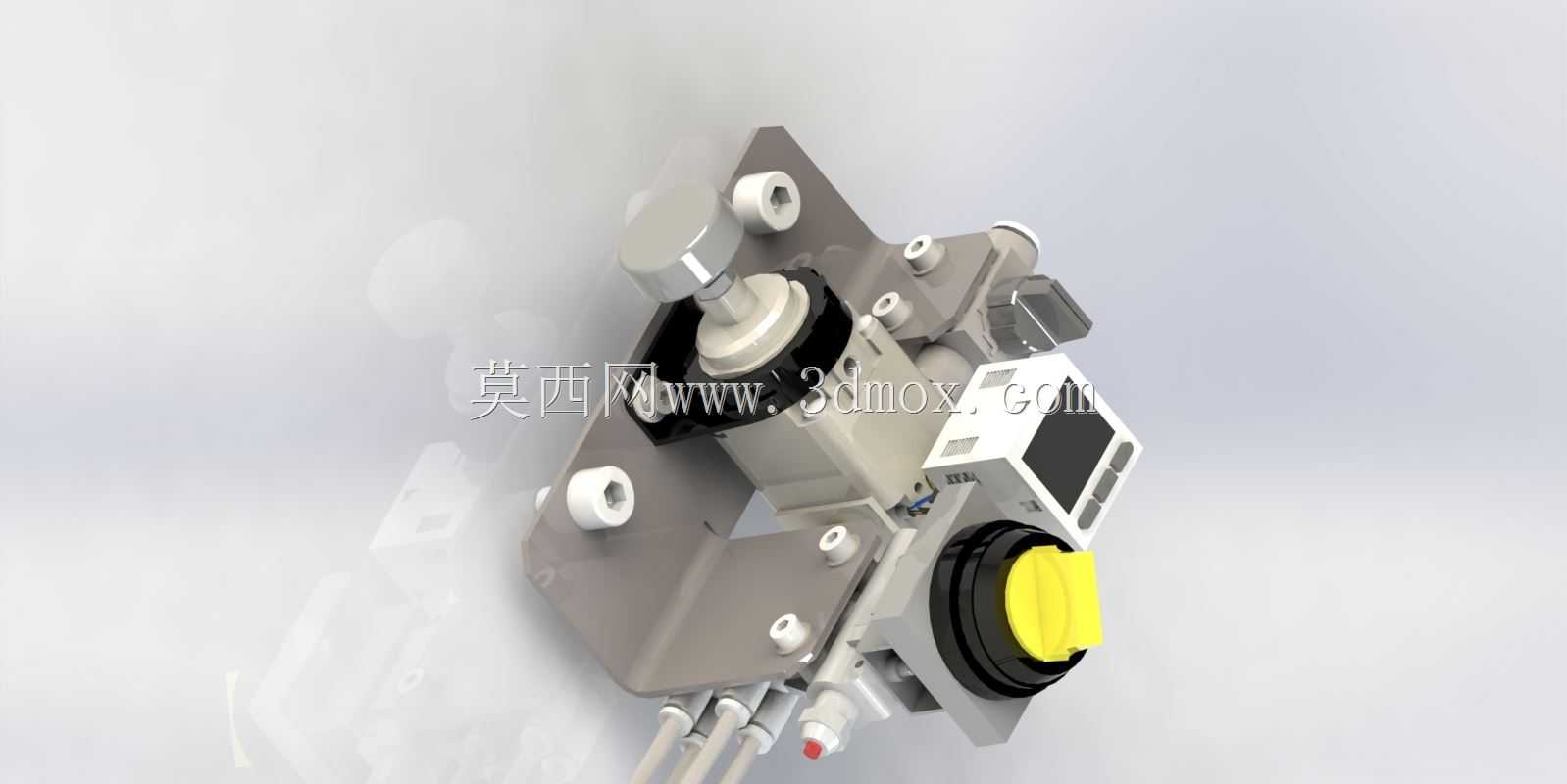

　　在自动化生产线的气路搭建环节，这类集成式气动控制阀组是整条气路系统的核心控制节点，常见于3C电子装配线、汽车零部件检测工位、包装机械的执行端气路分配场景，替代传统分散布置的单个气动阀，能大幅压缩气路布置的空间占用，减少管路接头的漏气隐患。从结构设计逻辑来看，这款阀组采用模块化集成思路，将电磁控制模块、气路汇流板、输出接口整合为一体式结构，汇流板内部直接加工出连通的进气主通道与各阀位的独立出气通道，不需要额外外接跨接气管，每个阀位对应一路独立的气动执行元件控制，可单独控制气缸的伸缩、真空吸盘的吸放、气动夹爪的开合动作。设计过程中优先考虑了安装边界的适配性，整体采用长条形布局，安装面预留了标准的沉头安装孔位，

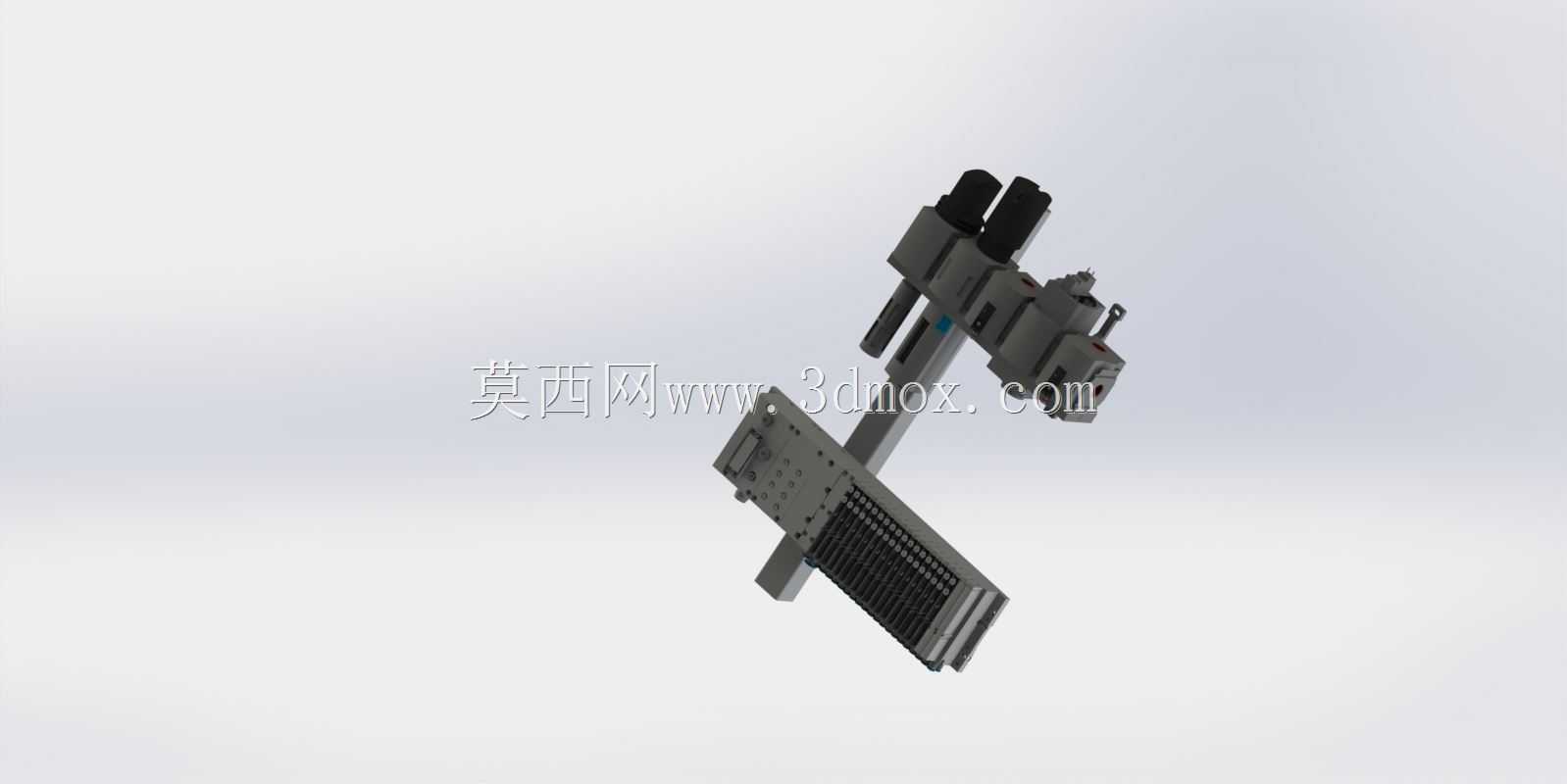

　　可直接固定在设备型材机架或者安装基板上，进气口设置在阀组侧端，采用标准快插接口适配常规气动软管，各输出接口沿汇流板长度方向等距排布，间距匹配常规气动执行元件的管路排布间距，避免管路交叉干涉。阀组上部的电磁控制单元采用叠装式结构，每个电磁控制模块可单独拆卸更换，不需要拆解整个汇流板，后期维护时只需要替换故障的阀片即可，大幅降低停机维护的时间成本。电磁控制模块的接线端采用集中式接线槽设计，所有控制线可沿线槽规整排布，接入设备的IO控制模块，避免现场布线杂乱引发的线路误碰、信号干扰问题。从实际使用的工况适配角度，这款阀组的气路通道内径经过流量匹配计算，可同时满足8到12路气动执行元件的供气流量需求，不会出现多阀同时动作时气压不足、

　　执行元件动作迟缓的问题，汇流板采用硬质阳极氧化铝合金材质，表面硬度高，耐压缩空气内的水分腐蚀，长期使用不会出现内部通道锈蚀掉屑堵塞气路的问题。阀组上集成的压力检测预留位可外接小型压力传感器，实时监测主气路的供气压力，当气压低于设备运行阈值时可给控制系统发送报警信号，避免设备在气压不足状态下运行引发的动作不到位、产品夹伤或者装配错位问题。在做三维建模时，需要重点关注各阀片叠装后的配合公差，汇流板与各阀片的密封面平面度要求控制在0.02mm以内，避免叠装后出现相邻阀位串气的问题，安装孔的位置度公差要控制在±0.1mm以内，保证阀片叠装时螺丝孔位对齐，不会出现装配应力导致的阀片变形、阀芯卡滞问题。另外建模时要预留出电磁线圈的散热空间，

　　相邻电磁模块之间保留足够的间隙，避免长时间通电时热量积聚导致线圈寿命缩短，接线端的位置要避开安装面与气管接口位置，保证接线操作时不需要拆卸周边管路，提升装配与接线的操作便利性。这类集成阀组相比传统分散阀组，在设备上的安装空间能缩减60%以上，管路接头数量减少70%，对应的漏气故障点也同步减少，在高节拍的自动化设备上应用时，能大幅提升气路系统的稳定性，减少日常维护的工作量。
