可调式UCT206轴承张紧支撑装置

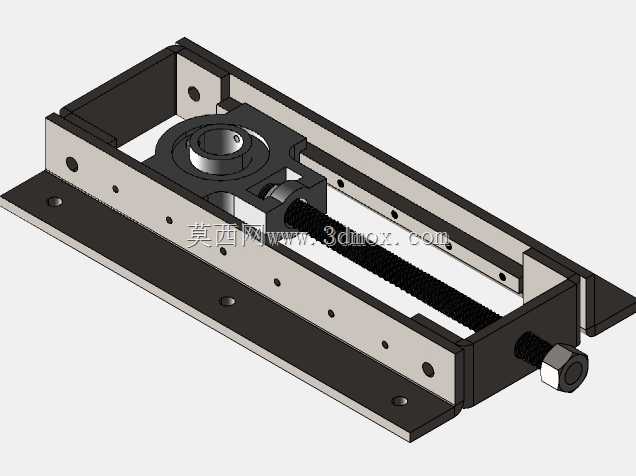

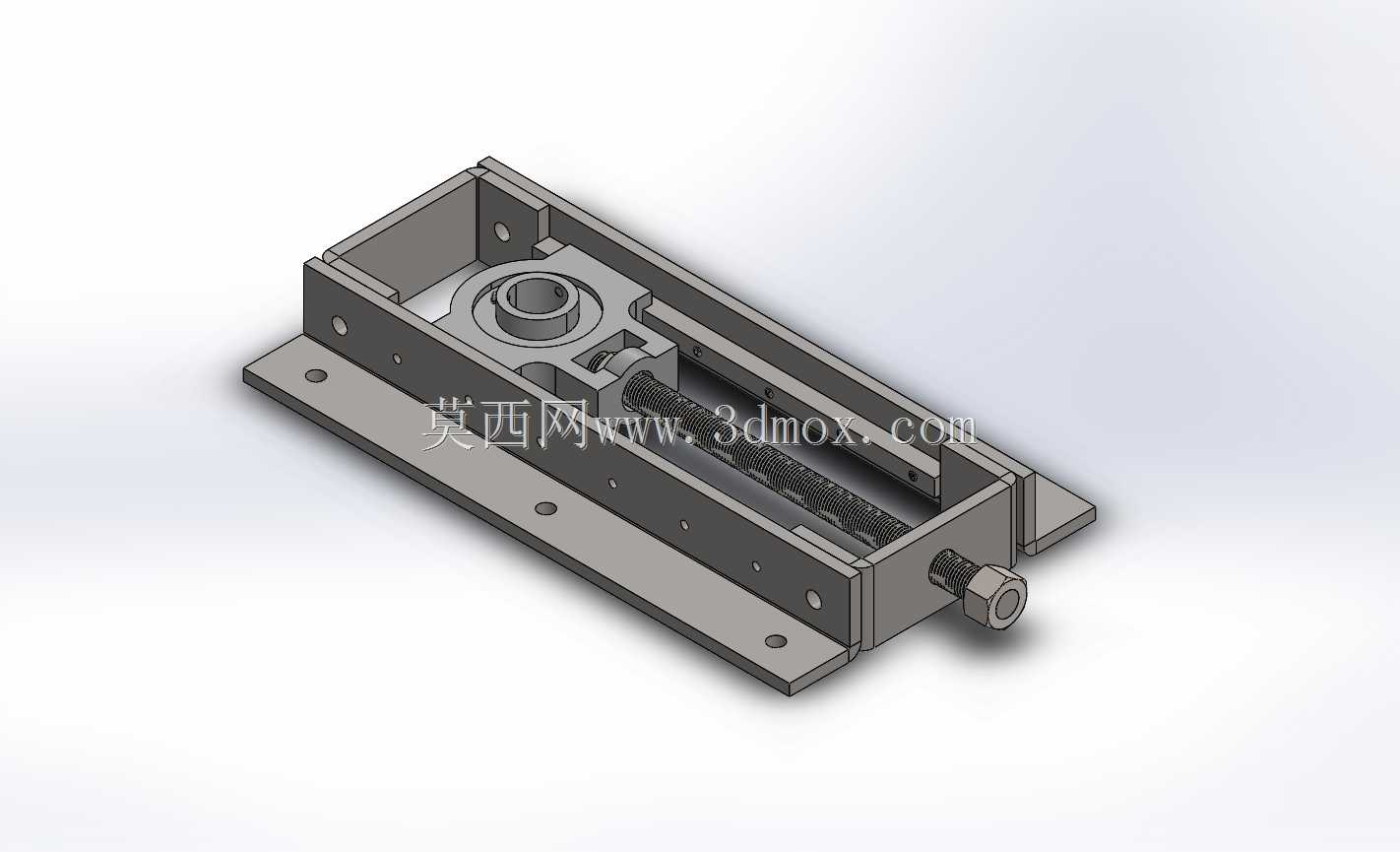

　　在带传动、链传动这类依赖挠性件传递动力的机械结构里，张紧装置是保障传动效率、延长易损件寿命的核心配套部件，这款UCT206张紧架就是专门适配UCT206外球面带座轴承的可调式张紧支撑结构，广泛用在轻型输送机、小型物料提升设备、自动化生产线传动段、农业加工机械的动力传输环节里。很多现场做设备改造的工程师都遇到过这类问题：普通固定轴承座安装完成后，中心距完全锁死，传动带或者链条运行一段时间出现塑性伸长后，打滑、跳齿、传动异响的问题会接踵而至，拆改安装位重新打孔不仅费工，还容易破坏原有机架的结构强度，这款张紧架的设计就是直接解决这类现场痛点。从结构设计逻辑来看，整个装置采用上下平行的双导轨框架作为承载基体，

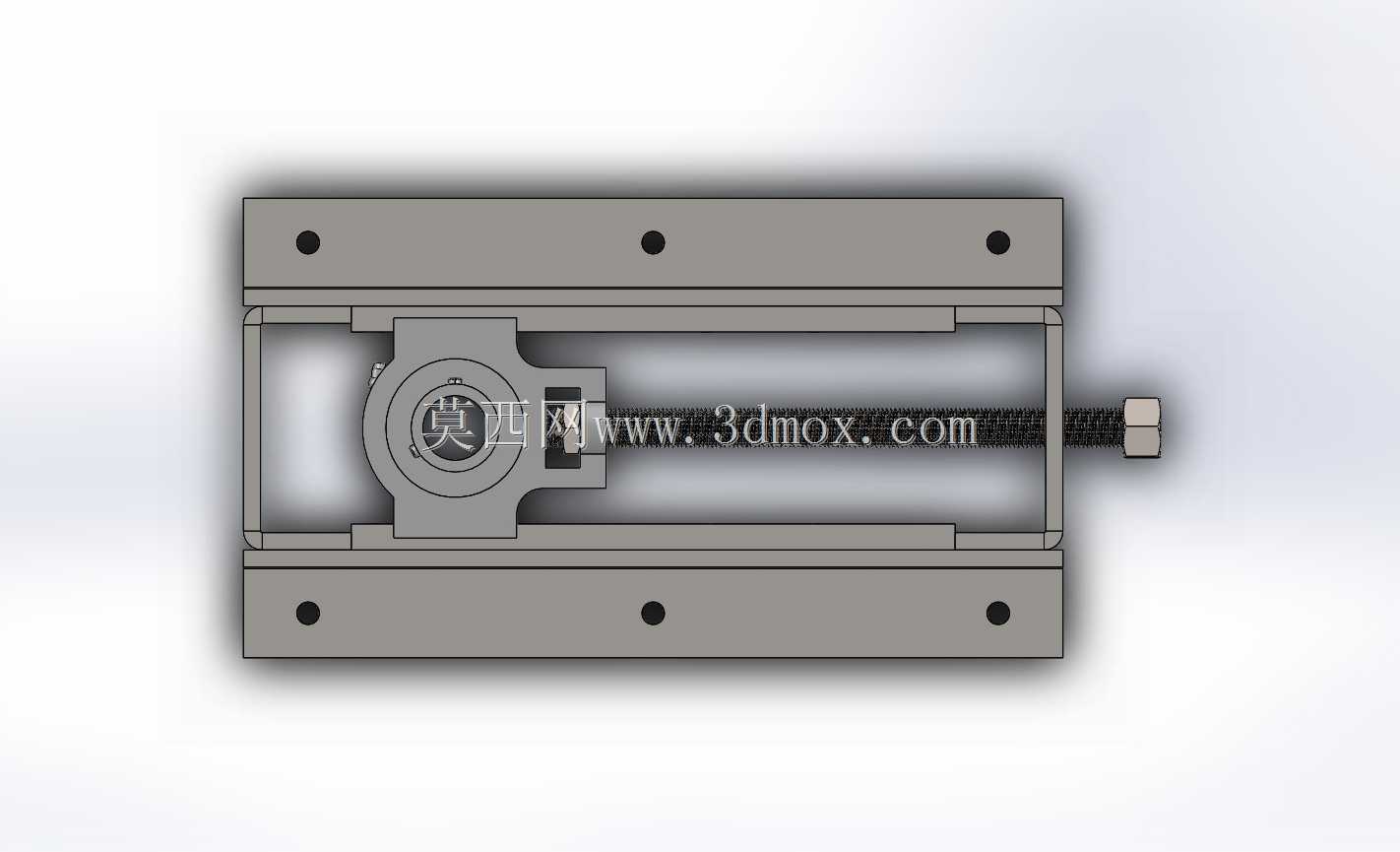

　　框架上下梁都预制了等距的安装通孔，用于将整个张紧架固定在设备机架的预设安装面上，安装孔的孔位公差按照通用五金配件的安装配合标准设计，适配常见的型钢机架安装面，不需要额外做配钻加工就能完成初定位。中间的滑动承载槽是整个结构的核心功能区，槽体的宽度尺寸严格匹配UCT206轴承座的安装凸缘宽度，滑动间隙控制在0.1-0.2mm之间，既保证轴承座能沿着槽体方向顺畅滑动，又不会出现横向窜动影响传动同轴度。槽体一端配置了梯形调节螺杆，螺杆端部直接抵接在轴承座的侧端面，旋转螺杆端部的六角头就能推动轴承座沿着导轨方向线性移动，以此调整轴承支撑的轴系中心与动力端轴系的中心距，实现传动带或链条的张紧度调节；调节到位后，

　　通过轴承座自带的安装紧固件将其锁死在框架槽的对应位置，就能完成张紧状态的固定，不需要额外增加锁紧压块之类的附件，结构足够简洁，现场调节不需要复杂工装，普通活动扳手就能完成全部操作。从安装边界来看，整个框架的外形轮廓按照常规轻型传动段的安装空间设计，上下安装面的孔距适配多数40系列铝型材机架、角钢焊接机架的安装孔位，不需要对原有设备的机架做大规模裁切改造；滑动行程覆盖了常规V带、滚子链使用周期内的全部伸长量补偿范围，一次安装后，后续维护只需要定期调整螺杆就能补偿挠性件的伸长量，不需要反复拆装轴承或者改动机架结构。和市面上常见的单螺杆悬臂式张紧结构不同，这款框架式结构的上下导轨同时对轴承座形成导向约束，轴承座受力均匀，

　　不会出现悬臂结构常见的偏载卡滞、调节螺杆弯曲变形的问题，即使在传动负载波动较大的工况下，轴承座的支撑刚性也足够，不会因为张紧力变化出现轴系偏移。在实际选型应用中，需要注意安装时要保证张紧架的滑动方向与两轴中心连线保持平行，否则调节过程中会出现轴系偏斜，导致传动件单边磨损加快；调节张紧度的时候要参照对应传动件的张紧力标准，不要过度顶紧螺杆，否则会额外增加轴承的径向负载，反而会缩短轴承和传动件的使用寿命。整个结构的受力路径设计非常清晰：传动过程中轴系传递到轴承座的径向载荷，会通过轴承座的凸缘均匀传递到上下导轨的承载面上，再通过框架上下梁的安装孔分散到整个设备机架上，调节螺杆只在调节过程中承受顶推力，正常运行时的载荷不会作用在螺杆上，这也是这款结构长期运行不容易出现螺杆变形、调节失效的核心设计考量。对于做小型输送设备、非标自动化传动段设计的工程师来说，这种成熟的张紧架结构可以直接套用在设计方案里，不需要从零开始设计张紧调节结构，能大幅缩短非标设计的周期，同时这种经过现场验证的结构可靠性远高于临时设计的简易张紧结构，能减少设备交付后的维护频次。
