倾斜式螺旋物料输送设备三维结构

　　在散状物料的车间转运、工序衔接场景里，这类倾斜布置的螺旋输送结构往往承担着不同高程工位间的物料传递任务，常见于粮食加工、建材配料、化工粉体输送、矿山碎料转运的生产线布局中，能够适配颗粒状、粉状、小块状的非粘性散料输送需求，避免平置输送无法完成高程差传递的局限，也相比斗式提升机拥有更平缓的进料、出料衔接角度，方便和上下游的料仓、给料机、加工设备直接对接。从结构设计逻辑来看，该设备采用倾斜布置的U型输送槽作为物料承载主体，槽内布置连续螺旋叶片轴，通过端部的驱动单元带动螺旋轴回转，依靠螺旋叶片的轴向推力推动物料沿着槽体向上移动，最终从高端的出料口排入下游设备。槽体下方设置的型钢焊接支架承担整个设备的承重，支架的支撑点位经过载荷分布计算，

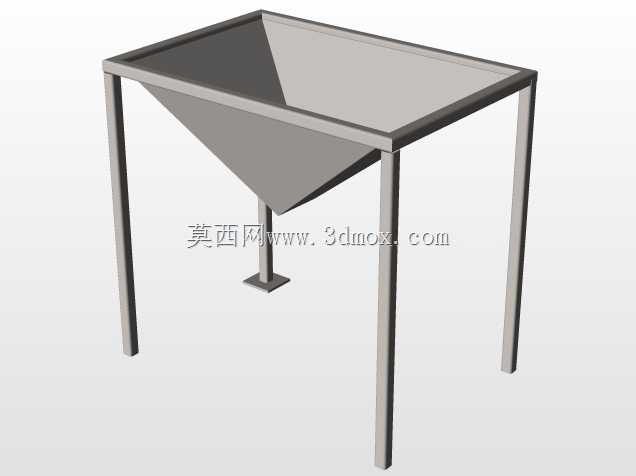

　　分别对应槽体的进料段、中段、出料段位置，避免长槽体在满载状态下出现挠度变形，影响螺旋轴的同轴度，防止叶片刮蹭槽体内壁造成运行卡滞。设计过程中需要重点考量倾斜角度的适配边界，这类设备的倾斜角度通常控制在15度到30度区间内，角度过大会导致物料在槽内产生下滑返流，降低输送效率，角度过小则会拉长设备整体长度，占用过多车间平面布置空间。进料口设置在槽体的低端位置，采用敞口接料结构，能够直接承接上游料仓落料或者振动给料机的均匀给料，进料段的螺旋叶片采用加密螺距设计，避免进料口位置物料堆积造成堵料，同时在进料口位置设置导流挡板，引导物料落入螺旋叶片的有效推送区间，减少物料散落到尾端轴承座的风险。出料口设置在槽体高端的底部位置，采用法兰接口结构，

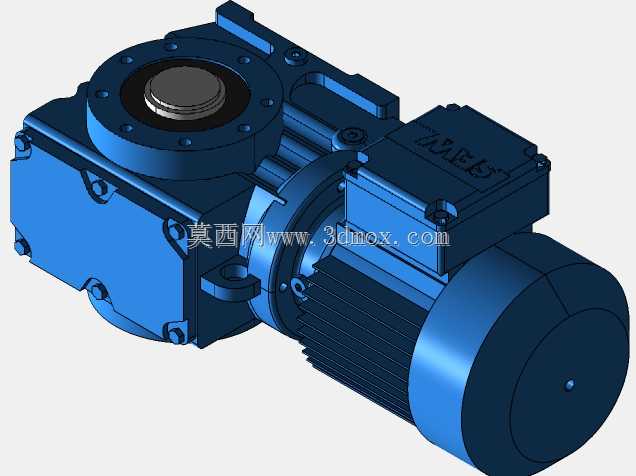

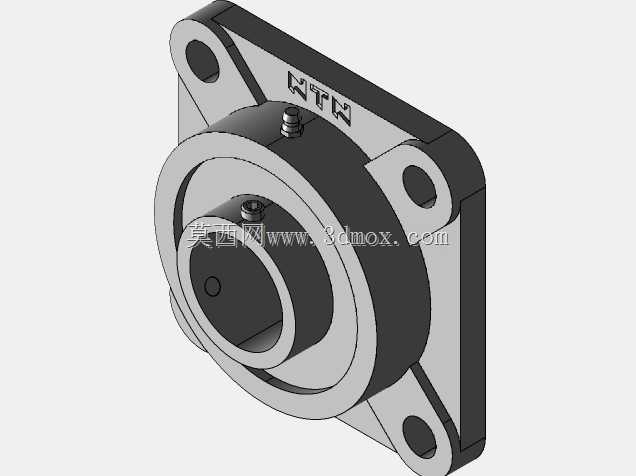

　　方便和下游设备的进料口通过软连接密封对接，减少粉体物料输送过程中的扬尘外溢。螺旋轴的两端采用带密封结构的轴承座支撑，尾端轴承座设置在进料端外侧，避免和物料直接接触，延长轴承的维护周期，驱动端的轴承座除了承受径向载荷外，还需要承担螺旋推送物料产生的轴向推力，因此选用带推力承载能力的轴承配置，同时在驱动端设置减速电机直连的安装位，减少链传动带来的额外维护点。设备的安装边界需要结合现场布局确定，首先要预留低端进料口上方的接料空间，保证上游给料设备的落料点正对进料口中心，高端出料口的下方要预留下游设备的安装与维护空间，支架的底部设置地脚安装板，能够通过膨胀螺栓固定在车间混凝土地面上，也可以根据现场需求加装可调高度的支撑脚杯，

　　适配地面不平整的安装场景。槽体的侧壁预留有观察口位置，方便日常运行中观察物料的输送状态，出现堵料时也可以快速打开观察口进行清理，螺旋叶片和槽体内壁之间预留均匀的间隙，既避免叶片刮蹭槽壁，也能减少间隙过大造成的物料残留，对于易粘附的物料，还可以在叶片表面加装耐磨衬层，降低物料粘附对输送效率的影响。在实际选型应用中，需要根据输送物料的堆积密度、磨琢性调整螺旋叶片的厚度、螺距以及驱动功率，针对磨琢性强的物料，槽体内壁可以加装可更换的耐磨衬板，延长设备整体使用寿命，针对易起拱的粉体物料，还可以在槽体外部加装振动器，辅助物料顺利向前推送，避免槽内物料架桥堵料。整个结构的三维建模过程中，需要重点校验螺旋轴的同轴度、支架的受力变形量、转动部件和固定部件的干涉情况，确保所有运动部件在全行程回转过程中不会和固定结构产生刮碰，同时预留出轴承的润滑维护空间、紧固件的操作空间，方便后续设备组装和现场维护作业。
