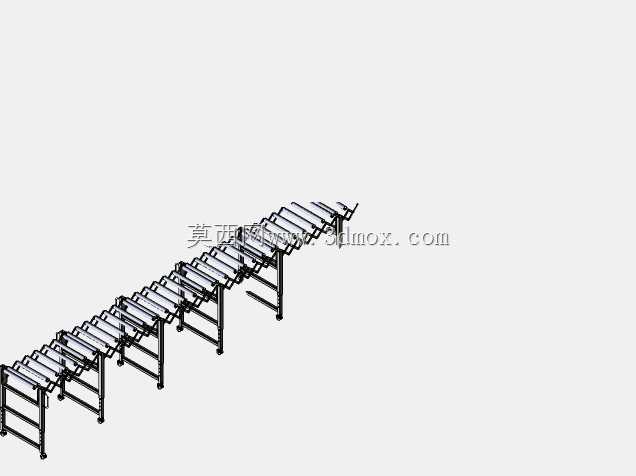

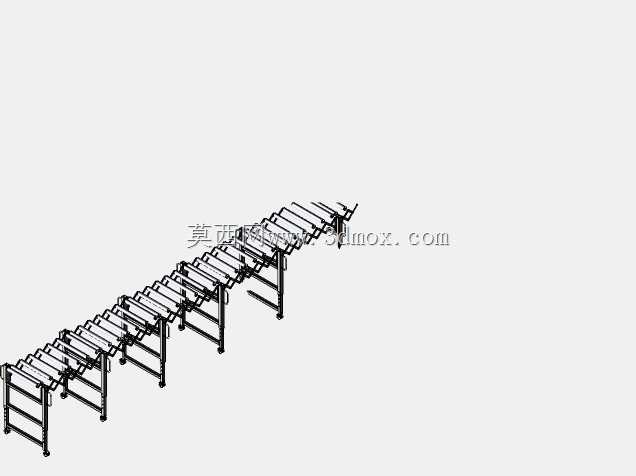

可膨胀柔性辊道物料输送结构设计

　　在轻工包装、食品加工、电子元器件组装、日化产品生产等多类离散制造场景中，物料的跨工位转运一直是产线布局里需要灵活适配的环节，尤其是当产线需要适配不同规格尺寸的包装物、异形工件，或是需要在有限车间空间内做转弯、变距输送时，传统固定辊距的刚性辊道输送机往往需要针对单一产品做定制改造，换产时调整成本高、适配周期长，而这款可膨胀柔性辊道输送结构，正是针对这类多品种小批量的生产转运需求做的结构优化设计。

　　从实际使用场景来看，该设备可直接对接包装机出料端、装配工位上下料点、仓储分拣线的接驳段，既可以处理规则的箱装、袋装物料，也能通过辊道的柔性膨胀调整，适配底部轮廓存在小幅起伏的异形工件，避免传统刚性辊道输送时易出现的卡滞、物料跑偏问题。设备的输送链条采用塑料与不锈钢两种材质组合设计，其中与物料直接接触的辊面配套塑料链节，能够在输送易刮花的包装件、精加工金属工件时避免表面损伤，而承担传动拉力的链节部分采用不锈钢材质，兼顾潮湿工况下的耐腐蚀能力与长期运行的结构强度，无需频繁做链节的防锈维护，在日化灌装车间、生鲜包装车间这类存在地面潮湿、偶尔有清洗水溅落的场景下也能稳定运行。

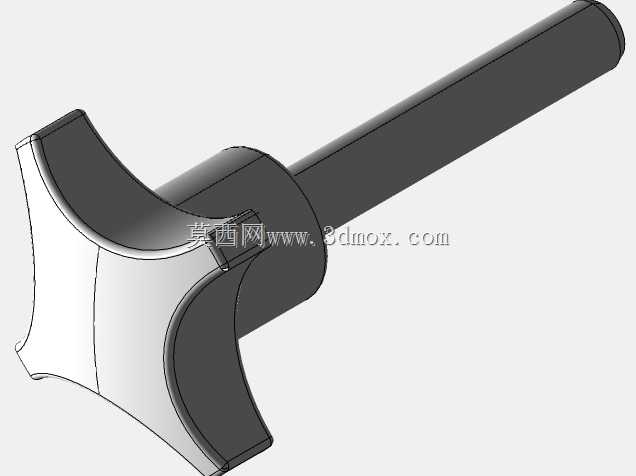

　　设计过程中，首先考虑的是不同产线的安装边界适配问题，整机的机架段采用分段式模块化拼接结构，单段机架的长度可根据现场安装空间做裁切调整，无需重新开模制作整体机架，转弯段的辊组可根据布局需求调整偏转角度，最小转弯半径可适配车间内常见的1.2米通道转向需求，设备的进料端高度可在600mm到900mm区间内做支脚调节，能够直接对接市面上多数常规生产设备的出料口高度，无需额外增设过渡接驳台。辊道的膨胀调节结构采用内置式凸轮顶推设计，调节时无需拆卸外部护板，仅通过侧端的调节手轮即可同步调整整段辊道的辊间距，调整范围可覆盖100mm到300mm宽度的物料输送需求，换产调整时间可控制在10分钟以内，相比传统需要逐个拆卸辊轴调整间距的结构，大幅降低了产线换产的停机时间。

　　从功能特性来看，该输送结构的承载能力经过结构强化，单段标准长度的机架可承载每米50kg的均布载荷，能够满足多数轻工、电子、食品行业的常规物料转运需求，整机的传动部分采用侧装式减速电机直连主动轴的设计，省去了传统链传动的中间过渡链轮，减少了传动环节的故障点，运行时的噪音可控制在65分贝以内，符合车间生产的噪音管控要求。设备的两侧护板采用快拆式结构，日常清理辊道缝隙内的物料碎屑时，无需工具即可直接拆下护板做清洁，避免碎屑堆积卡滞辊组转动。针对部分需要在输送过程中完成工件姿态调整的工位，该辊道还可配套加装侧向导条、挡停机构，导条的安装位置可沿护板上的T型槽任意调整，无需额外打孔固定，能够快速适配不同尺寸工件的导向需求。

　　在结构细节的设计上，辊轴的两端采用免维护的含油轴承配合不锈钢轴套，长期运行无需定期加注润滑脂，避免润滑脂滴落污染输送的物料，尤其适合食品、医药类对生产洁净度有要求的场景。链条的张紧结构设置在设备的尾端，采用滑块式张紧设计，张紧调整时仅需松开两侧的固定螺栓即可调整尾轴位置，操作空间充足，一线维护人员无需俯身到设备底部即可完成张紧操作。设备的支脚底部配套橡胶减震垫，可抵消运行时的小幅振动，避免设备运行时出现位置偏移，同时也能减少振动传递到地面，对车间内的精密检测工位不会造成振动干扰。

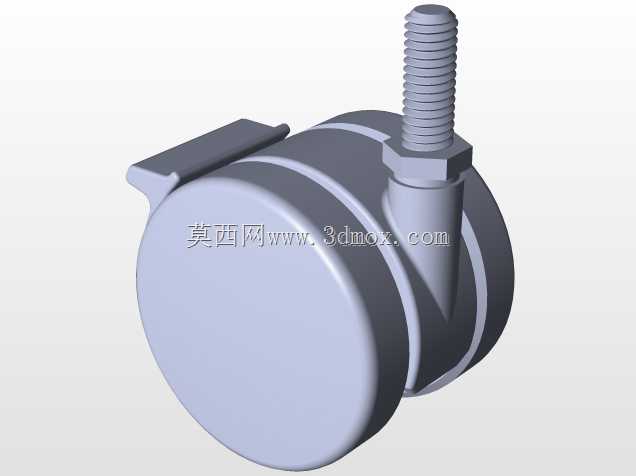

　　从安装适配的角度来说，该输送结构的进料端与出料端都预留了标准的连接板安装孔位，可直接与同系列的转弯输送机、提升机、分拣台做拼接，组成完整的物料输送系统，无需单独设计转接连接件。整机的电气布线全部内置在机架的侧梁空腔内，外部无裸露线缆，既避免了生产过程中物料剐蹭损坏线缆，也让设备整体外观更整洁，符合现代化车间的5S管理要求。针对部分需要频繁移动设备的场景，还可在支脚位置替换安装万向脚轮，脚轮带刹车锁定结构，移动到位后锁定即可固定设备位置，适合临时搭建的试生产线、展会演示产线这类需要频繁调整布局的使用场景。
