高精度带轴斜齿轮传动组件结构设计

　　在重载传动系统的布局设计中，带轴齿轮往往是决定整套传动链运行稳定性的核心零件，这类集成轴段与轮齿的一体化结构，省去了齿轮与传动轴之间的键连接、过盈配合装配环节，从根源上避免了配合间隙带来的传动回程误差，也消除了装配应力集中导致的轴齿断裂风险，在中高速、重载的传动工况下优势十分明显。从实际应用场景来看，这类带轴斜齿轮常见于工业变速器的中间传动级、机床主轴进给传动箱、重型输送设备的动力输入端，部分对传动平稳性要求极高的精密传动设备，也会采用这类一体化轴齿结构来降低传动噪音、提升传动精度。

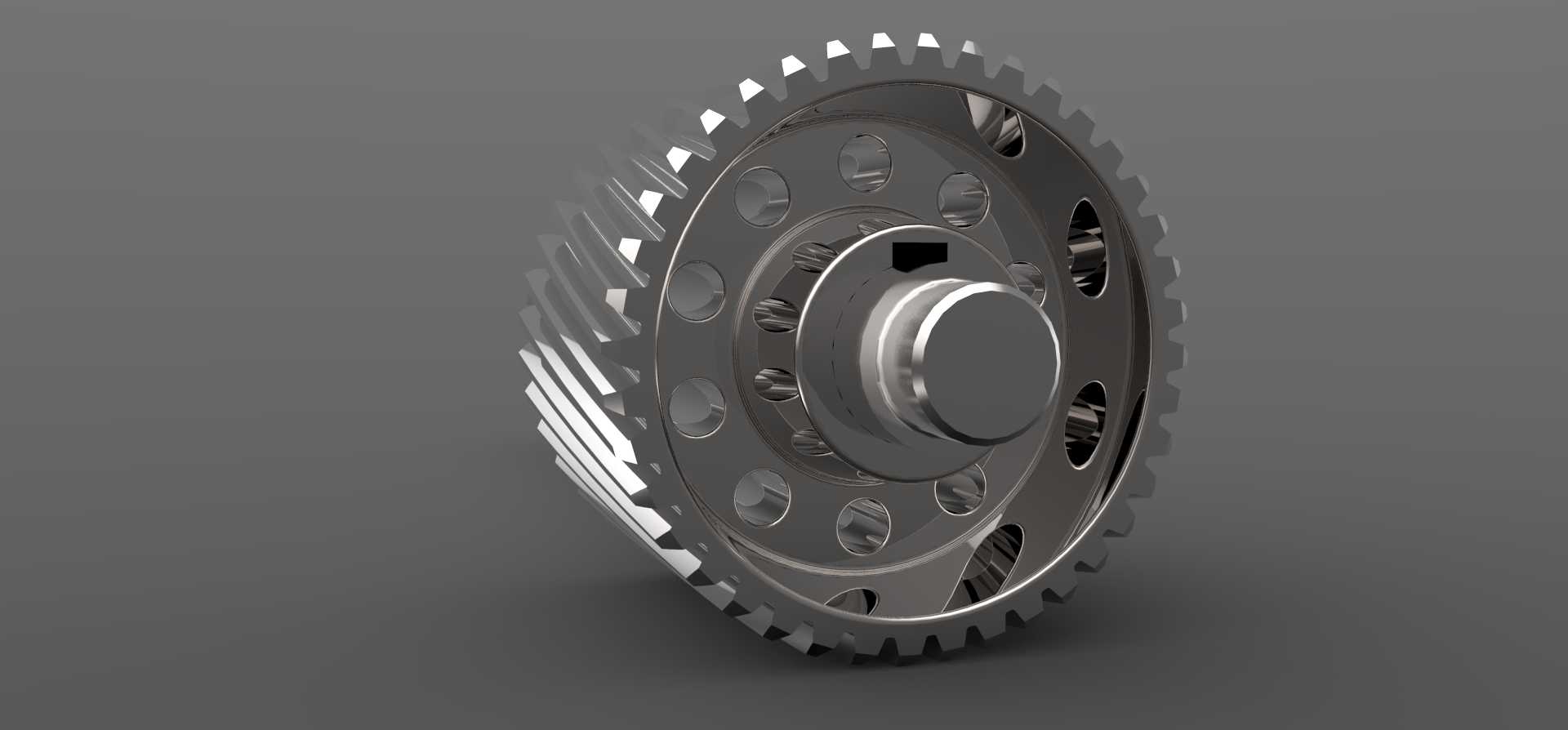

　　从结构功能特性来看，该带轴齿轮采用斜齿齿形设计，相比直齿圆柱齿轮，斜齿啮合过程中轮齿是逐步进入、退出啮合状态，不会出现直齿传动的瞬时冲击，啮合重合度更高，单齿承受的载荷更小，不仅能承载更大的传动扭矩，运行过程中的振动与噪音也能得到有效控制。轮齿端面上设计的减重孔结构，是在保证轮体结构强度的前提下，尽可能降低转动惯量，减少设备启停过程中的惯性冲击，同时减重孔的排布经过受力校核，避开了轮齿根部的应力集中区域，不会削弱轮体的承载能力。轴段部分设计有定位轴肩，装配时可以直接通过轴肩实现轴承、密封件的轴向定位，不需要额外加装定位套，简化了装配流程，也能保证传动组件的同轴度精度。

　　在设计思路层面，这类一体化带轴齿轮的建模需要优先考虑受力分布与加工工艺的匹配性，首先要根据传动系统的额定输入扭矩、转速、传动比确定轮齿的模数、螺旋角、齿宽参数，螺旋角的选择通常控制在8到15度区间，平衡轴向力与传动平稳性的矛盾，避免螺旋角过大导致轴承承受过大轴向载荷，也防止螺旋角过小无法发挥斜齿的传动优势。轴段的直径设计需要结合扭矩传递强度、临界转速计算来确定，长轴段还要校核挠度变形，避免高速运转时出现轴系振摆，影响轮齿啮合精度。轮体与轴段的过渡位置设计有圆角过渡，避免直角台阶带来的应力集中，提升零件的疲劳寿命，这也是很多新手建模时容易忽略的细节，直角过渡的轴齿在交变载荷下很容易在台阶位置出现疲劳裂纹，最终导致断轴故障。

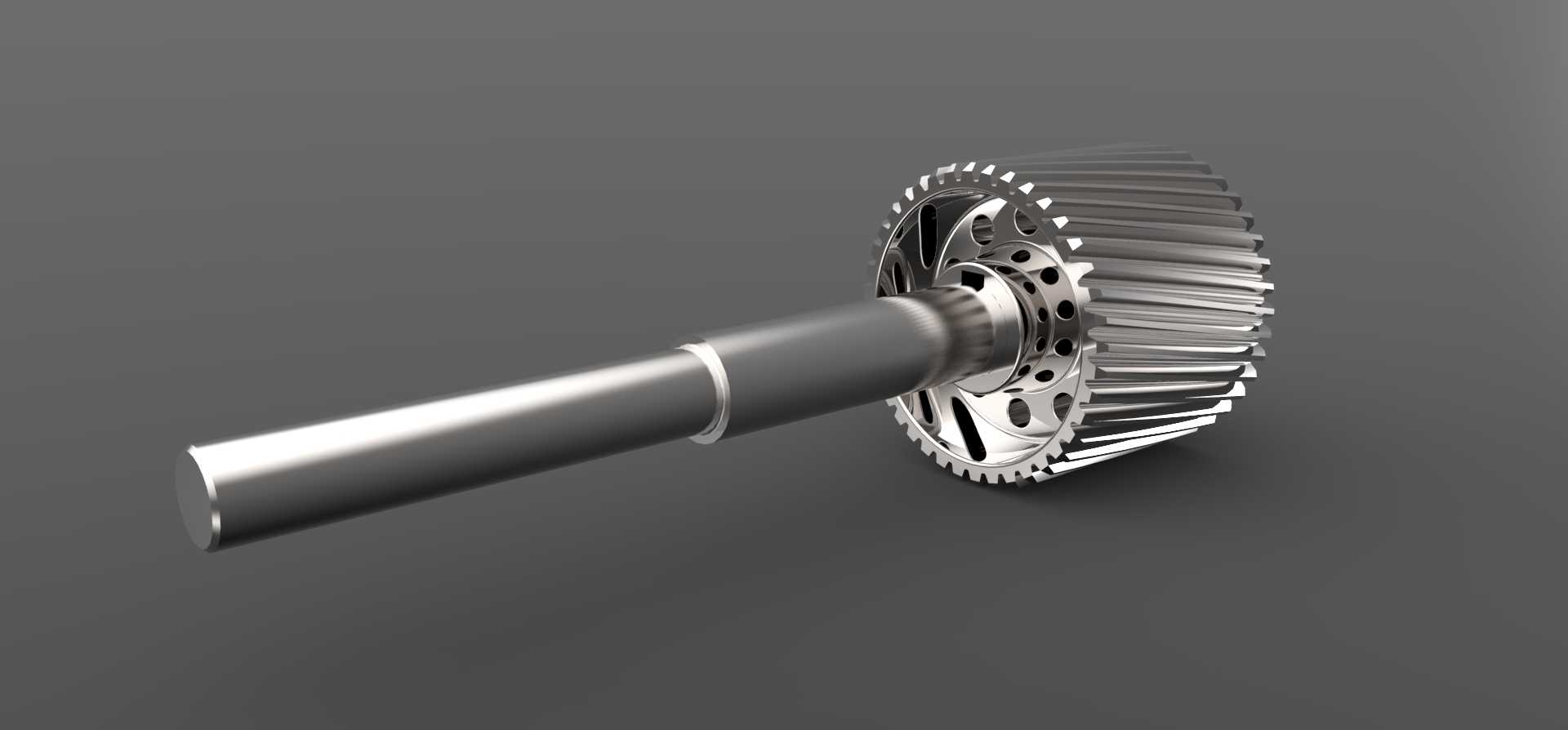

　　关于外形尺寸与安装边界，该带轴齿轮的轴段两端为轴承安装位，安装位的直径公差需要匹配所选轴承的内孔配合公差，通常采用k6级过渡配合，保证轴承内圈与轴同步转动，不会出现跑内圈的故障。轮齿部分的最大外圆尺寸需要匹配传动箱内部的安装空间，保证轮齿转动时与箱体内壁、相邻传动件之间留有足够的安全间隙，通常单边间隙不小于2.5毫米，避免运行过程中出现剐蹭。轴段的总长度需要结合轴承安装位置、密封件厚度、端盖结构尺寸综合确定，伸出端的长度要匹配联轴器或者带轮的安装尺寸，轴端通常设计有螺纹孔或者卡槽，用于锁紧外接传动件，防止运转过程中出现轴向窜动。轮齿部分的齿向公差、齿形公差需要根据传动精度等级确定，用于精密传动的轴齿通常需要达到6级精度，普通工业传动场景下8级精度即可满足使用需求。

　　在实际选型替换场景中，这类带轴齿轮的三维模型可以直接用于传动箱的虚拟装配校核，提前验证轴段长度、轮齿位置与周边零件的干涉情况，避免实际加工装配时出现尺寸不匹配的问题。建模过程中对轮齿的渐开线齿形进行了精确拟合，保证齿形参数的准确性，导入有限元分析软件时可以直接用于轮齿接触应力、轴段扭转强度的仿真计算，不需要再对齿形进行二次修正。轴段上的退刀槽、圆角等工艺结构都按照实际加工要求进行了还原，不会出现无法加工的工艺死角，模型的结构细节完全符合实际加工生产的要求，可以直接作为工艺编制、数控加工的参考依据。
