卡通表情联动波浪传动玩具结构

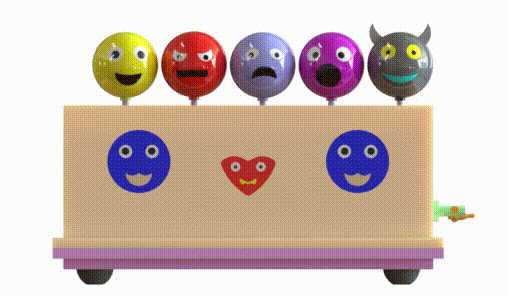

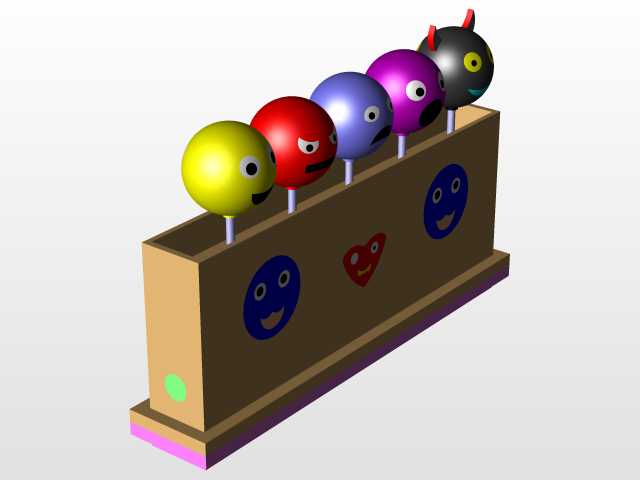

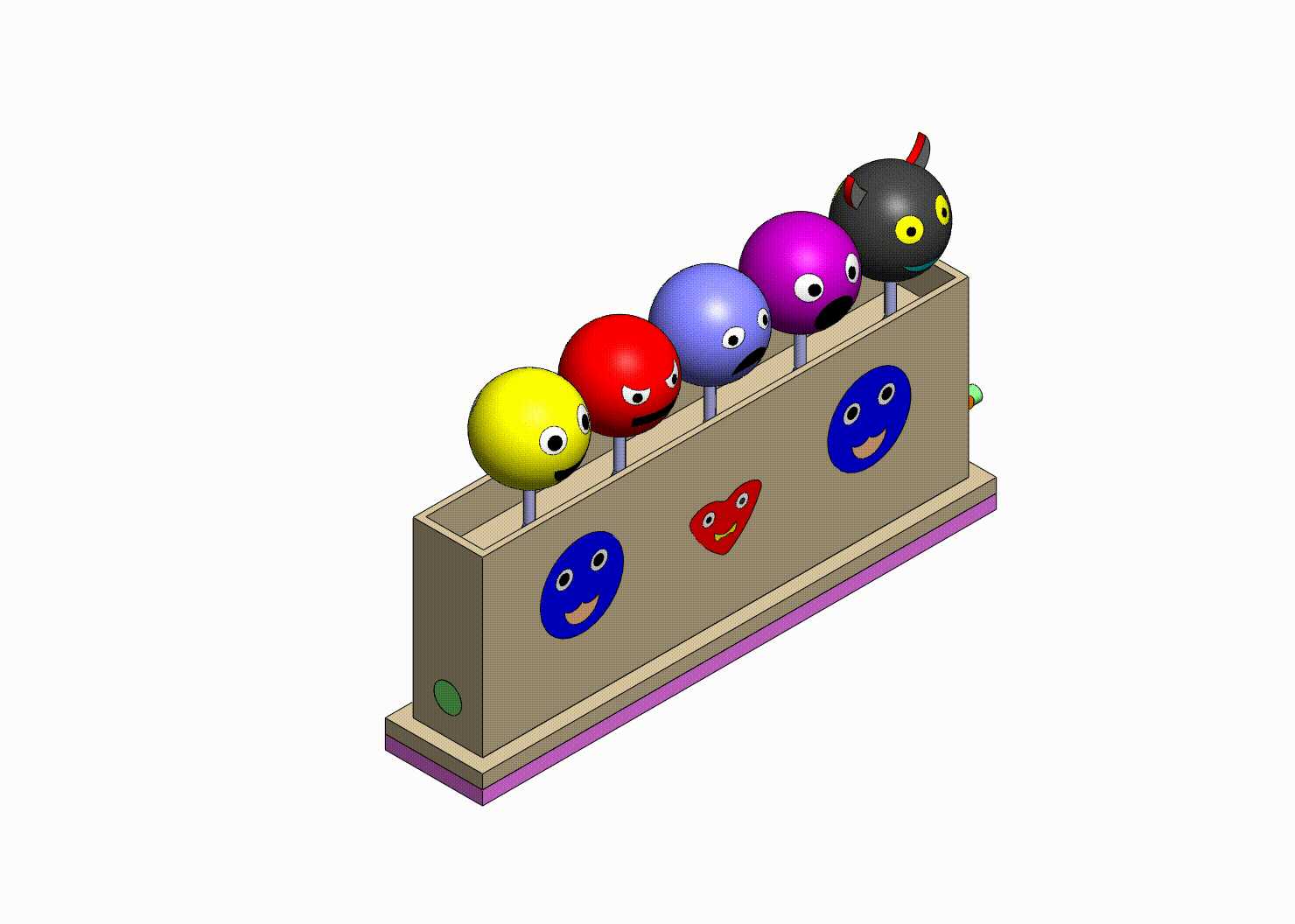

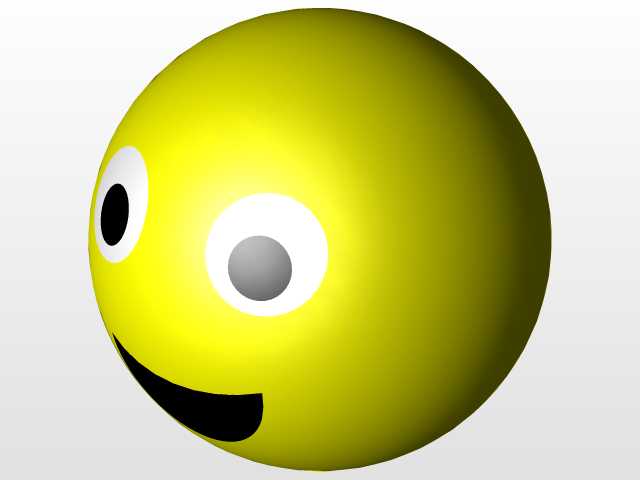

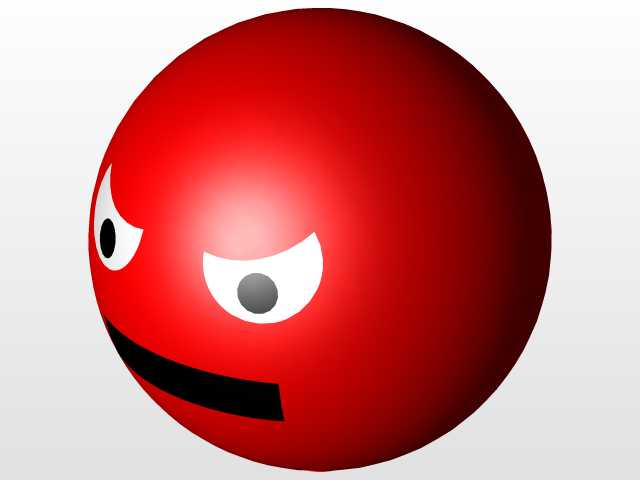

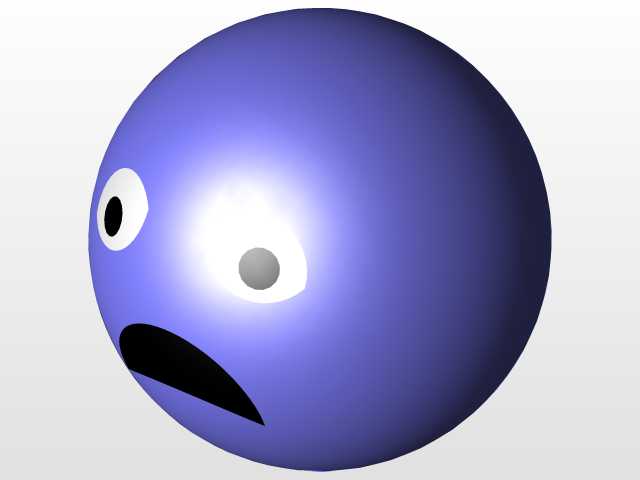

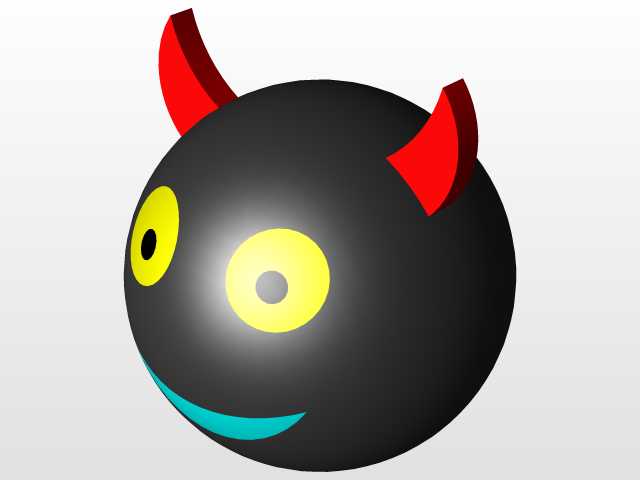

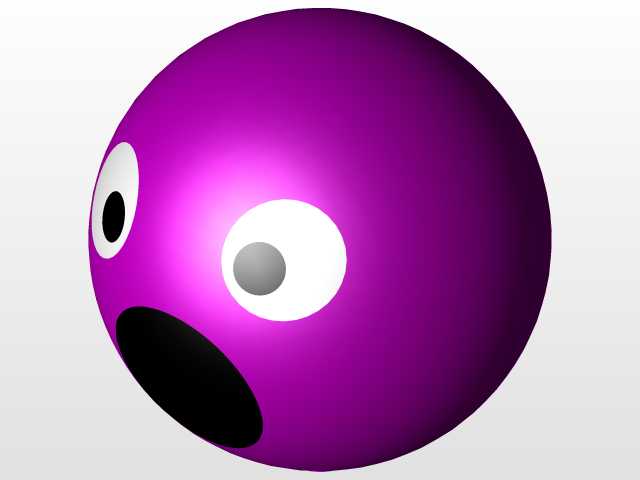

　　这款趣味波浪传动玩具，核心应用场景集中在桌面解压摆件、儿童益智教具、潮玩展陈装置三个方向，日常放置于办公桌面时，可通过手动驱动实现顶部表情件的波浪式起伏动作，缓解长时间伏案的视觉疲劳；作为幼教场景的教具使用时，可直观展示偏心轴传动的位移规律，帮助低龄群体理解基础机械运动逻辑；在潮玩门店的展陈区域，可搭配透明外罩作为动态展示件，通过持续的起伏动作吸引客流关注。从实际功能特性来看，装置底部为一体化承载基座，基座内部隐藏整根偏心传动轴，轴上按固定相位差排布五组偏心轮，每个偏心轮对应顶部一根竖向顶杆，顶杆顶端固定不同表情的卡通球头，当传动轴转动时，不同相位的偏心轮会带动对应顶杆做上下往复运动，相邻顶杆的运动存在固定时间差，

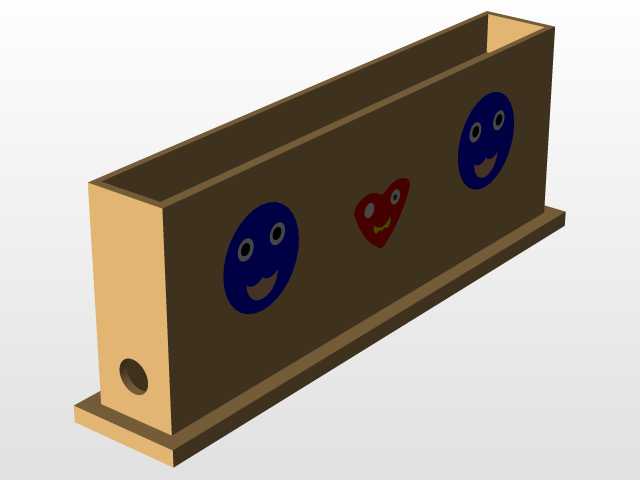

　　最终在视觉上形成连续的波浪起伏效果。基座正面额外设置了固定式卡通表情贴片，贴片与基座采用卡槽式连接，无需额外紧固件即可完成固定，既丰富了整体视觉层次，也不会干扰内部传动结构的运行。设计过程中优先考虑了传动的顺滑性与结构的易装配性，偏心轮与顶杆的接触端采用圆弧过渡设计，避免运动过程中出现卡滞；顶杆与基座上的导向孔采用间隙配合，预留0.1mm的配合间隙，既保证顶杆运动时不会出现径向晃动，也不会因加工公差导致装配困难。所有外露的卡通表情件均采用圆角处理，边缘无尖锐棱角，满足玩具类产品的安全使用要求。外形尺寸方面，基座整体长度控制在220mm区间，宽度为80mm，基座自身高度为60mm，搭配顶部顶杆与表情件后，整体最大高度为150mm，

　　安装边界仅需占用A4纸三分之一左右的桌面面积，无需额外固定结构，直接放置于平整台面即可稳定运行。内部传动轴的两端采用简易轴座支撑，轴座与基座为一体化注塑成型结构，减少了额外零件的数量，降低装配复杂度；偏心轮与传动轴采用过盈配合，装配时直接压装到位即可，无需额外的定位销或紧定螺钉，适合小批量快速生产。考虑到手动驱动的使用需求，传动轴的一端延伸出基座侧面，可搭配小型手摇柄，使用者转动手摇柄即可控制波浪起伏的速度，摇柄转动阻力控制在0.5N·m以内，即使是低龄儿童也可轻松驱动。结构设计时还预留了改装空间，若需要实现电动驱动，可直接在基座内部预留的腔体内放置小型减速电机，电机输出轴与传动轴通过联轴器连接，无需对原有基座结构做大规模修改，

　　即可升级为自动运行的动态摆件。顶杆的运动行程统一设置为20mm，相邻偏心轮的相位差为72度，保证五个表情件的起伏动作连贯无断点，视觉上的波浪效果流畅自然，不会出现动作断层的突兀感。基座底部设置有四个浅型防滑脚垫槽，可粘贴橡胶防滑垫，放置于光滑桌面时不会随传动轴的转动出现移位，保证运行过程中的稳定性。所有零件的壁厚统一设置为2mm，既满足注塑成型的工艺要求，避免出现缩痕、填充不足等成型缺陷，也将整体重量控制在300g以内，方便挪动与携带。
