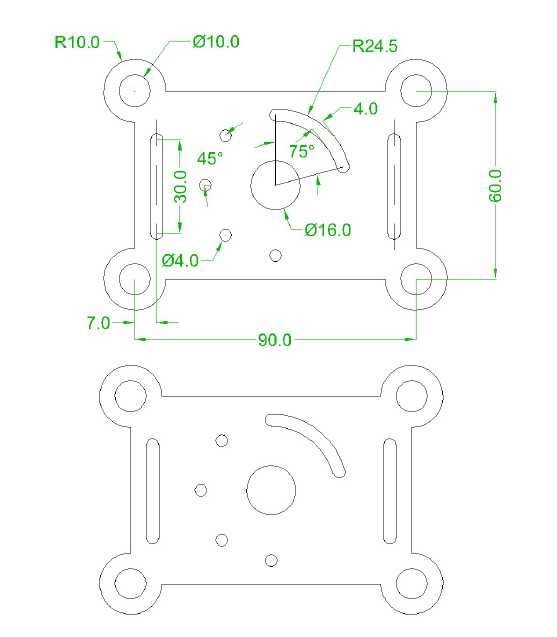

CAD基础练习用多孔安装板平面图形

　　这类平面练习图形对应工业场景中常见的安装定位板类零件，多用于小型电控模块、传感单元的承载固定，在轻工自动化生产线的工位辅件、小型设备的内置安装支架中应用广泛。从结构设计逻辑来看，图形四角设置带圆角的安装耳座，对应M4规格的螺栓过孔，耳座处R10的外圆角与R3的内圆角做了平滑过渡，既避免安装时的应力集中，也能减少加工时的刀具接刀痕迹。板件主体轮廓采用R245的大圆弧与直线段衔接，整体长宽控制在90mm×60mm的边界内，属于小型安装件的常规尺寸范畴，可直接嵌入宽度70mm的铝型材安装槽内使用。图形中部的多组孔位做了差异化设计，Φ10、Φ15的圆孔对应不同规格的元器件定位销，Φ16的沉孔用于容纳螺栓头部，保证安装后板面无凸起，

　　避免干涉上方搭载的元件。中部的弧形槽为调节位设计，槽宽4mm，可适配M3螺栓的位置微调，满足安装时的对位公差补偿需求，这类槽位在实际生产中多采用线切割或铣削加工成型。设计这类练习图形时，刻意将对称结构、圆弧连接、孔位标注、公差配合等基础制图要素整合在同一图面，绘图过程中需要熟练运用对象捕捉、极轴追踪、坐标输入等基础操作，才能保证各圆弧段相切顺滑、孔位中心距尺寸精准。从安装边界来看，板件四角安装孔的中心距分别为80mm和45mm，对应标准安装孔位，无需额外加工转接孔即可直接固定在现有安装基座上，板厚常规选取3mm或5mm的冷轧钢板，加工后做发黑或镀锌处理即可满足常规工况的防锈需求。图面标注的尺寸公差未做高精度要求，符合普通安装板的自由公差等级，适合初学者掌握二维绘图的核心操作逻辑，理解机械零件从平面图形到实物加工的尺寸传递逻辑，为后续三维建模、工程图输出打下基础。
