对称式多铰接机械连接摇臂结构练习图

项目分类:通用机械零部件 发布时间:2021-12-04 ID:427229
  • 对称式多铰接机械连接摇臂结构练习图
  • 对称式多铰接机械连接摇臂结构练习图

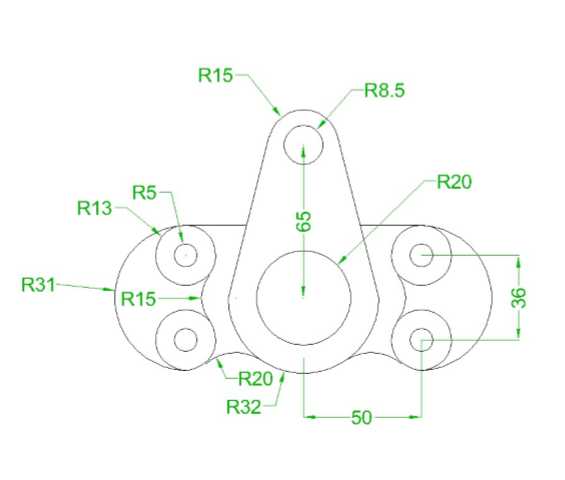

  这类对称式多铰接连接结构,常见于中轻载传动链路的力矩传递场景,在小型轻工输送设备、手动工装夹具的联动机构、纺织机械的张紧调节组件中都能见到同构型零件的应用,核心作用是通过多组铰接孔位同步联动两侧执行端,将单一输入端的摆动动作均匀传递到对称布置的两个作业点位,避免单侧受力带来的机构卡滞、偏磨问题。从结构构型来看,整体采用中轴对称布局,中心设置大直径主铰接孔作为整个零件的回转基准,上下两侧的圆弧轮廓做了等强度修形,既减少了零件整体重量,也避免了直角位置的应力集中问题;左右两侧各布置两组同轴铰接孔位,孔位周边做了凸台加厚处理,提升铰接位置的接触强度,避免销轴反复转动造成的孔口压溃变形。尺寸标注上,中心主孔到零件顶端的定位尺寸为65,

  两侧铰接组的横向定位尺寸为50,下端安装基准到中心孔的垂直定位尺寸为36,各圆弧过渡段分别采用R13、R15、R20、R32、R8.5、R15的曲率做平滑衔接,所有外轮廓圆弧都与相邻直线段、孔位外圆保持相切约束,建模时可以先绘制半侧轮廓再做镜像约束,能有效减少尺寸标注的冗余,也能保证两侧结构的形位公差一致性。设计这类零件时,首先要确认中心主孔的配合公差,通常与固定销轴采用间隙配合,保证零件摆动时的转动顺畅度;两侧的铰接孔需要根据联动杆件的销轴直径选配配合精度,若用于频繁往复摆动的场景,孔位还需要预留衬套安装空间,避免基体直接磨损后整体报废。零件的安装边界需要注意,整体外轮廓最大宽度方向不超过两侧R15圆弧的外切线,

  垂直方向总高度不超过顶端R15圆弧与下端R32圆弧的最大间距,安装时需要预留足够的摆动避让空间,避免零件转动过程中与周边机架、其他传动件发生运动干涉。建模练习过程中,需要重点关注多圆弧相切的约束逻辑,很多初学者容易在绘制轮廓时出现圆弧未闭合、相切约束遗漏的问题,导致后续拉伸、倒角特征报错;同时要注意各孔位的中心线对齐关系,两侧铰接孔的同轴度、中心孔与两侧孔位的位置度,都会直接影响后续装配后机构的运动顺畅度,若位置偏差过大,装配后会出现销轴卡滞、摆动阻力大的问题,长期运行还会造成零件的异常磨损。
