Solidworks基础训练用机械夹块结构练习件

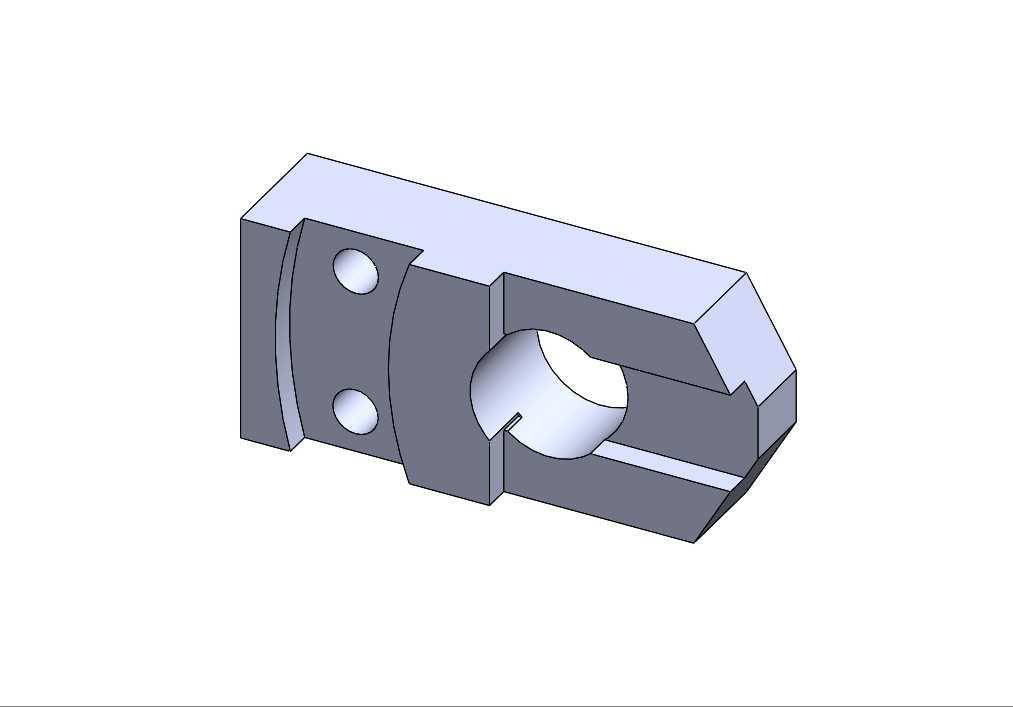

　　这类带侧向开口与同轴通孔的块状零件，常见于工装夹具的快换连接模块、小型执行机构的铰接锁紧单元，在自动化生产线的工位定位、手动工装的快速装夹场景中应用较多，主要承担轴类零件的抱紧锁紧、相邻构件的铰接传动功能，开口槽的设计让零件具备一定的弹性形变空间，锁紧时可通过侧向紧固件收窄槽宽，抱紧穿过中心孔的轴件，实现无键连接的快速装拆，相比传统键槽连接，这种结构装拆效率更高，对轴件表面的加工精度要求更宽松，适合频繁换型的中小负载工装场景。从结构设计逻辑来看，零件左侧的两个同轴沉孔用于穿装固定螺栓，可将整个夹块锁紧在相邻的安装基座上，孔位的同轴度、孔端面与安装面的垂直度直接影响装配后的连接刚性，建模时需要优先确定安装基准面，

　　再以基准面为参照定位孔位，避免后续装配出现螺栓卡滞、结合面缝隙过大的问题。零件右侧的楔形切削面是为了避让相邻运动构件的运动轨迹，避免机构动作时出现运动干涉，斜角的角度需要匹配相邻构件的摆角范围，设计时通常会预留1-2mm的安全间隙，防止加工误差导致运动卡滞。中心的通孔与开口槽采用贯通式设计，槽宽尺寸需要根据所选锁紧螺栓的预紧力计算，既要保证锁紧时槽部形变足够抱紧轴件，又要避免形变过大导致零件出现塑性断裂，槽底的圆角过渡是应力集中防控的关键，直角槽底在反复锁紧松开的交变应力下容易萌生裂纹，建模时必须添加符合工艺要求的过渡圆角，匹配铣削加工的刀具半径，避免出现无法加工的清角特征。零件的整体外形尺寸需要匹配安装工位的空间边界，

　　左侧安装面的平面度要求控制在0.02mm以内，保证与基座结合时的接触刚性，中心孔的轴线与安装面的平行度需要控制在0.03mm/100mm范围内，避免抱紧轴件后出现轴系偏载，加剧轴与孔的磨损。建模过程中需要依次完成基体拉伸、凸台搭建、旋转切除、孔位加工、倒角倒圆角、扫描切割等特征操作，每一步特征都需要对应实际加工的工序逻辑，比如先完成大基体的成型，再添加局部凸台，最后进行孔系加工与边角处理，和实际铣削加工的工序顺序保持一致，这样建出的模型不仅特征逻辑清晰，后续转工程图时也能直接匹配加工工艺要求，减少工艺人员的二次调整工作量。这类练习件覆盖了机械零件设计中最常见的特征类型，从基准选择到特征顺序，从工艺避让到应力防控，都贴合实际工业零件的设计逻辑，能帮助初学者快速建立建模与实际加工关联的思维，避免出现只追求外形相似、忽略工艺可行性的建模问题。
