带凸缘定位圆柱销轴结构设计

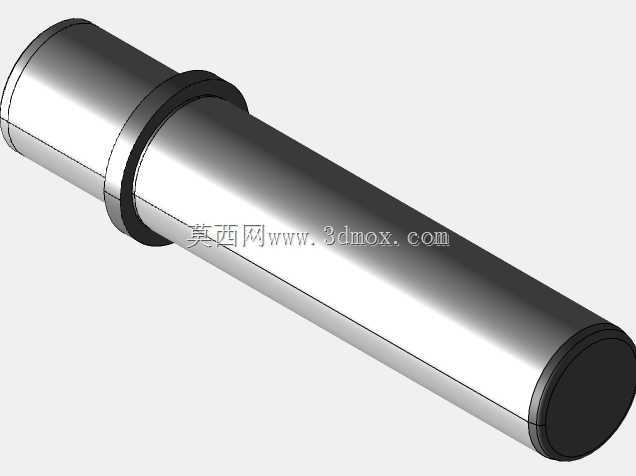

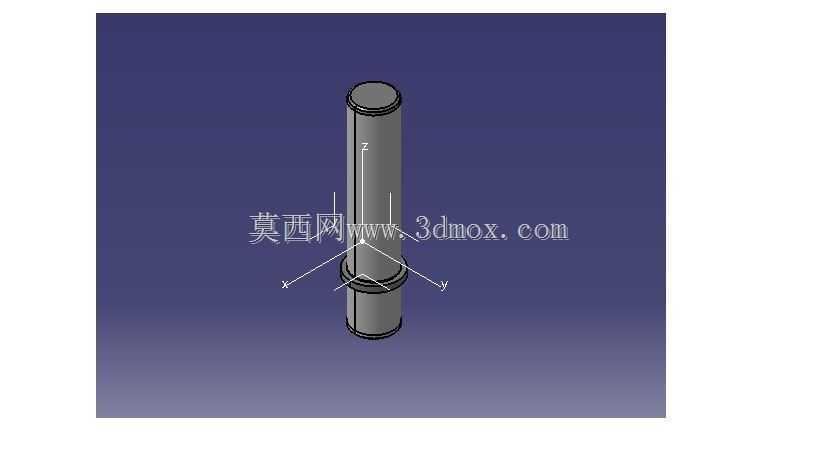

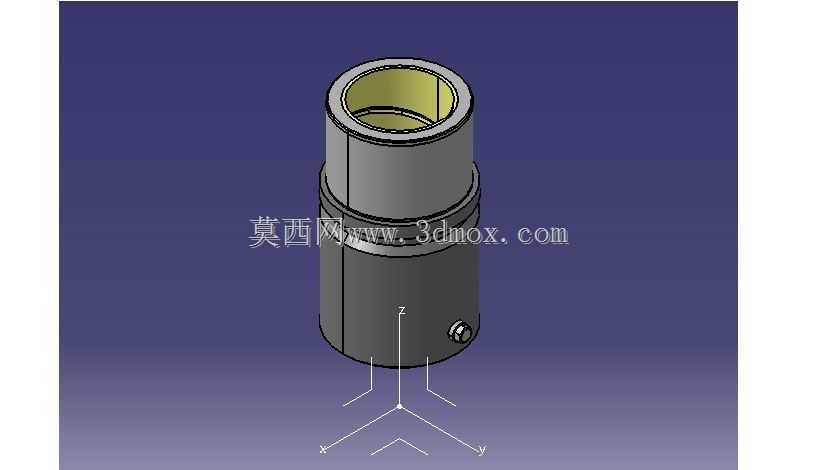

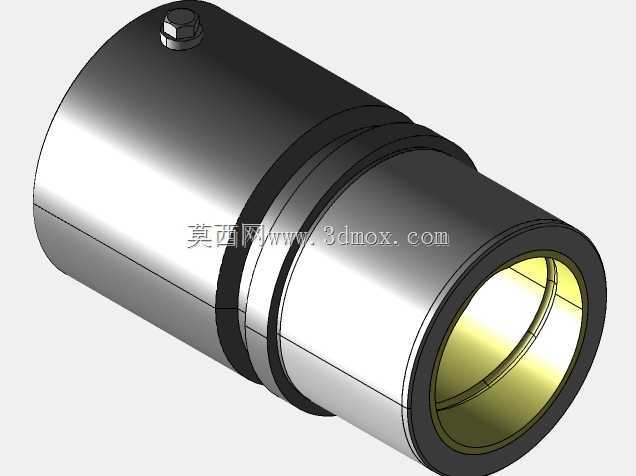

　　这类带中部凸缘的圆柱销轴，在工装夹具、输送线铰接位、小型设备连杆传动结构中应用十分广泛，日常做结构设计时经常会遇到这类零件的选型或建模需求。从结构上看，零件主体为等直径圆柱杆身，中部设置一圈径向凸起的定位凸缘，两端做了小尺寸的倒角处理，顶端带有直径略大于杆身的端帽，整体为同轴回转体结构，建模时通过旋转凸台特征即可完成主体成型，不需要复杂的曲面或多特征拼接，结构规整度高，加工时可直接采用圆钢料车削成型，加工工序简单，量产成本可控。

　　在实际设备装配场景中，这类销轴的核心作用是实现两个或多个构件的铰接定位，中部的凸缘是核心定位结构，装配时凸缘的两个端面分别贴合两侧铰接构件的安装面，既可以限制销轴沿轴向的窜动，避免销轴工作过程中从安装孔内脱出，也能精准控制两侧构件的安装间距，防止铰接位出现轴向间隙过大导致的晃动问题。杆身部分与安装孔采用间隙配合，配合公差通常选H8/g7即可满足常规铰接转动需求，如果是用于固定定位的场景，也可选用过渡配合搭配防转销实现锁止。

　　做这类零件的设计时，首先要根据铰接位的载荷大小确定杆身直径，杆身的有效长度需要匹配被连接构件的总厚度，预留出卡簧或锁片的安装空间，中部凸缘的外径通常比杆身直径大3-5mm，凸缘厚度根据轴向承载的剪切力计算确定，避免凸缘受挤压出现变形。两端的倒角除了去除加工毛刺外，主要作用是引导销轴顺利穿入安装孔，降低装配难度。安装边界方面，需要注意销轴装入后，两端不能突出安装面过多，避免与周边运动构件发生干涉，凸缘位置要精准对应构件的贴合面，不能出现偏位导致装配后构件别卡。

　　这类销轴在实际使用中，通常会在杆身表面做淬火处理提升表面硬度，减少铰接转动过程中的磨损，延长零件使用寿命，对于有防腐需求的工况，也可做镀锌或发黑表面处理。建模过程中需要重点保证各段圆柱的同轴度公差，凸缘两端面与杆身轴线的垂直度也要控制在合理范围内，避免装配后出现铰接转动卡滞的问题。
