分段式柔性钣金防护构件结构设计

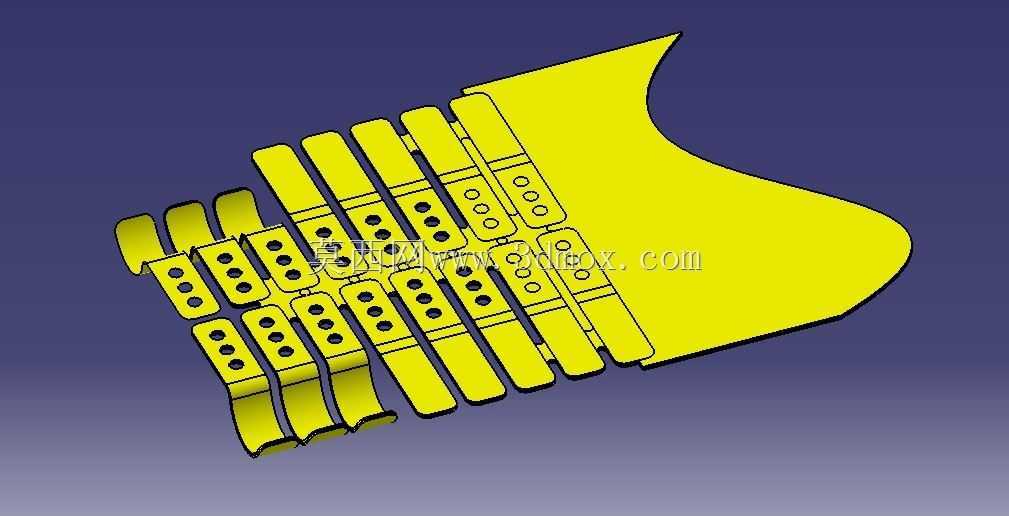

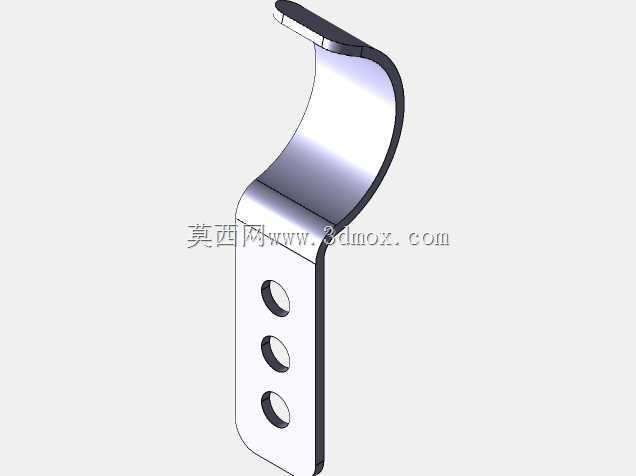

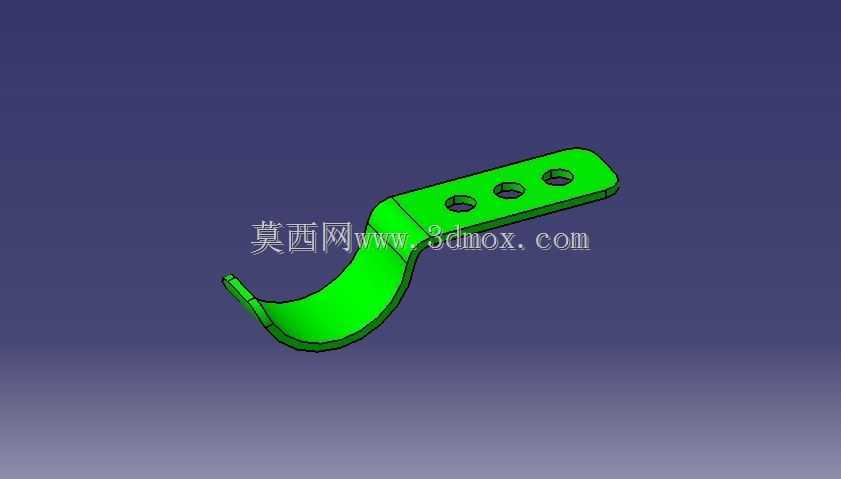

　　这类分段式柔性钣金防护构件，多应用在存在往复直线位移的机械运动副防护场景中，比如机床导轨的行程防护、自动化线性模组的外露运动段遮挡，核心作用是阻隔加工过程中产生的金属切屑、切削冷却液飞溅，同时避免外界粉尘、硬质杂物落入运动导轨或传动副的配合间隙，造成配合面磨损、卡滞甚至传动失效的问题。从结构设计逻辑来看，该构件采用多段独立钣金单元依次铰接串联的形式，每一段钣金单元都做了适配弯曲弧度的压型处理，相邻单元之间预留了合理的摆动间隙，既可以在伸展状态下形成连续完整的防护面，完全覆盖需要防护的运动区间，也能在设备运动部件回程时逐段叠合收拢，收拢后整体占用的轴向安装空间极小，不会过多挤占设备的有效行程余量。每段钣金单元上的阵列开孔，

　　一方面是为了降低整体构件的自重，减少运动过程中防护件自身带来的附加惯量，避免对设备运动轴的动态响应造成额外负担，另一方面这些开孔也可以作为安装固定位，在需要加装密封刮屑条、缓冲阻尼垫的时候，直接通过孔位完成紧固件连接，不需要额外在钣金件上二次钻孔加工。设计时需要重点把控每段铰接位置的转动角度范围，要匹配所适配设备的最大行程长度，计算好伸展状态下各段的衔接重叠量，避免伸展到位后相邻段之间出现缝隙，导致切屑或冷却液从接缝处渗入；同时还要校核收拢状态下各段钣金的叠合顺序，保证叠合过程中不会出现卡滞、干涉的情况，钣金边缘都做了折边钝化处理，既提升了单段钣金的结构刚性，避免长薄钣金件受切屑冲击出现变形，也能消除锐边带来的装配安全隐患。

　　安装边界上，构件两端分别预留了与设备固定端、运动端连接的安装面，安装时需要保证防护构件的伸展收拢方向与运动轴的进给方向完全平行，两侧与设备机身的间隙控制在合理范围，避免运动过程中防护件与机身结构发生剐蹭。这类钣金防护结构相比传统的风琴式防护布，抗硬物冲击、耐切削液腐蚀的能力更强，使用寿命更长，在金属切削设备、长行程自动化输送模组的防护设计中应用十分广泛，建模过程中需要逐段验证铰接位置的运动干涉情况，模拟全行程下的伸展与收拢状态，确保每一段钣金的摆动角度都在设计范围内，不会出现运动死点。
