三辐式手轮操控结构三维设计

　　这类三辐式手轮结构，常应用在各类需要手动调节、手动操控的工业设备上，比如机床的进给调节工位、阀门的启闭操作端、工装夹具的锁紧调节位置，还有部分中小型输送设备的张紧调节部位，都是这类手轮的典型应用场景。手轮作为人工向设备传递操控力矩的直接部件，核心作用是把操作人员手部施加的圆周力，通过中心的连接结构传递到设备的调节轴上，实现位移调节、锁紧固定、参数微调这类操作。

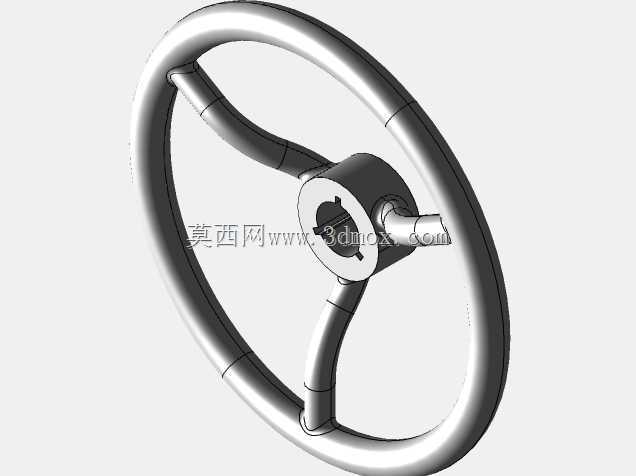

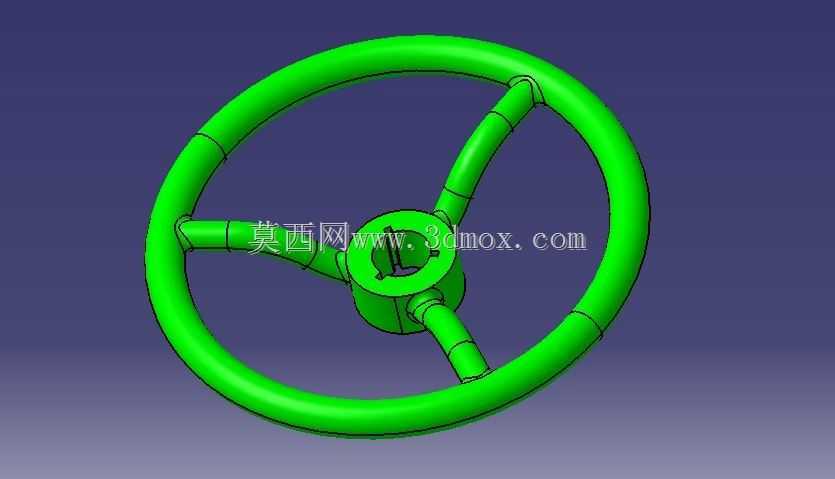

　　从结构设计来看，这款手轮采用三辐条对称布局，相比两辐条结构，在同等材料用量下能获得更好的抗扭刚性，转动施力时的受力分布更均匀，不会出现单方向施力时辐条应力集中的问题，同时相比四辐条结构，又能减少不必要的材料冗余，兼顾结构强度和轻量化需求。轮圈部分采用等直径的圆弧截面设计，表面做了分段式的防滑结构处理，操作人员握持转动时，手掌与轮圈的接触摩擦力足够，即使手上沾有少量切削液或者润滑油脂，也不容易出现打滑脱手的情况，转动施力的手感更稳定。

　　中心的轮毂部分做了带键槽的通孔设计，安装时可以直接与设备的调节轴配合，通过平键传递扭矩，避免手轮与轴之间出现相对转动，轮毂与辐条的连接位置做了圆弧过渡处理，能有效分散转动施力时的应力集中，避免长期交变载荷下辐条根部出现疲劳断裂的问题。三根辐条采用等截面的圆柱结构，沿轮毂中心呈120度均匀分布，每根辐条与轮圈的连接位置同样做了圆弧过渡，消除结构尖角带来的应力集中隐患。

　　在安装边界上，这款手轮的中心安装孔尺寸适配常规直径的调节轴，键槽尺寸符合通用机械传动的标准规格，轮圈的外径尺寸设计兼顾了操作力矩需求和安装空间限制，既不会因为直径过小导致操作人员需要施加很大的握力才能转动，也不会因为直径过大占用过多的设备周边操作空间，安装后轮毂的端面与设备安装面之间预留了标准的轴向间隙，不会出现转动时轮体与设备面板摩擦卡滞的问题。轮体整体的转动同轴度控制在合理公差范围内，高速转动或者频繁正反转操作时，不会出现明显的偏摆晃动，长期使用的结构稳定性有保障。
