Creo环境下轴承类机械连接结构设计

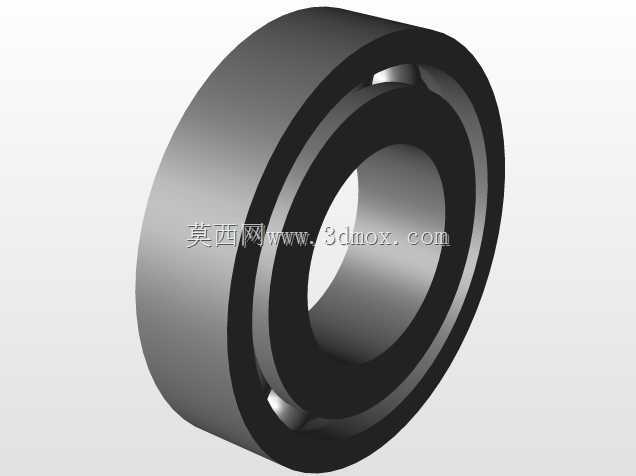

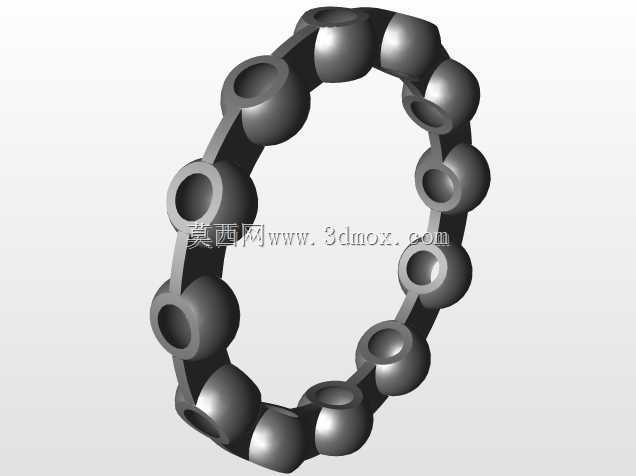

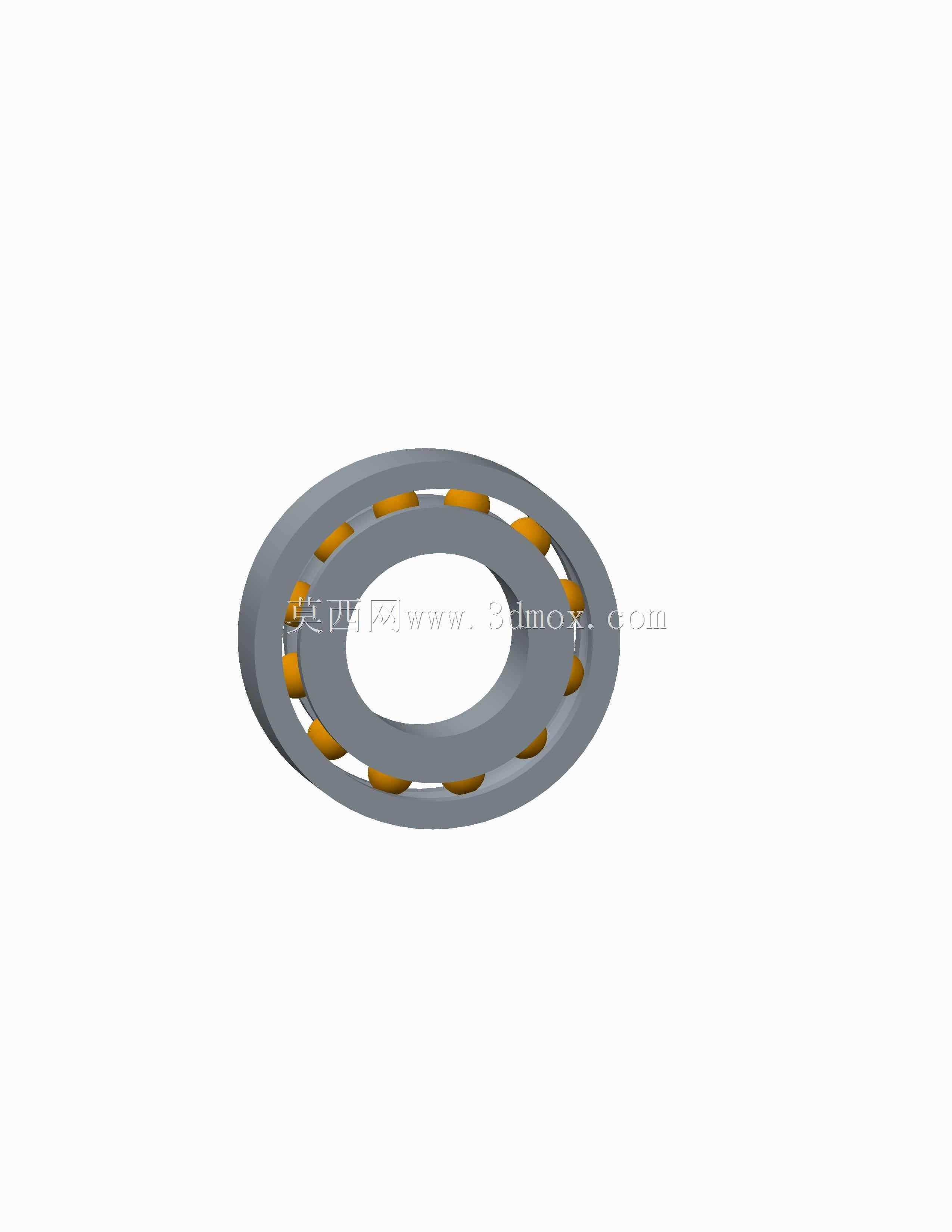

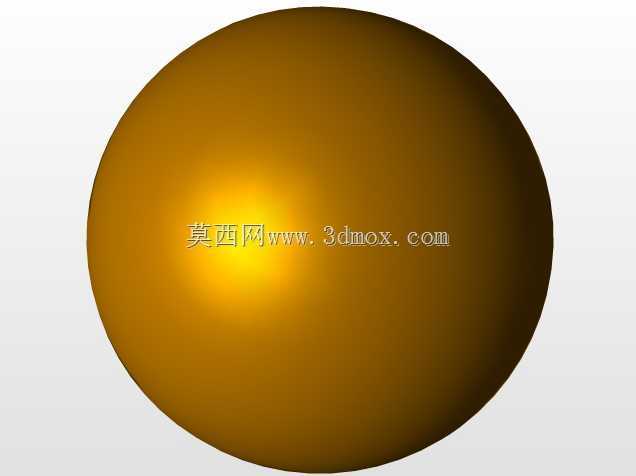

　　在各类旋转传动设备的结构设计中，轴承类连接结构是支撑旋转轴系、降低运动摩擦阻力的核心部件，其设计合理性直接决定整套设备的运行精度、使用寿命与维护周期。做这类结构的三维建模时，首先要锚定实际安装场景的边界条件，不能脱离装配需求孤立建模——比如要先明确轴系的额定径向载荷、轴向窜动允许量、工作转速区间，这些参数会直接决定滚道的曲率设计、滚动体的排布密度、保持架的结构形式，甚至内外圈的配合公差选择。

　　从实际应用场景来看，这类轴承结构广泛适配机床主轴、输送线辊筒、电机输出端、减速机输入输出轴等需要旋转支撑的部位，不同场景下的设计侧重差异极大：高速运转场景下要重点考量润滑脂的存储空间、密封结构的防尘防漏性能，避免高速运转时润滑介质流失导致的干磨失效；重载工况下则要强化内外圈的结构刚度，优化滚动体与滚道的接触应力分布，避免局部应力集中造成的点蚀、剥落问题。

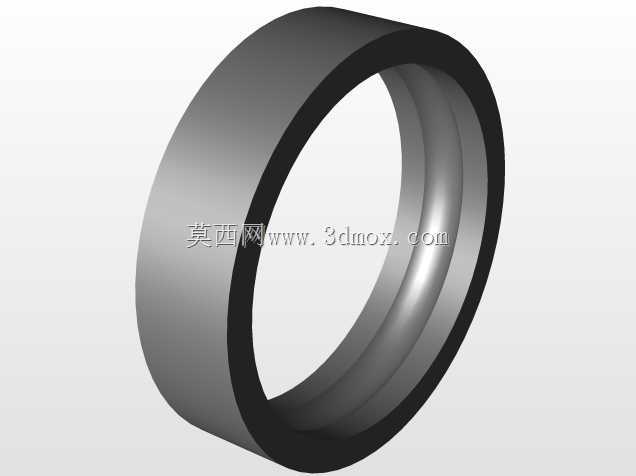

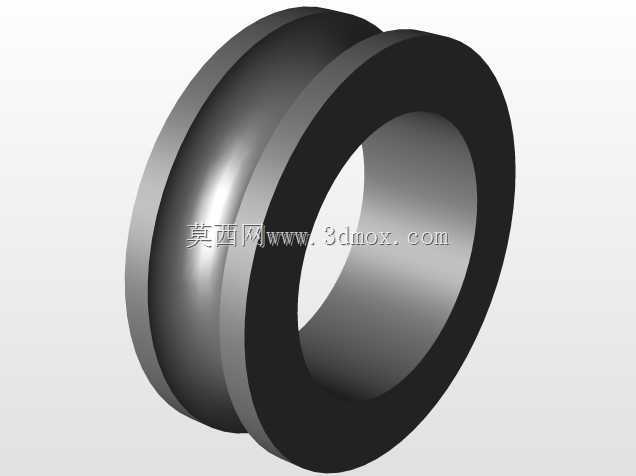

　　建模过程中要优先梳理装配逻辑：内圈与旋转轴的配合通常选用过渡配合或小过盈配合，保证轴转动时内圈同步运转无相对滑移；外圈与轴承座孔的配合则根据是否需要轴向游动调整间隙，比如长轴系的支撑端要预留一定的轴向游动余量，抵消热胀冷缩带来的轴系长度变化，避免运转时出现卡滞。结构细节上，密封槽的尺寸要匹配标准密封圈的线径，倒角角度既要满足装配时的导向需求，又不能过大削弱安装端面的有效接触面积；注油孔的位置要避开主要承载区域，通道走向要保证润滑介质能顺利到达滚道接触区，同时要设置防尘堵头的安装位，避免外界杂质进入轴承内部。

　　外形尺寸的设定要严格匹配安装边界：轴承的总宽度要适配轴承座的安装孔深度，内外圈的定位台阶高度要满足轴向锁紧的空间需求，比如用圆螺母锁紧时要预留足够的螺纹旋合长度，用弹性挡圈锁紧时要保证挡圈槽的位置精度与槽深公差，避免锁紧失效。建模时还要提前考虑后续工程图的出图需求，所有配合面的粗糙度、形位公差基准要在建模阶段就做好特征标记，比如内圈内孔、外圈外圆的圆柱度公差，两端面的平行度公差，这些都是实际加工装配时必须管控的核心精度指标。

　　很多新手做这类结构建模时容易忽略安装工艺的需求，比如没有预留轴承压装时的受力面，导致装配时压力直接作用在滚动体上造成零件损伤；或是密封结构的间隙设计不合理，运转时出现密封圈磨损过快、润滑脂泄漏的问题。真正贴合工程实际的三维模型，要把装配、运维全流程的需求都融入结构设计里，比如预留轴承拆卸时的拉马卡槽位置，方便后期维护时能顺利拆下轴承，不会因为结构设计缺陷造成拆卸时损坏轴或轴承座。
