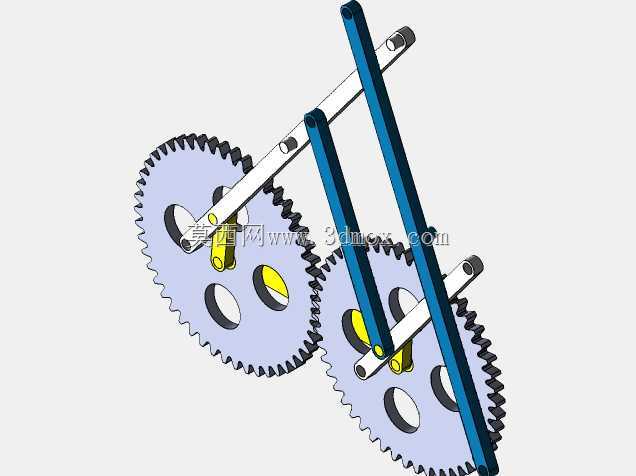

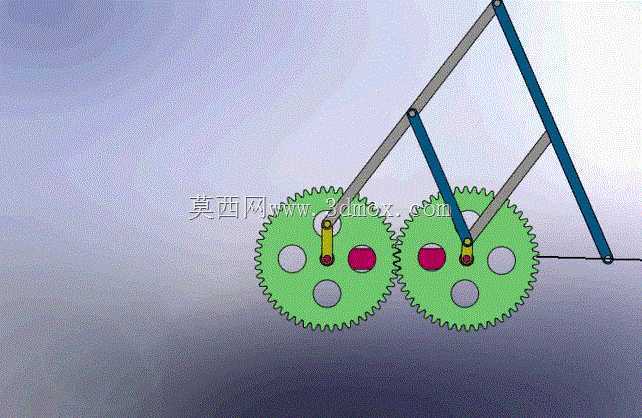

该机构核心为对称啮合的正齿轮副搭配多组铰接连杆,可将齿轮的定轴回转运动转化为输出端的近似直线往复运动,主要适配轨道交通车辆受电弓的升弓、降弓动作需求,也可迁移至需要平稳直线抬升、位移精度要求适中的工业抬升工位。从结构设计逻辑来看,两个参数完全一致的正齿轮中心距固定,保证啮合传动比恒定为1,两侧曲柄分别固接在对应齿轮的偏心轴颈上,随齿轮同步反向回转,曲柄另一端与长连杆、斜撑杆形成铰接运动链,斜撑杆的中部铰接点与固定机架相连,构成约束运动轨迹的转动副,最终在输出端形成垂直方向的直线运动输出,避免传统单连杆机构运动过程中出现的横向摆幅偏差。安装边界方面,齿轮副的中心距决定了整套机构的横向占用空间,

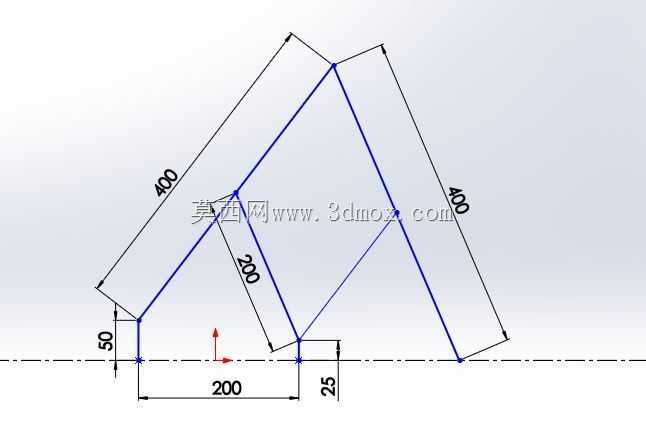

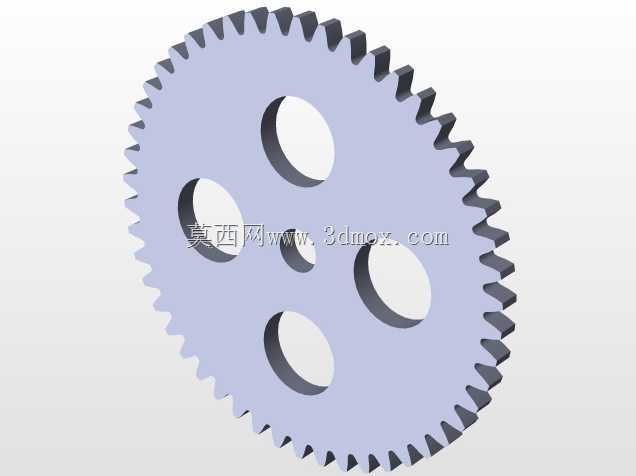

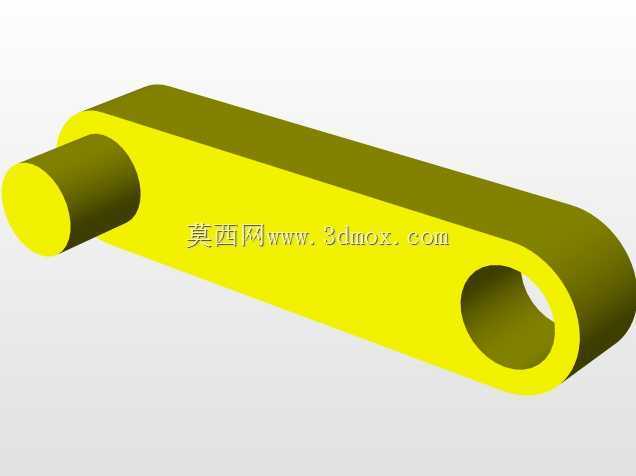

曲柄偏心距与连杆长度的配比直接影响输出端的直线行程,设计时需根据实际升弓高度需求调整杆长参数,保证运动过程中各铰接点无运动死点、杆件间无干涉碰撞。实际应用中,这套机构的运动平稳性优于纯连杆抬升结构,齿轮啮合的同步性可保证两侧抬升动作完全一致,避免受电弓滑板出现偏磨,同时铰接点均采用转动副连接,维护时仅需定期检查铰接处的磨损量与润滑状态,无需复杂的调校作业。在结构细节上,齿轮端面设置的减重孔可降低运动件的转动惯量,减少机构启停时的冲击载荷,杆件采用等截面直杆设计,既保证抗弯强度,也降低加工难度,各铰接轴的同轴度公差需控制在合理范围内,避免运动过程中出现卡滞。这套机构的运动轨迹经过多轮迭代优化,
输出端在有效行程内的横向偏移量可控制在极小范围内,完全满足受电弓与接触网贴合的位置精度要求,也可根据不同的安装空间调整杆件的铰接位置,适配不同抬升行程、不同载荷等级的直线抬升场景,比如轻工生产线的工件抬升工位、小型设备的舱门开合机构等,都可基于这套核心传动逻辑做参数化调整后直接复用。
